數控機床分類 : | 數控車床 | 品牌 : | 創能數控 |
型號 : | CK-6140 | 主電機功率 : | 3-4.5KW |
運動方式 : | 點位控制 | 加工尺寸范圍 : | 750mm |
主軸轉速范圍 : | 50-2000rpm | 刀具數量 : | 4 |
控制方式 : | 開環控制 | 控制系統 : | 廣數980TB3 |
布局形式 : | 立式 | 動力類型 : | 電動 |
用途 : | 金屬切削 | 適用行業 : | 通用 |
售后服務 : | 保修一年 |

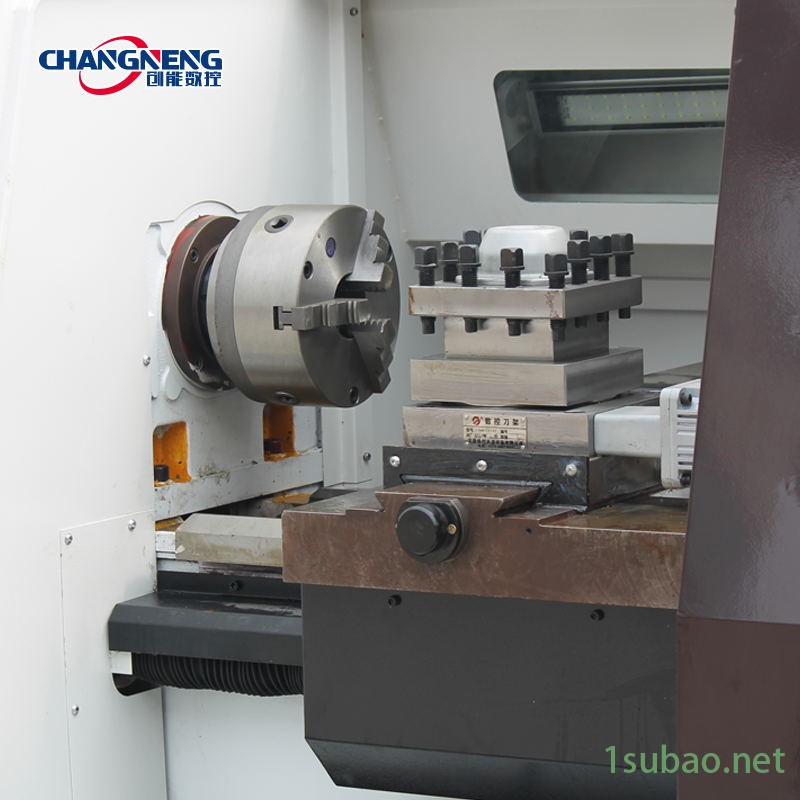

廊坊創能數控生產的CK-6140數控車床采用機電一體化設計,外形美觀,結構合理,用途廣泛,操作方便,是五金機械加工行業理想的設備。本機床可實現自動控制,能夠自動加工多種零件的內外圓、端面、切槽、任意錐面、球面、及各種公英制圓柱,圓錐螺紋等。并配有完善的S。T。M功能,可發出和接收多種信號,控制自動加工過程。
本機床采用微電腦和伺服電機/步進驅動控制的數控機床。主要選用于內外經、端面、錐面、弧面和各種螺紋等精密零件的加工。配有RS232通信接口,設有斷電保護和各種自診斷功能。機床采用分體布局,主軸箱,變速箱分置,有效避免了齒輪箱熱源對主軸熱變的影響。減少了齒輪振動對主軸運動的直接影響,提高了機床的精度。
1、機床采用機電一體化設計、外型美觀、結構合理、噪音低、定位精度高。用途廣泛、操作方便,能夠自動完成車削各種零件的內外圓、切槽、端面、任意錐度、球面及各種公、英制造圓柱、圓錐的螺紋加工。
2、數控系統編程采用ISO國際代碼,鍵盤手動輸入,并配有RS232通信接口,設有斷電保護和各種自診斷功能。
3、主軸系統剛性好,單邊切削5mm無振動。主軸為變頻無級調速。主軸孔徑大,可選用附件齊全。適用于各種形狀的復雜件、長軸和盤類零件等,另外本機床具備低轉速大扭矩的特點,適用于零件的精、精車。
4、床身具有較高的剛度,床身導軌經超音頻淬火后精磨,壽命長,精度高,經久耐用。
5、機床縱橫向走刀用伺服電機驅動,精密滾珠絲杠傳動。
6、機床結構剛度與傳動剛度均高于一般車床,功率利用率高,適于強力高速切削。
7、刀架為電動四工位刀架可任意換刀;也可選用排刀架,切削方便,無需換刀等待。
8、采用無錫建華手動200三爪卡盤。
9、機床操作靈便集中,宜人性好。
數控系統(此配置為可選配置)
數控系統采用廣數、KWD、西門子、發那科等國內外品牌系統,系統性能優越,
高精密數控刀架
無觸點發訊,對銷反靠,采用國際先進的三端齒精定位,螺紋升降夾緊。
高硬度導軌
導軌經過淬火處理,樹脂砂造型,導軌采用中頻淬火消磨和貼塑工藝,具有良好的耐磨性和精度保持性。
數控車床維護
01.使用注意事項
1.數控車床的使用環境:數控車床應放置于有恒溫條件的環境中,并遠離震動較大和有電磁干擾的設備。
2.電源要求:請使用380V/50hz三相交流電。
3.日常維護:按操作規程進行定期維護、保養。
4.保存期限:數控車床不宜長時間封存。
5.技術培訓:注意培訓和配套操作人員、維修人員及維程人員。
02.數控系統維護
1. 嚴格遵守操作規程和日常維護制度。
2. 防止灰塵進入數控罩內,漂浮的灰塵和金屬粉末易引起元器件間電阻下降而出現故障甚至損壞原件。
3. 定時清掃數據柜的散熱通風系統。
4. 數控系統的電網電壓范圍應維持在額定值的85-100。
5. 定期更換存儲器電池。
6. 數控系統長時間不用時,要經常給數控系統通電或進行溫機程序。
03.刀架系統維護
1. 手動裝刀時,要保證刀具安裝到位,檢查刀座上的鎖緊裝置是否可靠。
2. 嚴禁把超長、超重的刀頭裝入刀庫,以免換刀時刀具與工件、夾具發生碰撞事故。
