| 類型 : | 立式加工中心 | 品牌 : | 河北創能數控 |
| 型號 : | CNC-850L | 界面語言 : | 中文 |
| 產品類型 : | 全新 | 是否庫存 : | 是 |
| 售后服務 : | 一年 | 重量 : | 4800kg |
| 主電機功率 : | 7.5kw | 主軸轉速范圍 : | 10000rpm |
| 定位精度 : | ±0.003 | 刀具數量 : | 24 |
| 三軸行程(X*Y*Z : | 800/500/500mm | T型槽尺寸(寬*數量 : | 3/18/90 |
| 動力類型 : | 機械傳動 | 布局形式 : | 立式 |
| 作用對象 : | 五金 | 適用行業 : | 儀表 |

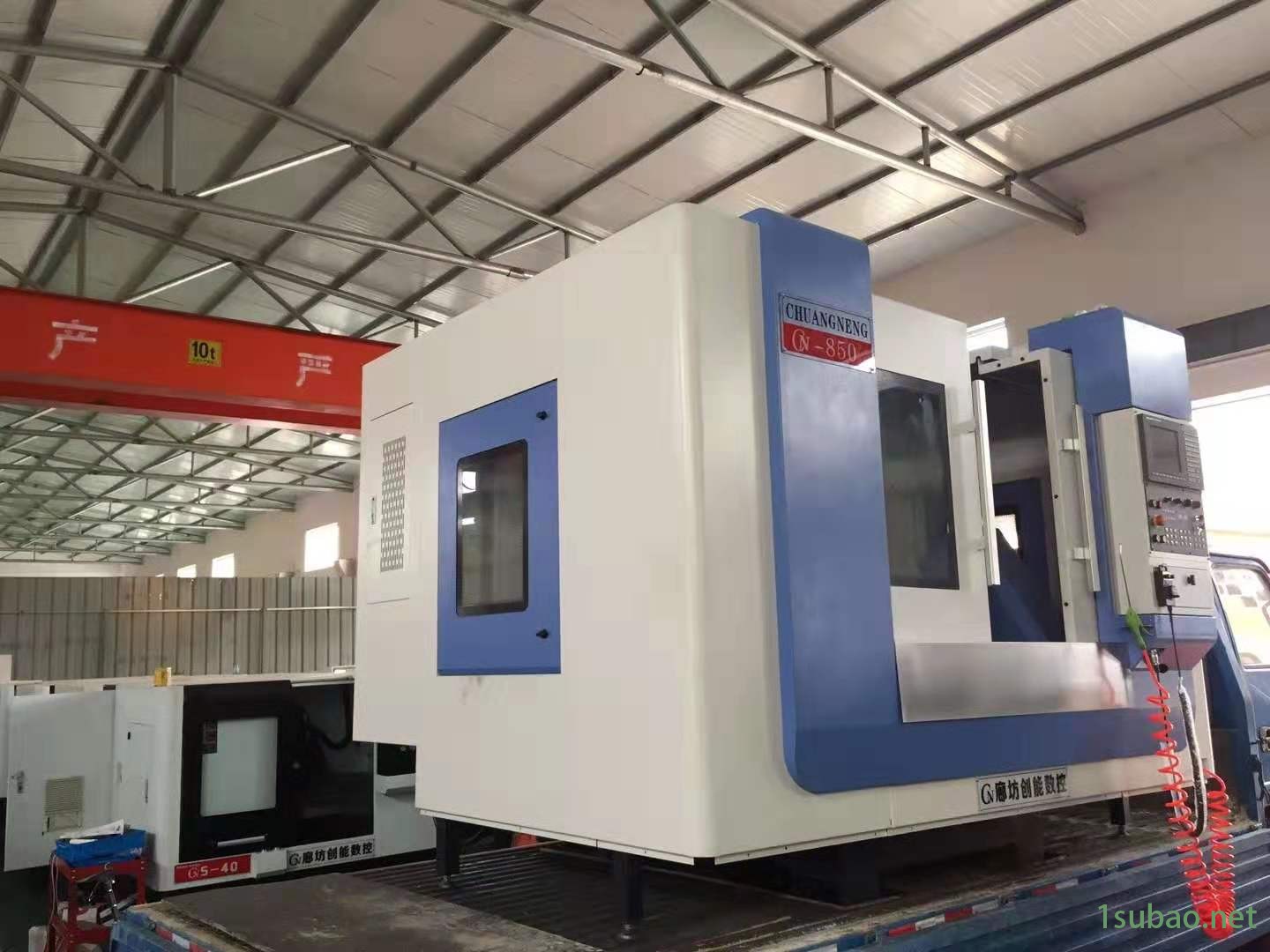

850立式加工中心技術參數
mm | CN-850L |
工作臺面尺寸mm | 1000*500 |
左右行程（X） | 800mm |
前后行程（Y） | 500mm |
上下行程（Z） | 500mm |
T型槽（寬度/槽數） | 5/18/90 |
主軸中心至立柱導軌距離mm | 580 |
主軸端面至工作臺面距離mm | 120-620 |
主軸錐孔（型號/安裝尺寸） | BT40 |
皮帶式主軸轉速（直連式） | 10000rpm |
刀庫容量 | 圓盤24T(可選配） |
重復定位精度 | ±0.003 |
機床精度 | ±0.003 |
X、Y、Z軸滾珠絲杠規格mm | 40/16 |
X、Y、Z軸線軌規格mm | 35/35/35滾珠 |
三軸快移m/min | 24/24/24 |
切削進給mm/min | 10--10000 |
X、Y、Z電機鏈接方式 | 直連 |
推薦選用主電機參數（功率KW） | 7.5 |
推薦選用X、Y、Z軸電機參數（功率KW） | 3.1/3.1/3.9KW |
工作臺承重 | 400kg |
機械凈重（約） | 4800kg |
機床尺寸mm | 2600*2400*2600 |
850立式加工中心配置
序 號 | 主要配置 | 產 地 |
1 | 臺灣新代系統（22MA） | 臺灣 |
2 | 進口BT-40 10000 rpm皮帶式主軸 | 臺灣健椿 |
3 | C3級滾珠絲桿 | 臺灣上銀/銀泰 |
4 | P級直線導軌 | 臺灣上銀/銀泰 |
5 | 臺灣圓盤刀庫24T | 臺灣北鉅 |
6 | 主軸打刀氣壓缸 | 臺灣 |
7 | 集中式自動潤滑系統 | 臺灣 |
8 | 斜角滾珠進口軸承 | 臺灣 |
9 | 進口MAG手輪 | 臺灣 |
10 | LED工作照明燈 | 國產 |
11 | 繼電器板 | 臺灣 |
12 | 技術手冊 | 臺灣 |
13 | 機械重量 | 約4800kg |
14 | 機器尺寸 | 2600×2400×2600 |
加工中心加工工藝特點：
（1）自動換刀功能的實現省去復雜的工裝，提高了生產效率。VMC850加工中心自動換刀功能，可以省去復雜的工裝，減少對加工零件的安裝、調整及多次對刀等相對復雜而繁瑣的工作。同時以非常容易實現復雜零件的批量生產，因此VMC850加工中心的批量生產也能非常有效地提高整個加工效率。
（2）自動換刀功能減少裝夾次數，提高了加工精度和加工質量。VMC850加工中心的自動換刀功能，可以非常有效的減少工件的裝夾次數，降低或消除因多次裝夾帶來的定位誤差，提高加工精度。在一次裝夾與一次性對刀的過程中完成各個部位的加工，保證了各加工部位的位置精度要求。
（3）加工能力強，可以完成多種復雜零件的加工。對零件加工的適應性強、靈活性好。可實現對箱體類零件進行鉆孔、擴孔、鉸孔、鏜孔、攻螺紋、銑端面和挖槽等多道不同的加工工序，因此能加工的輪廓形狀特別復雜或難以控制尺寸的零件，如風扇葉片、汽車發動機箱體等零件。還能加工復雜曲線類零件以及非常復雜的三維空間曲面類零件，如凸輪類零件、汽車覆蓋件模具等。
（4）一次裝夾可完成多種加工工序。VMC850加工中心一般在一次裝夾后，可完成 大部分的機加工工序，因此可有效的減少車間的工序件和在制品，簡化了生產調度和管理，為企業提高產品質量提供了一個非常有力的保證。同時它也可減少工件周轉次數和運輸工作量，縮短了整個生產周期。
（5）一機多用，功能齊全。一臺VMC850加工中心集中了銑床、鉆床、攻牙機等多種設備的功能，它可以減少企業機床的數量，并相應減少操作工作，節省占用車間面積。
創能數控小型加工中心的優勢有：
（1）設備利用率高
與通用機床相比，小型加工中心設備利用率為通用機床的幾倍。另外，由于工序集中，容易適應多品種、中小批量生產。
（2）縮短加工準備時間
加工中心既然可以頂替多臺通用機床，那么加工一個零件所需要的準備時間，是每臺加工單元所損耗的準備時間之和。
（3）減少在制品
在加工中心上加工，即可發揮其“多工序集中”的優勢，在一臺機床上完成多個工序，就能大大減少在制品數量。
（4）提高加工質量
加工中心加工工件時，一次裝夾即可實現多工序集中加工，大大減少多次裝夾所帶來的誤差。
（5）減少刀具費
把分散設置在各通用機床上的刀具，集中在加工中心刀庫上，有可能用 少的刀座來滿足加工需求。
