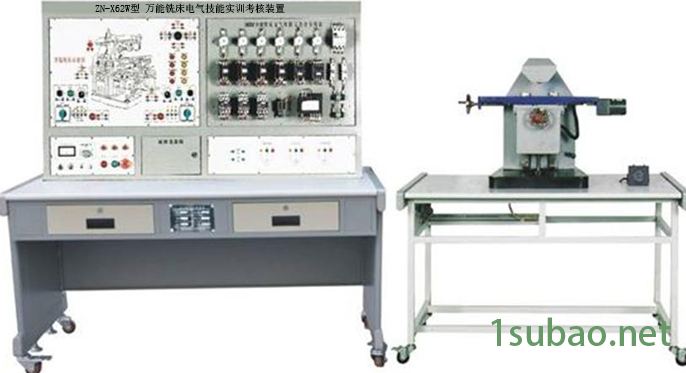

ZN-X62W萬的能銑床電氣技能實訓裝置
一、概述
ZN-X62W萬的能銑床電氣技能實訓裝置是在原“ZN-X62W型萬的能銑床電氣技能實訓考核裝置”的基礎上進行改造升級，ZN-X62W萬的能銑床電氣技能實訓裝置增加了X62W型 銑床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。ZN-X62W萬的能銑床電氣技能實訓裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
一、功能特點
1.?X62W型 銑床半實物仿真模型是參照實際X62W型 銑床的尺寸按一定比例縮小的設計；
2.?本套裝置電氣部分的操作，能實現X62W型 銑床各種運動，它包括：主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行，極限位置的限位保護；
3.機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；
4.半實物模型上所用電機的電壓等級與實際的機床是完全相同；
5.半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
6.半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；
7.半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；
8.控制屏的故障箱內設有32個開關，通過撥動故障開關可設置相應的故障點。
二、技術性能
1.?輸入電源：三相四線～380V±10% 50Hz
2.?工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
3.?裝置容量：＜0.2kVA
4.?漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s
5.?控制屏尺寸：1410mm×725mm×1535mm
6.?半實物模型桌子尺寸：1268mm×723mm×798mm
7.?X62W 銑床模型尺寸：900mm×300mm×370mm
8.?工作臺縱向移動行程：130mm
9.?工作臺垂直移動行程：30mm
10.?工作臺橫向移動行程：50mm
三、設備配置
序號 | 名 稱 | 數 量 | 備? 注 |
1 | X62W型 銑床電氣技能實訓考核裝置 | 1臺 | |
2 | X62W 銑床半實物模型（含實訓桌） | 1臺 | 配有與電氣部分的連接接口，通過電纜連接 |
四、實訓項目與目的
1.?熟悉常用低壓電器的機構、原理
2.?通過觀察機床模型的運動，了解機床的實際運動
3.?了解機床電器控制的原理及各種保護裝置
4.?掌握機床中常見故障的排除方法
五、故障點設置一覽表
故障編號 | 故障現象 |
1???? ? ? | 冷卻泵電機不能啟動 |
2???? ? ? | 主軸、進給均不能啟動 |
3???? ? ? | 主軸無變速沖動 |
4???? ? ? | 主軸停止制動不正常 |
5???? ? ? | 主軸電機不能啟動 |
6???? ? ? | 主軸停止不能制動 |
7???? ? ? | 主軸不能啟動 |
8???? ? ? | 進給電機不能啟動 |
9???? ? ? | 進給電機不能啟動 |
10 ? ? | 進給電機不能啟動 |
11 ? ? | 進給變速無沖動，圓形工作臺不能工作 |
12 ? ? | 工作臺不能左右進給 |
13 ? ? | 工作臺不能左右進給 |
14 ? ? | 非圓工作臺不工作 |
15 ? ? | 工作臺不能向左進給 |
16 ? ? | 進給電機不能正轉 |
17 ? ? | 工作臺不能向上或向后進給 |
18 ? ? | 圓形工作臺不能工作 |
19 ? ? | 圓形工作臺不能工作 |
20 ? ? | 非圓工作臺不能向右進給 |
21 ? ? | 非圓不能上下（或前后）進給，不能快進 |
22 ? ? | 不能上下（或前后）進給 |
23 ? ? | 不能向下（或前）進給 |
24 ? ? | 進給電機不能反轉 |
25 ? ? | 只能一地快進操作 |
26 ? ? | 只能一地快進操作 |
27 ? ? | 不能快進 |
28 ? ? | 電磁閥不動作 |
29 ? ? | 進給電機不轉 |
30 ? ? | 主軸電機不轉 |
