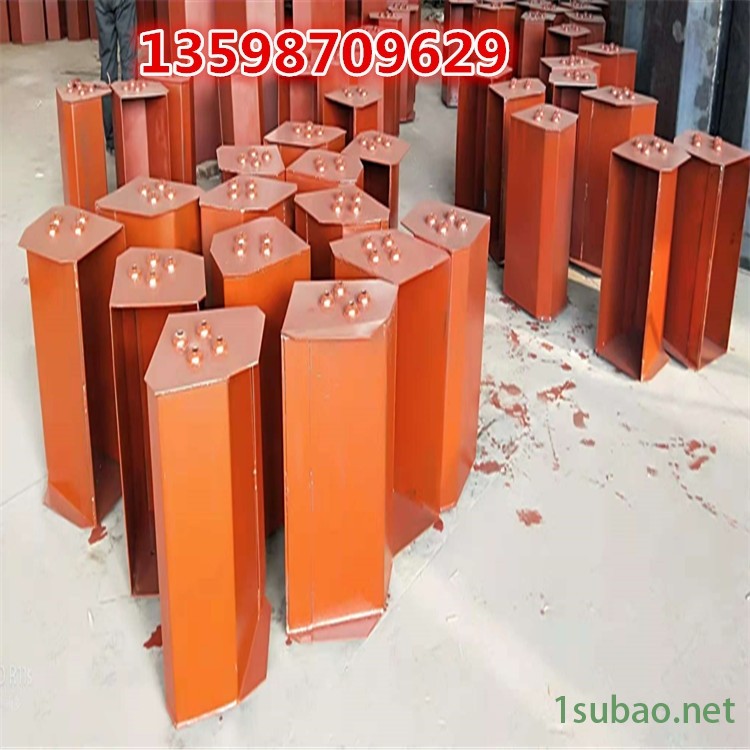

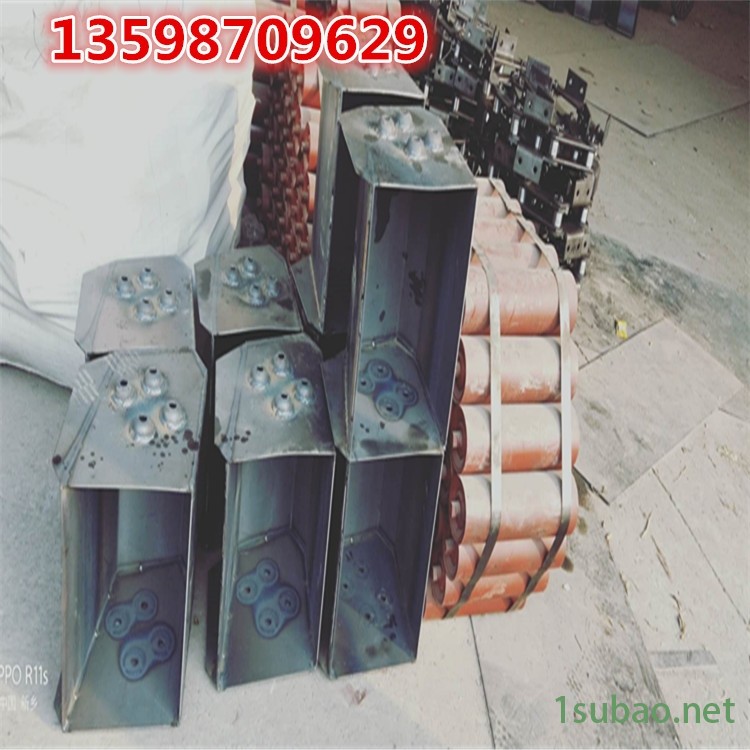

3-5毫米料斗提升機料斗畚斗ne30提升機用料斗 NE系列板鏈斗式提升機工作原理
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)本機系流入式喂料，物料流入料斗內靠板鏈提升到上端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
NE系列板鏈斗式提升機主要結構：提升機鏈條組成結構中的機部件由上部機殼，主動軸部件，減速機、連軸器、電機等組裝成一體。
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和推薦板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
NE系列板鏈斗式提升機主要部件特點
1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動
，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5.板鏈：鏈板采用 45 # HRC36~42
NE系列板鏈斗式提升機主要特點
1.密封性好，環金污染少。
2.操作、維修方便、易損件少。
3.使用成本低，由于節能和維修少，使用成本極低。
4.運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。
5.結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。
鏈條按不同的用途和功能區分為傳動鏈、輸送鏈、曳引鏈和推薦特種鏈四種。
FU刮板輸送機型號大全密封、：整機全密封，使粉塵無縫可鉆，操作方便、，運行。工藝布置靈活：允許在機殼任何位置選擇多種型式的進出料口，可高架、地面或地坑布置，可水平或爬坡(≤15°)安裝。系列齊全：FU系列有FU150、FU200、FU270、FU350、FU410、FU500、FU600、FU700等各種型號。
NE15提升機鏈條，NE30提升機鏈條,NE50提升機鏈條,NE100提升機鏈條,NE150提升機鏈條。
提升機鏈條組成結構中的機部件由上部機殼，主動軸部件，減速機、連軸器、電機等組裝成一體。
1 傳動鏈：主要用于傳遞動力的鏈條。
2 輸送鏈：主要用于輸送物料的鏈條。
3 曳引鏈：主要用于拉曳和起重的鏈條。
