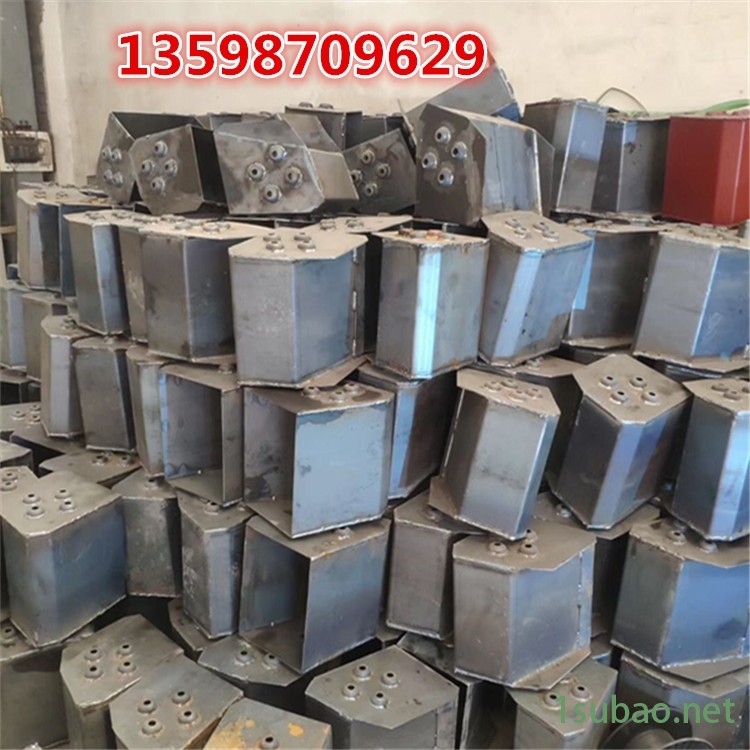

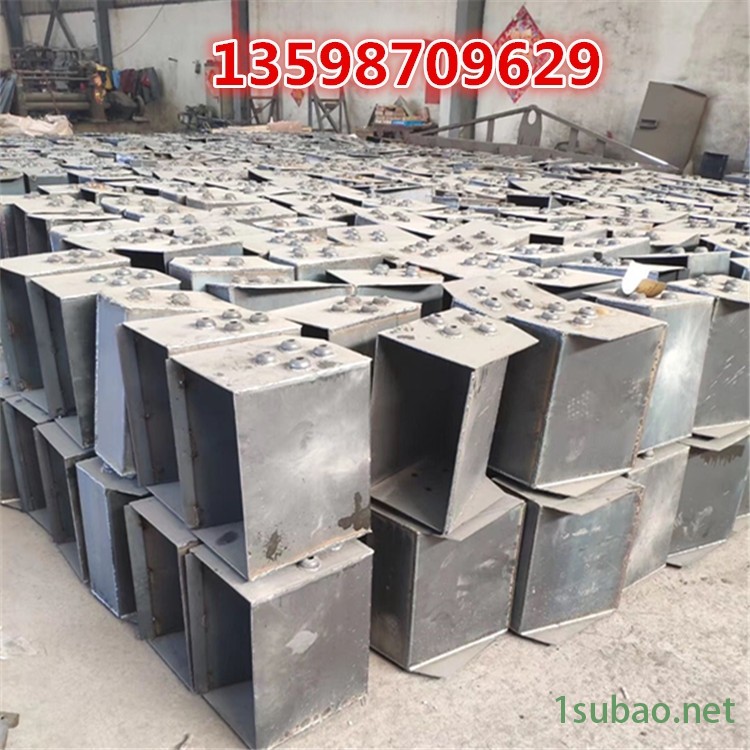

3-5毫米料斗提升機料斗畚斗NE100板鏈斗式提升機料斗 要用于推薦機械裝置上的、具有特殊功能和結構的鏈條。
結構系列：在同類產品中，按組成鏈條的基本結構，即根據元件形狀、同鏈條嚙合的零件和部位，零件間尺寸比例等方面劃分所屬鏈條產品系列。
品種：同一系列的鏈條產品中，按鏈條元件所用材質、鏈條附件形式和鉸鏈結構劃分品種。
規格：同一品種的鏈條按節距、排數、鏈條寬度以及極限拉伸載荷的不同劃分規格。
1.高強度鏈條——起重鏈條吊索具、撈渣除渣鏈、提升輸送鏈、船舶用鏈條、綠化裝飾鏈、不銹鋼鏈條
2.斗式提升機——提升機鏈條、鏈鉤、料斗、鏈輪 、板式鏈條等配件
3.輸送機械——FU輸送機配件、鏈
板輸送機配件、刮板輸送機配件、撈渣機、除渣機配件。料斗，是安裝在成型機上供料用的漏斗形容器NE15提升機鏈條，NE30提升機鏈條,NE50提升機鏈條,NE100提升機鏈條,NE150提升機鏈條。
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE系列板鏈斗式提升機工作原理
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)本機系流入式喂料，物料流入料斗內靠板鏈提升到上端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
NE系列板鏈斗式提升機主要結構：提升機鏈條組成結構中的機部件由上部機殼，主動軸部件，減速機、連軸器、電機等組裝成一體。
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和推薦板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
NE系列板鏈斗式提升機主要部件特點
1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5.板鏈：鏈板采用 45 # HRC36~42
NE系列板鏈斗式提升機主要特點
1.密封性好，環金污染少。
2.操作、維修方便、易損件少。
3.使用成本低，由于節能和維修少，使用成本極低。
4.運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。
5.結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。
