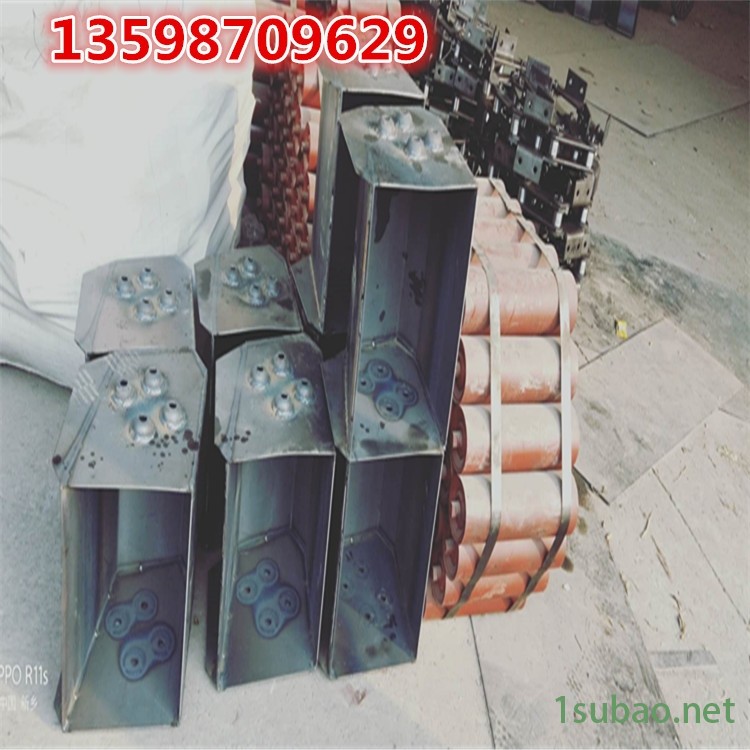

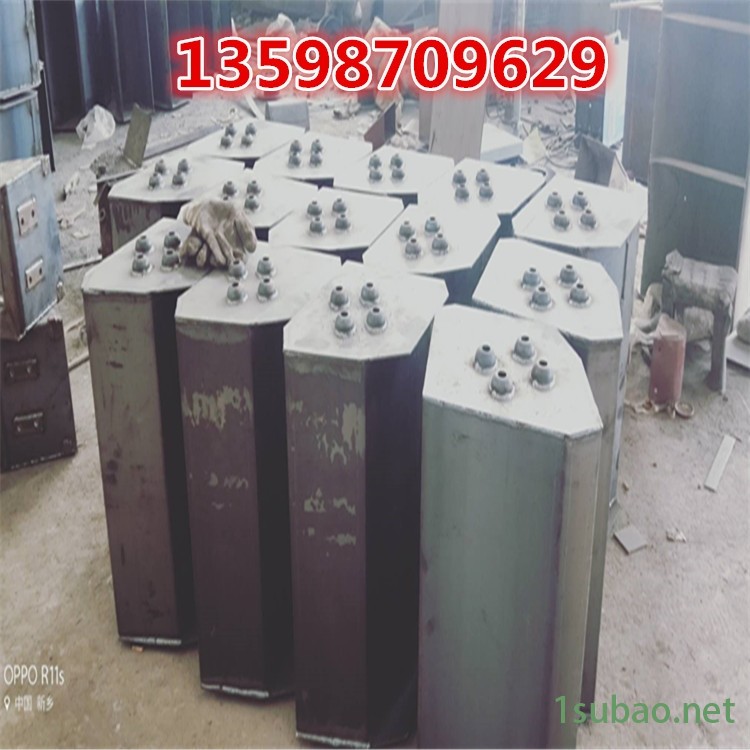

NE50板鏈提升機砂石垂直上料機用的提升機挖斗 工作原理：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE系列板鏈式斗式提升機本機系流入式喂料，物料流入料斗內靠板鏈提升到上端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
鏈條按不同的用途和功能區分為傳動鏈、輸送鏈、曳引鏈和推薦特種鏈四種。
1 傳動鏈：主要用于傳遞動力的鏈條。
2 輸送鏈：主要用于輸送物料的鏈條。
3 曳引鏈：主要用于拉曳和起重的鏈條。
4 推薦特種鏈：主要用于推薦機械裝置上的、具有特殊功能和結構的鏈條。
2.礦用高強度鏈條、鏈輪、刮板、連接環、中部槽、鋸齒環、槽幫鋼、過渡槽、盲軸總成、機尾滾筒、機尾軸、機頭架、鋼墊、聯接銷等礦用配件。
3.各種輸送機械及提升機械；螺旋、刮板、埋刮板、鑄石刮板、鏈板、FU、DS、帶式輸送機、電力撈渣機、鍋爐除渣機等整機及配件，斗式提升機：NE、NSE、HL、TH、TD提升機整機及鏈條、鏈輪、料斗、膠帶等配件。
NE系列板鏈斗式提升機主要結構：提升機鏈條組
成結構中的機部件由上部機殼，主動軸部件，減速機、連軸器、電機等組裝成一體。NE系列板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和推薦板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
NE系列板鏈斗式提升機主要部件特點
1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5.板鏈：鏈板采用 45 # HRC36~42
NE系列板鏈斗式提升機主要特點
1.密封性好，環金污染少。
2.操作、維修方便、易損件少。
3.使用成本低，由于節能和維修少，使用成本極低。
4.運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。
5.結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
