| X行程 | X/Y/Z軸 |
|---|---|
| 產地 | 廣東 |
| 電壓 | 220V |
| 放大倍數 | 0.7X-4.5X |
| 機臺重量 | 500KG |
| 精度 | X/Y/Z軸0.0005MM（0.5UM） |
| 類型 | 光學儀器 |
| 售后服務 | 終身保固 |
| 顏色 | 白色 |
| 操作方式 | 鼠標自動控制 |
| 測量行程 | 300*200 |
| 品牌 | 科達 |
| 型號 | KD-3020 |
| 質量認證 | ISO9001-2000 |

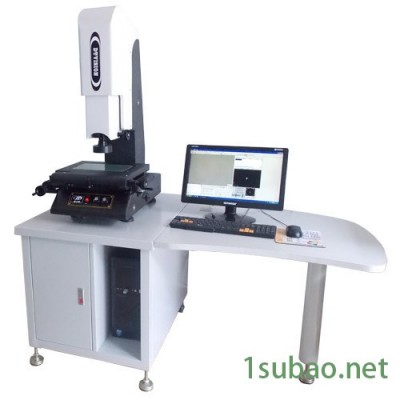

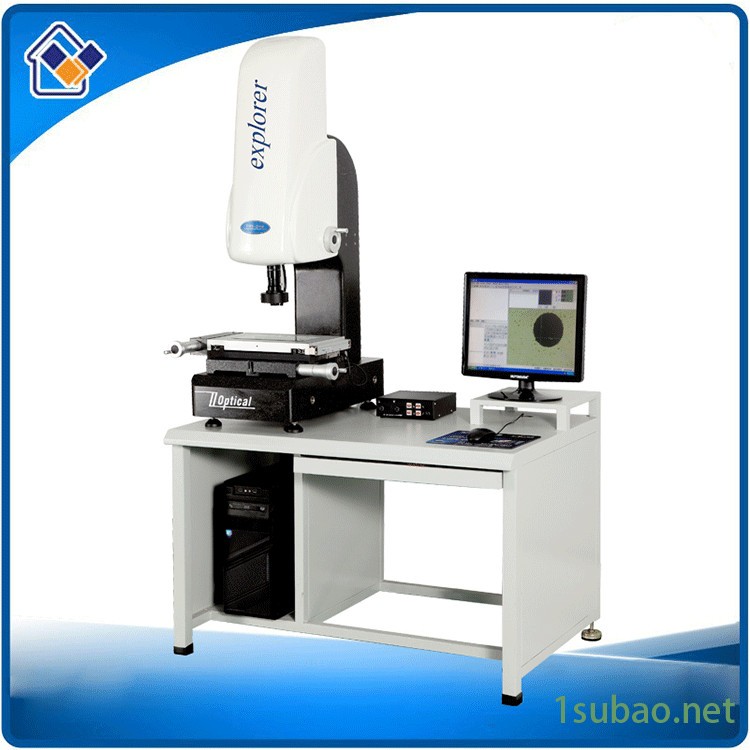

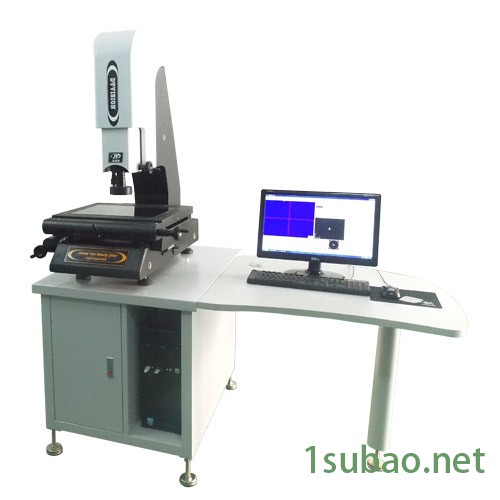

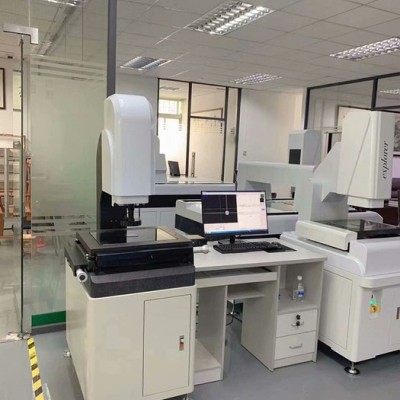

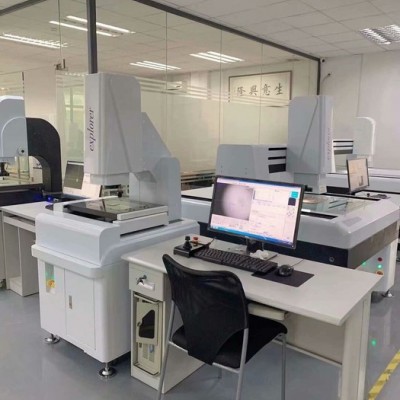

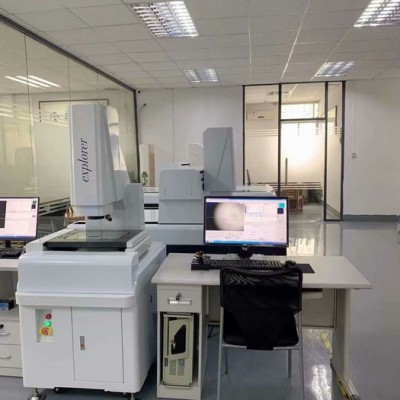

二次元影像測量儀
、產品簡介
1.1 二次元影像測量儀采用數字式測量方法,將被測物體外形通過圖像采集轉換到計算機中，采用專業測量軟件
來測量物體尺寸,而傳統投影儀則是將物體通過光學投影放大后進行測量；
1.2 二次元影像測量儀主要應用于工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷，
既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、
海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、
高校等行業。
二、產品特點

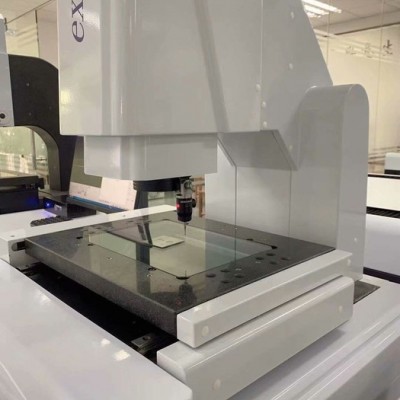

2.1 力求光學領域之高精度測量，獨立開發全大理石結構產品（底座,立柱,工作臺均采用高精度 “濟南青”花崗石，兩層設計，精密級V型導軌，讓產品擁有極高的穩定性能及剛性），此花崗石化學性能穩定，
不易風化，能耐酸、堿及腐蝕氣體的侵蝕，變形、生銹；
2.2 加強產品結構及外觀設計，注重產品軟件功能實用性和穩定性，讓利促銷將利潤反饋給各界朋友，力求高
性價比產品，讓您的選擇更加充滿信心！
2.3 三軸摩擦精密傳動，靈敏可靠，無背隙，并能快速移動；
2.4 高品質光學系統及高分辨率CCD，能確保清晰的測量畫面；
2.5 可調LED環形表面光源，實現大角度照明，避免工件受熱變形；
2.6 由精密光學尺與數據處理器組成數字元測量及數據處理系統；
三、產品規格
| 產品型號 | VMS-2010 | VMS-3020 | VMS-4030 | VMS-5040 | VMS-6050 | VMS-7060 |
| X/Y行程(mm) | 200×100 | 300×200 | 400×300 | 500×400 | 600×500 | 700×600 |
| Z軸升降(mm) | 150 | 150 | 150 | 200 | 200 | 200 |
| 玻璃臺(mm) | 260×160 | 360×260 | 460×360 | 560×460 | 660×560 | 760×660 |
| 產品結構 | 底座,立柱,移動工作臺均采用高精度花崗石 | |||||
| 照明系統 | 表面光源與透射光源均用LED，亮度可調 | |||||
| CCD攝像機 | 1/3″高清晰彩色CCD攝影機（也可按需要選配其他品牌) | |||||
| 放大倍率 | Step Zoom光學放大率：0.7～4.5X，影像放大率：30～225X | |||||
| 測量精度 | （3+L/200）um | |||||
| 解析度 | 0.001mm | |||||
| 重復性 | 0.002mm | |||||
| 操作方式 | VMS系列為手動操作；VMS-A系列為全自動操作 | |||||
| 電源 | 220V(AC) / 50HZ | |||||
| 推薦環境 | 溫度：19～24℃，濕度：45%～75% | |||||
| 保修期 | 一年 | |||||
| 備注 | 可選配Z軸影像測高或選配英國Reishaw探針接觸式測量 | |||||
產品軟件:>>>
◆影像測量儀器備有RS232接口,與計算機連接后,采用專業影像測量軟件，可通過計算機對測繪圖形進行處理及輸出；
◆軟件測量功能強大，操作簡便（具備點、線、圓、距離、角度等基本測量功能及多坐標功能，能滿足2D平面幾何測量需求；此外測量數據可輸入EXCEL、WORD或者將測量圖形輸出至CAD中作對比和設計；具有多種數據處理、顯示、
輸入輸出功能, 特別是工件無需擺正功能非常實用）；
◆全自動二次元測量儀與計算機連接后,采用專業的全自動測量軟件，可實現全自動編程及全自動測量功能；以軟件控制
測量儀 的工作臺面移動方向，使測量更方便；由計算機判定每次的對焦面，以保證變換焦距時測量的重現性及度；
◆軟件測量功能強大，操作簡便（具備點、線、圓、距離、角度等基本測量功能及多坐標功能， 可以更快速的在工作臺中進行 定位，節約大量的測量時間，能滿足相同工件批量檢測的快速測量需求；此外測量數據可輸入EXCEL、WORD中或者將測量圖形輸出至CAD中作對比和設計；測量同一產品所要檢測的尺寸， 設置自動測量的重復次數，則不需要每次重復繪圖、標注，節省了時間）；
軟件全面介紹：>>>影像測量儀軟件
>>>軟件功能簡介
◆軟件與EXCEL，WORD無縫連接，可實現測量數據的直接報表輸出；
◆可實現AutoCAD工程圖互換，直接判別與工程圖之間的誤差，可制作工件到AutoCAD圖形的逆向工程圖；
◆多種同樣模式處理，同種圖形的不同種描繪形式，適合各種情況下的工件測量；
◆擁有全覽和放大全覽圖功能，并且可以任意縮放，也可以在全覽圖直接修改和標注，幾乎擁有CAD的功能；
◆強大的描繪功能，通過自動亞像素捕捉和軟件區域性自動捕捉能讓繪圖速度更快，測量更加，而且擁有精典的十字線測
量，輸入描繪直線，點，圓以及取R角功能；
◆豐富人性化的標注功能，能在實時影像和虛擬影像中進行所有二維尺寸，公差方面的標注；
◆多元化的座標設定方式，包括座標平移，座標旋轉，兩點決定X軸，兩點決定Y軸，三點確定座標；
◆的自控系統，能根據需要調整小數點位數，報表信息和圖元信息的選擇性輸出；
◆的測高功能，最大倍數測高精度可達5微米以內；
◆地圖拍攝功能，能將工件全圖拍下，并能進行虛擬測量和保存高清淅圖片；
◆簡單方便的比例尺較正功能，能在取比例尺的同時自動較正CCD；
◆的地圖導航功能，可以快速找到所要測量工件的位置；
◆的圖紙比對功能，讓手動機做自動測量，讓測量速度更快，精度更高。
>>>自動測量功能
>>>地圖導航功能
直接導入地圖，可以在地圖窗口直接定位視頻窗口的位置
>>>地圖掃描窗口
能手動和自動將一個完整的產品掃描成地圖，并可對地圖進行導航，和虛擬測量
>>>高精度的光學測高功能
從以上視頻區可以看出，拋物線的點則是影像清淅位置，軟件會自動將最清淅時把Z軸座標記錄下來
