| 加工定制 : | 是 | 類別 : | 升降機 |
| 齒輪類型 : | 蝸輪 | 安裝形式 : | 立式 |
| 布局形式 : | 輸入與輸出成90°交角 | 齒面硬度 : | 軟齒面 |
| 用途 : | 起重機減速機 | 品牌 : | 精宏 |
| 型號 : | QWL | 輸入轉速 : | 1440 |
| 額定功率 : | 0.55 | 許用扭矩 : | 100 |
| 使用范圍 : | 機械,冶金,建筑,化工,醫療,文化衛生等各個行業 | 級數 : | 單級 |
| 減速比 : | 6 |
產品介紹
一、概述。
SWL系列蝸輪絲桿升降機是一種基礎起重部件，符合國家標準JB/T8809-1998，原國標JB/Z04391-86標準。SWL蝸輪絲桿升降機可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。SWL升降機承載能力2.5--120T，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點。SWL絲桿升降機具有提升、降落、推進、翻轉等多種功能，SWL絲桿升降機可以單臺或組合使用，能按一定程序準確地控制調整提升或推進速度，可以用電動機或其他動力直接帶動，也可以手動。SWL絲桿升降機高的輸入轉速為1500r/min,提升速度為2.7m/min、SWL蝸輪絲桿升降機有不同的結構型式和裝配形式，提升高度按用戶的要求制造，SWL絲桿升降機可以自鎖，
二、SWL絲桿升降機型式和標記。
1.SWL絲桿升降機結構型式。
1型---絲桿同時作旋轉運動和軸向移動，
2型---絲桿作旋轉運動，絲桿上的螺母作軸向移動。
2.SWL升降機裝配形式。
升降機每種結構型式又分為兩種裝配形式，
A型----絲桿向上移動。
B型--絲桿向下移動。
A型--螺母向上移動。
B型--螺母向下移動。
3.絲桿頭部型式。
1型結構型式的絲桿頭部分為：I圓柱型、II法蘭型、III螺紋型和IV扁頭型四種型式。
2型結構型式的絲桿頭部分為：I圓柱型和III螺紋型兩種型式。
4.傳動比。
升降機分為兩種傳動比，即普通P和慢速M(fèi)。
5.絲桿的防護。
1型升降機的防護分為：基本型、防旋轉型F和帶防護罩型Z。
2型升降機絲桿的防護分為：基本型、帶防護罩型Z。

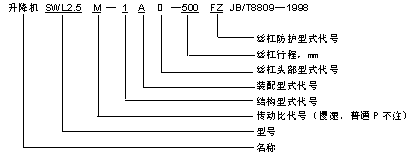

6.SWL絲桿升降機標記示例。
三、SWL 絲桿升降機訂貨說明。
1.訂貨時請按產品的型號格式寫清楚產品型號包括提升力的規格、普通或慢速、結構型式、裝配方式、絲桿頭部型式、行程、附加要求等等。
2.對附加要求中的防轉裝置，雙導向套、防護罩的結構型式及防護罩的尺寸，及其他不明確的技術問題，請咨詢我公司。
3.SWL系列升降機為 原國標QWL系列。

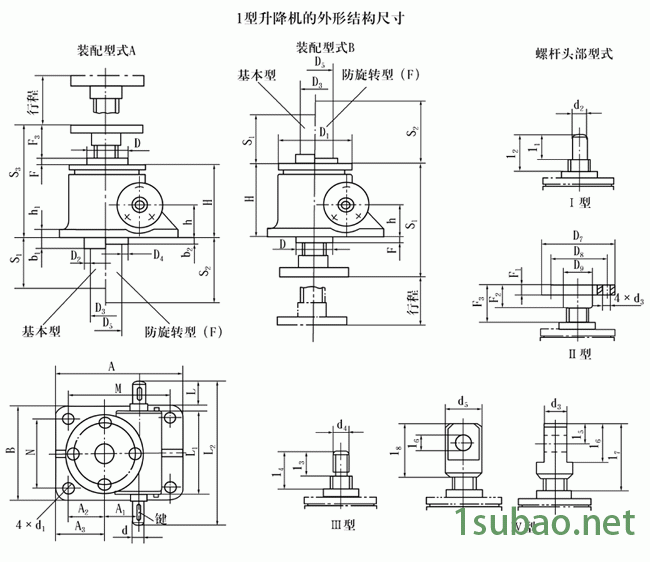

四、SWL外形尺寸圖。
五、SWL升降機的主要性能參數。
六、升降機的選型說明。
根據絲桿行程和提升負荷，找出所需的升降機型號，再查提升力和提升速度表，校核提升速度是否滿足要求。
例： 已知提升負荷為F=20KN，絲桿行程=400，提升速度V=0.65m/min，式求所需的升降機。
根據F=20KN,絲桿行程=400mm，選擇SWL5升降機，再查提升力和提升速度表核對SWL5升降機在20KN負荷下只允許0.526m/min的速度，只有重選大型號的升降機。再查提升和提升力速度表得知SWL10在20KN負荷允許提升速度為1.44m/min而滿足要求。
七、SWL升降機的說明。
1.當壓力負荷減小時，提升高度可隨之增大。
2.在提升不同的負荷時，所允許的扭矩、功率、轉速也不同，且不同工作持續率的MXA功率也不同。
3.1型結構采用油脂潤滑，隨著溫度的升高應及時補充潤滑劑。
4.表中的效率為用油脂潤滑條件下的參數。
5.工作期間應及時更換潤滑劑。
6.工作環境溫度為-20-80℃。
7.在靜止?fàn)顟B(tài)一般可以自鎖，
八、升降機的安裝使用與維護。
1.當壓力負荷減小時，提升高度可隨之增大。
2.在提升不同的負荷時，所允許的扭矩、功率、轉速也不同，且不同工作持續率的功率也不同。
3.升降機安裝調整底座平面，使絲桿受力與軸心線方向一致。
4.升降機主動軸直接與電動機聯接時，需采用彈性聯軸器，用手轉動須靈活。
5.升降機采用鋰基潤滑脂潤滑，使用中須定期加油，三個月應清洗換油一次。
6.安裝好后的升降機應先進性空載空轉，逐步加載。正常情況下運轉平穩，無沖擊、噪音及漏油等現象。
I型結構采用油脂潤滑，加入專用減速機潤滑脂00#。隨著溫度的升高應及時補充潤滑
7.油。II型結構可采用稀油潤滑，注入24#氣缸油。
8.表中的效率為用油脂潤滑條件下的參數。
9.工作期間應及時更換潤滑劑，每班注油或潤滑脂一次，保證蝸輪蝸桿有充足的油脂潤滑減少磨損。
10.工作環境溫度：-20-80攝氏度。
11.在靜止?fàn)顟B(tài)一般可以自鎖。
