| 數控機床分類 : | 數控車床 | 品牌 : | 哈飛機床 |
| 型號 : | CK6150 | 主電機功率 : | 7.5KW |
| 運動方式 : | 點位直線控制 | 加工尺寸范圍 : | 850/1350/1850 |
| 主軸轉速范圍 : | 1800 | 刀具數量 : | 4 |
| 控制方式 : | 半閉環控制 | 控制系統 : | 廣數系統 |
| 布局形式 : | 臥式 | 動力類型 : | 機械傳動 |
| 用途 : | 金屬切削 | 適用行業 : | 通用 |
| 售后服務 : | 整機質保 |
項目 | 機床規格及主要技術參數 | ||
系統 | 數控系統 | 廣數980系統可選配 | |
帶主軸編碼器、手搖脈沖發生器 | |||
工作 范圍 | CK6150/1000/1500 | ||
床身回轉直徑 | Φ500mm | ||
滑板上車削直徑 | Φ250mm | ||
工件長度 | 850mm /1500mm | ||
主軸 | 主軸孔前端錐度 | 公制φ90 1:20 | |
主軸通孔直徑 | Φ82mm | ||
主軸調速范圍 | 50~1800r/min（無極調速） | ||
主軸電機 | 7.5 kW | ||
卡盤 | φ250 | ||
坐標軸 | X軸速度 | 8m/min | |
Z軸速度 | 10m/min | ||
定位精度 | X軸≤0.025mm、Z≤0.030mm | ||
重復定位精度 | X軸≤0.012mm,、Z≤0.015mm | ||

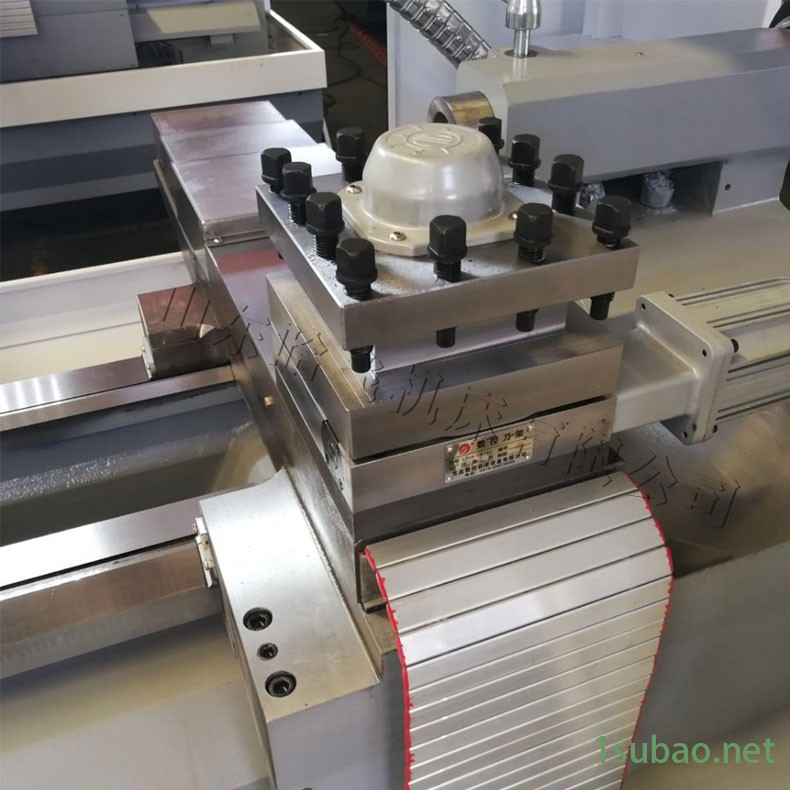

回轉 刀架 | 刀架型式 | 國產電動回轉刀架 | |
刀座數量 | 四位 | ||
外徑、端面刀柄規格 | 25mmX25mm | ||
冷卻 | 冷卻水泵 | 90W(三相電泵) | |
自動潤滑裝置 | DHB-(TM)3型電動潤滑泵泵 | ||
傳動 部件 | 主軸軸承 | 哈軸 | |
滾珠絲杠 | 北方岐山 | ||
絲杠軸承 | 哈軸 | ||
硬軌 | 自制 | ||
隨機 資料 | 裝箱清單 | 一份 | |
合格證明書 | 一本 | ||
機械說明書 | 一本 | ||
電器說明書 | 一本 | ||
操作說明書 | 一本 | ||
其它 | 機床總電容量 | 12kW | |
機床凈重(約) | 2800kg/3150kg | ||
機床外形尺寸 | 2960/3630*1520*1750 | ||
