| 品牌 : | 森輝 | 型號 : | SPL |
| 原理 : | 加壓過濾 | 用途 : | 油除雜質 |
| 樣式 : | 法蘭連接 | 適用對象 : | 油 |
| 適用對象性質 : | 弱腐蝕性 | 濾料類型 : | 纖維 |
| 過濾器類型 : | 管式 | 主體材質 : | 不銹鋼 |
| 適用范圍 : | 石油 | 有效過濾面積 : | 定制 |
| 外形尺寸 : | 定制 | 設備重量 : | 電詢 |
| 材質 : | 不銹鋼 | 類型 : | |
| 工作 壓差 : | 0.4 | 過濾精度 : | 3/5/10/20/30 |
| 進出口徑 : | 25 | 原水壓力 : | 0.4 |
| 過濾面積 : | 100 |

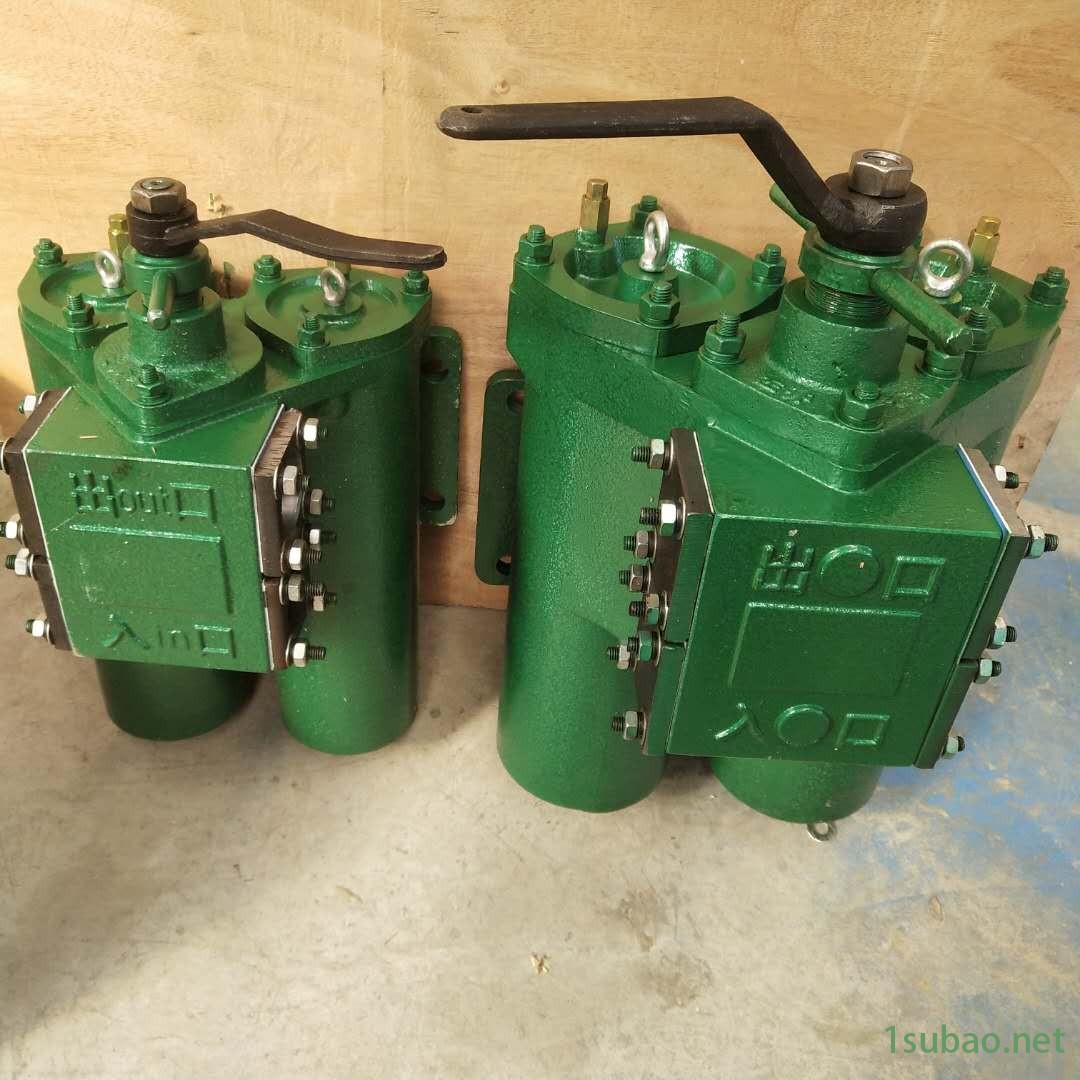

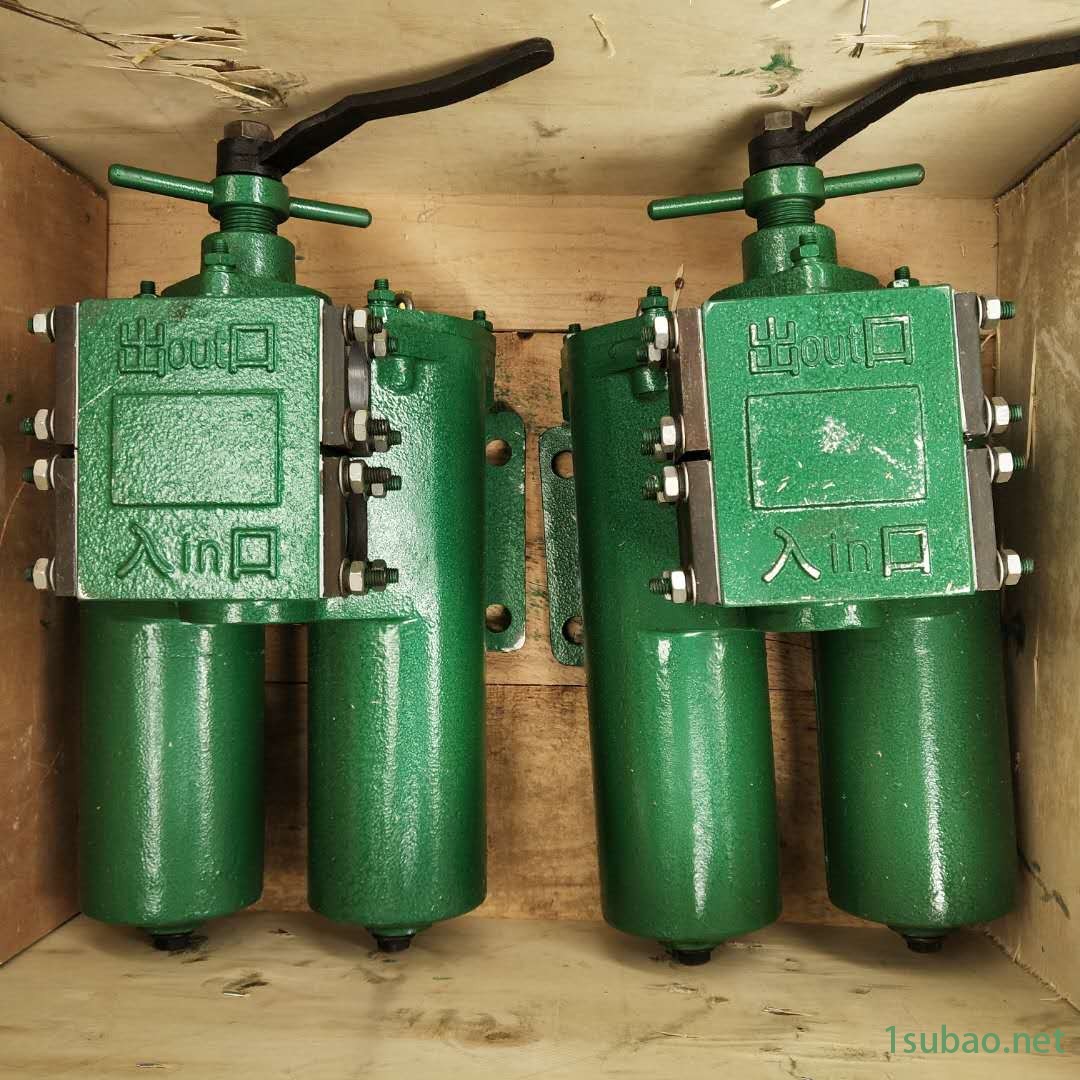

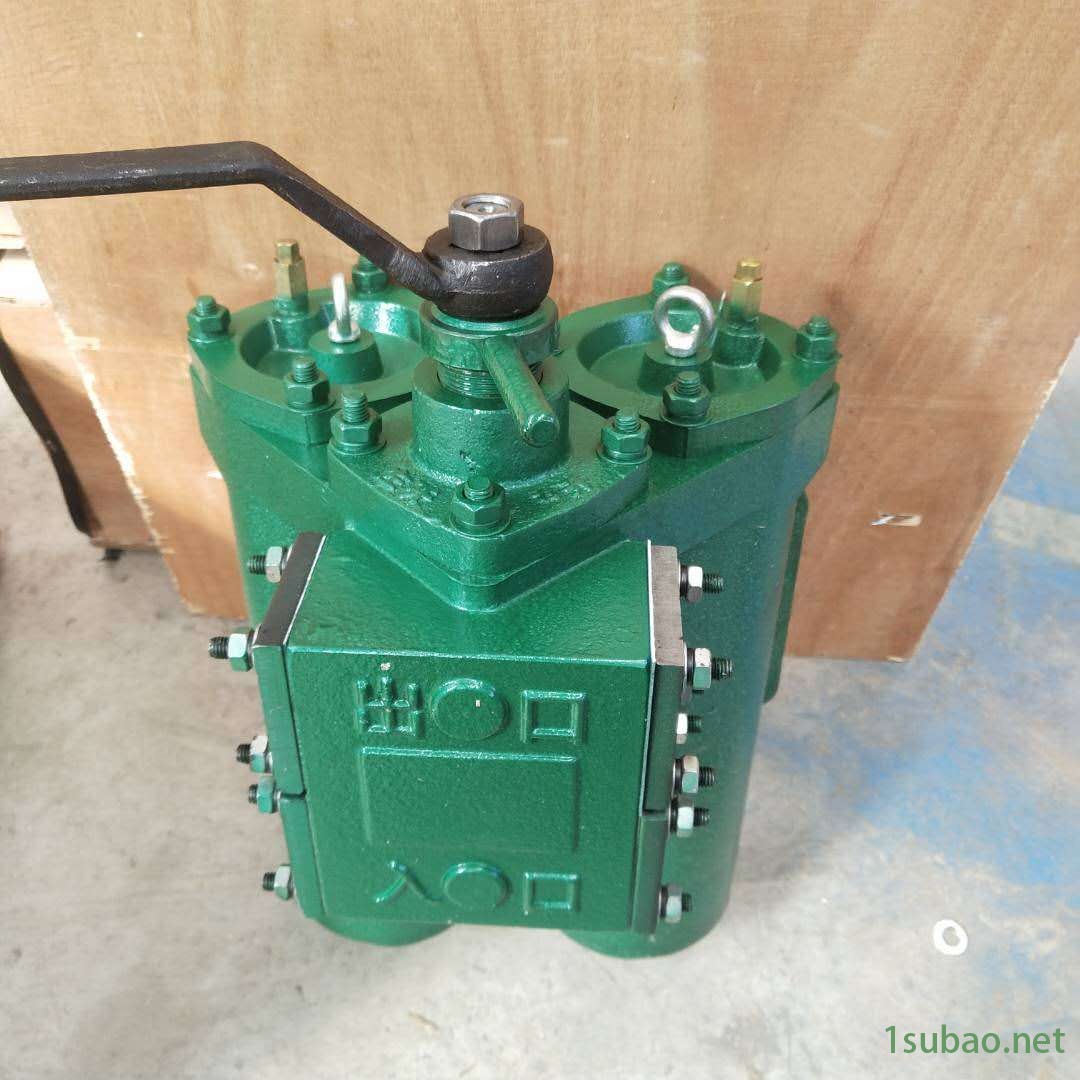

SPL過濾器主要由殼體（我廠生產的網片式過濾器小型號殼體材質為鑄鋁，大型號殼體材質為碳鋼，SPL濾油器保證目數和質量。）、濾芯組件、轉換閥體等零部件組成。在裝換閥體腔外側有兩對進出油口，油系下進上出，由管螺紋接頭或方法蘭與外部油管連接，兩濾芯腔底各有一個裝螺栓的排污孔，供排放污油。為固定濾器，殼體上有到螺栓孔的法蘭，每一濾芯組件由濾器蓋、濾芯套筒、濾片及濾片圈等組成，濾器蓋頂部裝有放氣閥，供排出濾器內腔的空氣用。 濾片套在濾芯套筒上，是濾器的主要過濾元件，由濾網，支承網及波紋隔盤等組成，濾網的網目數由用戶根據需要選用。轉換閥體是由鑄鋁鋁合金制成的椎體，與閥孔研磨配合，閥體上鑄有上下兩油道孔，上油道孔一端通濾芯上方油腔，一段通濾器出口，下油道孔一段通濾芯腔，一段通濾器進口，當轉換閥迅速從一極限位置轉至另一極限位置時，閥體將一濾芯腔的通路關閉，而將另一濾芯腔的通路打開，此時，壓力油從濾器進口流入濾芯腔，經濾網過濾后的清潔油經上方油腔從出口流出，達到濾清油液的目的。轉換閥體軸端頭上的箭頭指向接通的濾芯腔的一邊。
