江蘇威拓超聲波設備有限公司生產的VW-700振動摩擦焊接機專業用于焊接不規則形狀熱塑性工件的焊接設備，該設備可以焊接450mm2大型塑料工件，焊接長度可達到1200mm左右，模塊化結構組件。加工效率高，節能省電，焊接時間短，廢品率低等特性!配備數字振動軌跡控制變頻功率源，具有自動諧振和頻率自動追蹤調整功能，觸摸屏顯示控制等專業控制軟件!典型應用于汽車零部件安全氣囊支架焊接、風道焊接、副儀表臺焊接、擾流板焊接、托盤等大型塑性工件的焊接。
VW-700線性振動摩擦焊接機 :
整機尺寸：寬1245mm 長2560mm高2240mm上模具重量：5~70Kg
焊接面積：450c㎡ 振幅：0.7-1.8mm
振動頻率：220-260HZ 負載振動輸出：30KW
電壓：AC380V ,3相 輸入容量：47KVA
系統控制：PLC 三菱FX3U 觸摸屏：三菱GT11系列
熔接方式：時間模式 深度模式 儲存結果：100個
焊接結果分析：合格 不合格 多階段壓力控制
環境溫度：0-50℃ 臺面行程：500mm
臺面移動速度：250mm/s() 臺面壓力：2500kg
安全門開啟空間：寬1500mm 高790mm
總機重量：4350kg
設備特點&功能
◎使用高頻率、摩擦效率提高 ◎振動軌跡控制技術
◎自動保持振幅恒定 ◎使用AMPA驅動方式
◎可控線性輸出功率 ◎自動快速諧振頻率功能
◎ 焊接結果判斷品質功能 ◎分階段焊接功能
◎多模式深度、時間焊接功能 ◎焊接參數自動保存功能
◎多語言操作人機界面 ◎易于操作的觸摸智控系統
◎模具編號識別功能 ◎自動真空吸緊功能
◎夾具動作編程控制功能 ◎模具安全保護接口功能
◎外部功能擴展 ◎ 多重隔音防護裝置

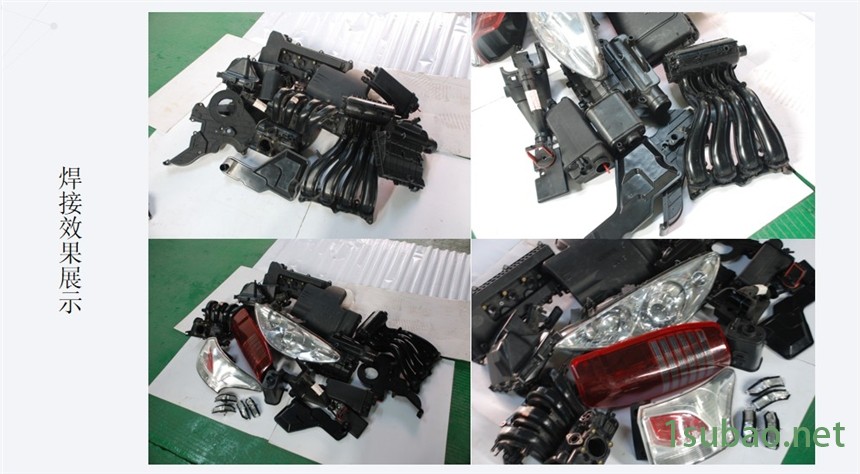

振動摩擦焊接機可接合汽車部件，下面為振動熔接在汽車零部件工業中的應用實例。
1、氣缸蓋罩 2、正時齒帶蓋 3、進氣歧管
4、空氣接頭 5、油箱 6、進氣管
7、燃油濾清器 8、燃油分割器 9、機油濾清器
10、真空箱 11、洗滌箱 12、貯水池
13、水泵蓋 14、動力轉向油箱 15、暖風氣芯
16、碳罐 17、防塵蓋 18、儀表板
19、儀表組件 20、雜物箱 21、揚聲器盒
22、中央儀表蓋 23、儀表組件蓋 24、空氣管
25、停車燈 26、車門內飾板 27、零部件架
28、散熱器護柵 29、保險桿 30、保險桿支架
31、示廊燈 32、牌照架 33、后發光器
