| 品牌 : | 臺涌 | 型號 : | TCK6350 |
| 售后服務 : | 質保一年 | 數控機床分類 : | 數控車床 |
| 主電機功率 : | 7.5kw | 運動方式 : | 輪廓控制 |
| 加工尺寸范圍 : | 500mm | 主軸轉速范圍 : | 100~3000rpm |
| 刀具數量 : | 4 | 控制方式 : | 半閉環控制 |
| 控制系統 : | fanuc knd | 布局形式 : | 臥式 |
| 動力類型 : | 液壓 | 用途 : | 金屬切削 |
| 適用行業 : | 通用 |
?
?

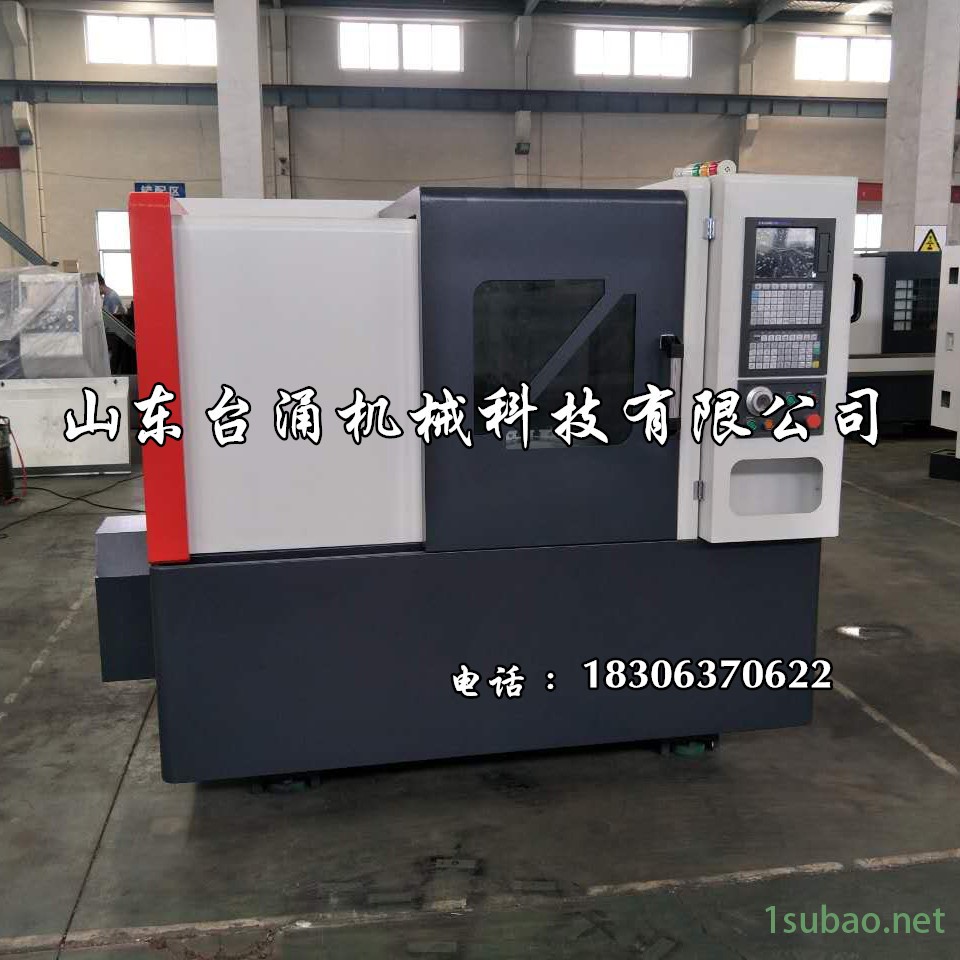

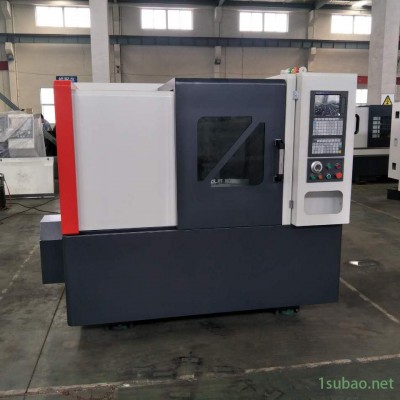

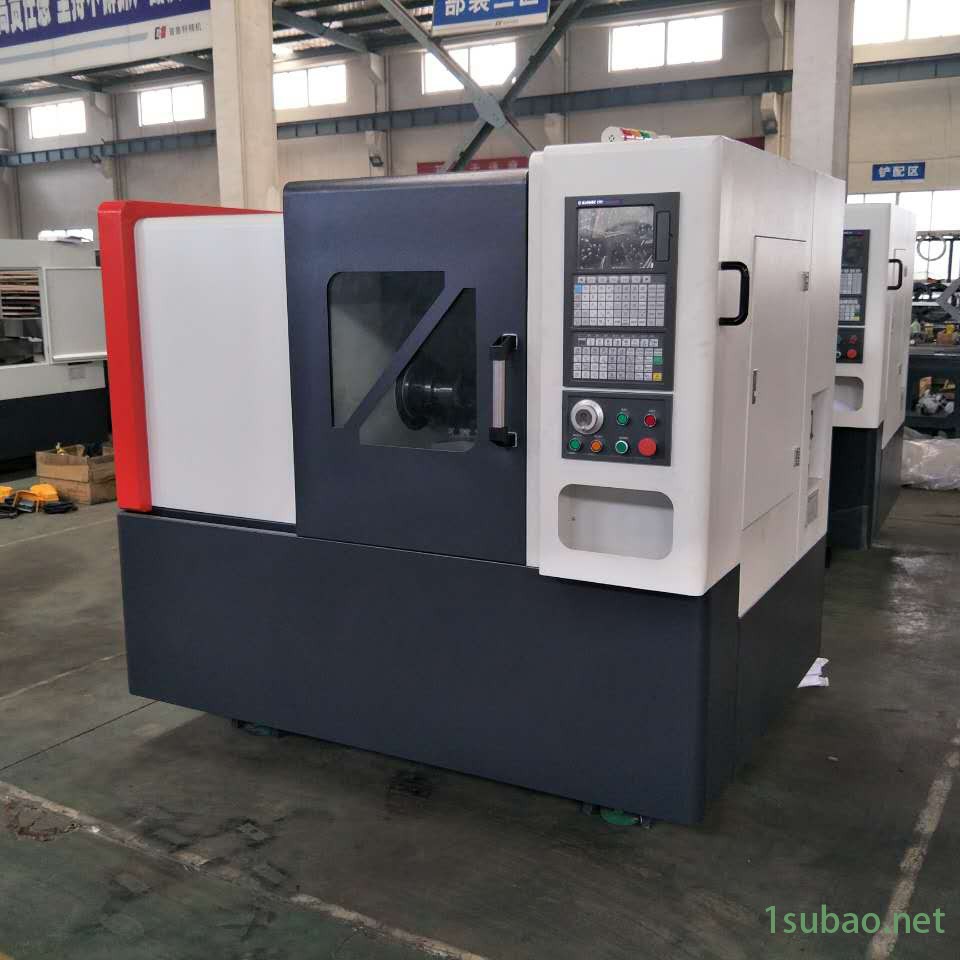

1、本機床是一款高速度、高精度、高可靠性的斜床身機床。床座、床身、床頭箱等主要構件均采用高強度材料鑄造而成，確保機床長期使用的穩定性。
?

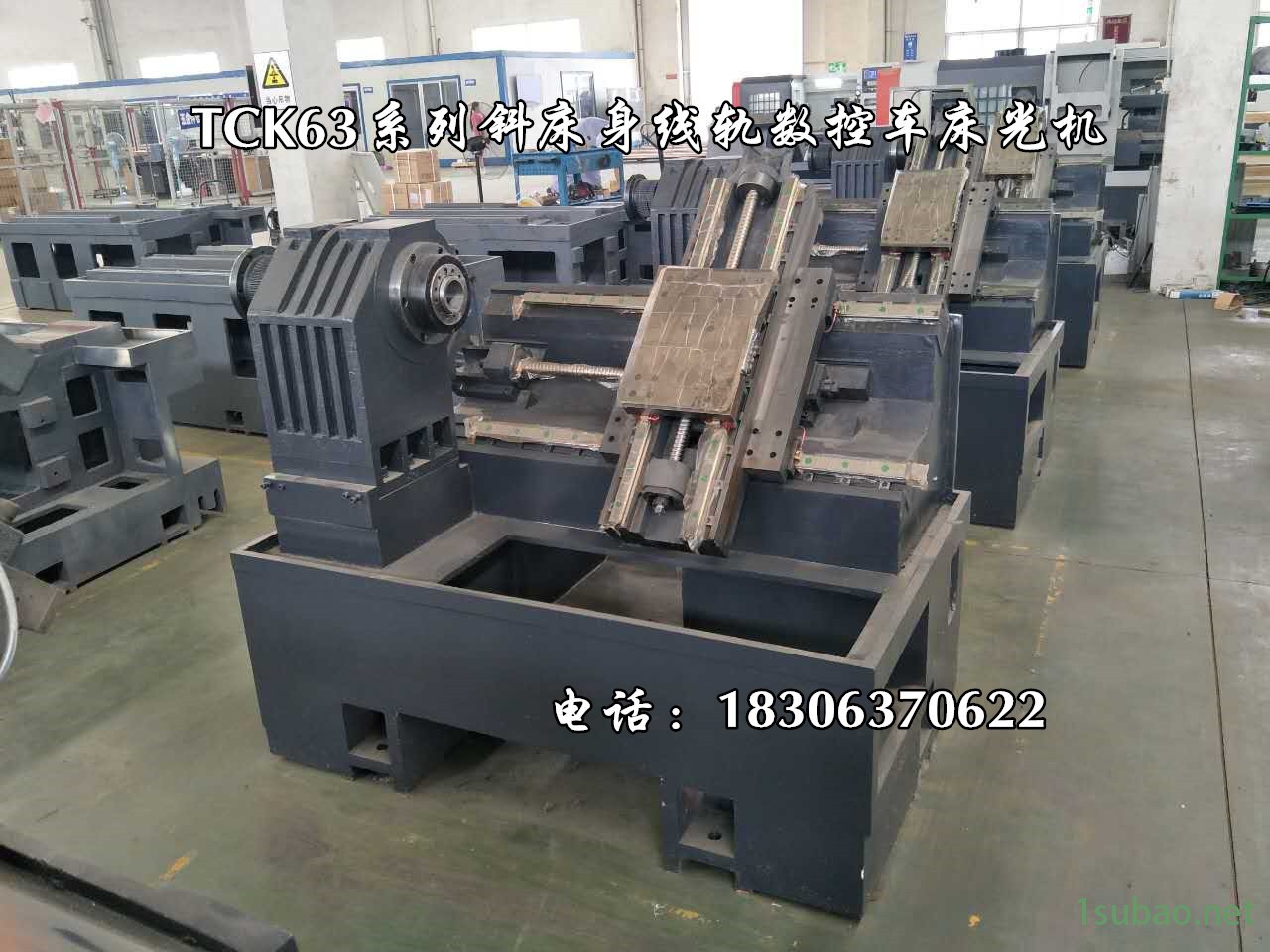

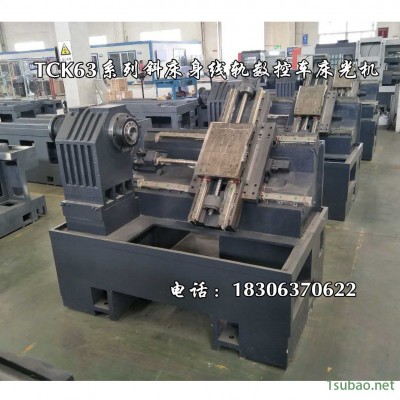

2、采用45°整體斜床身結構，配置高精度預負荷臺灣直線滾動導軌，機床的位置精度高，排屑流暢、適合高速高精加工。
?
3、高速高精高剛性彈殼式主軸單元，伺服主軸電機、可以達到更高主軸轉速。主軸單元在恒溫室內組裝，組裝后經連續72小時恒溫跑合，上機后再經連續72小時試運轉，確保高速高精性能的可靠。
?

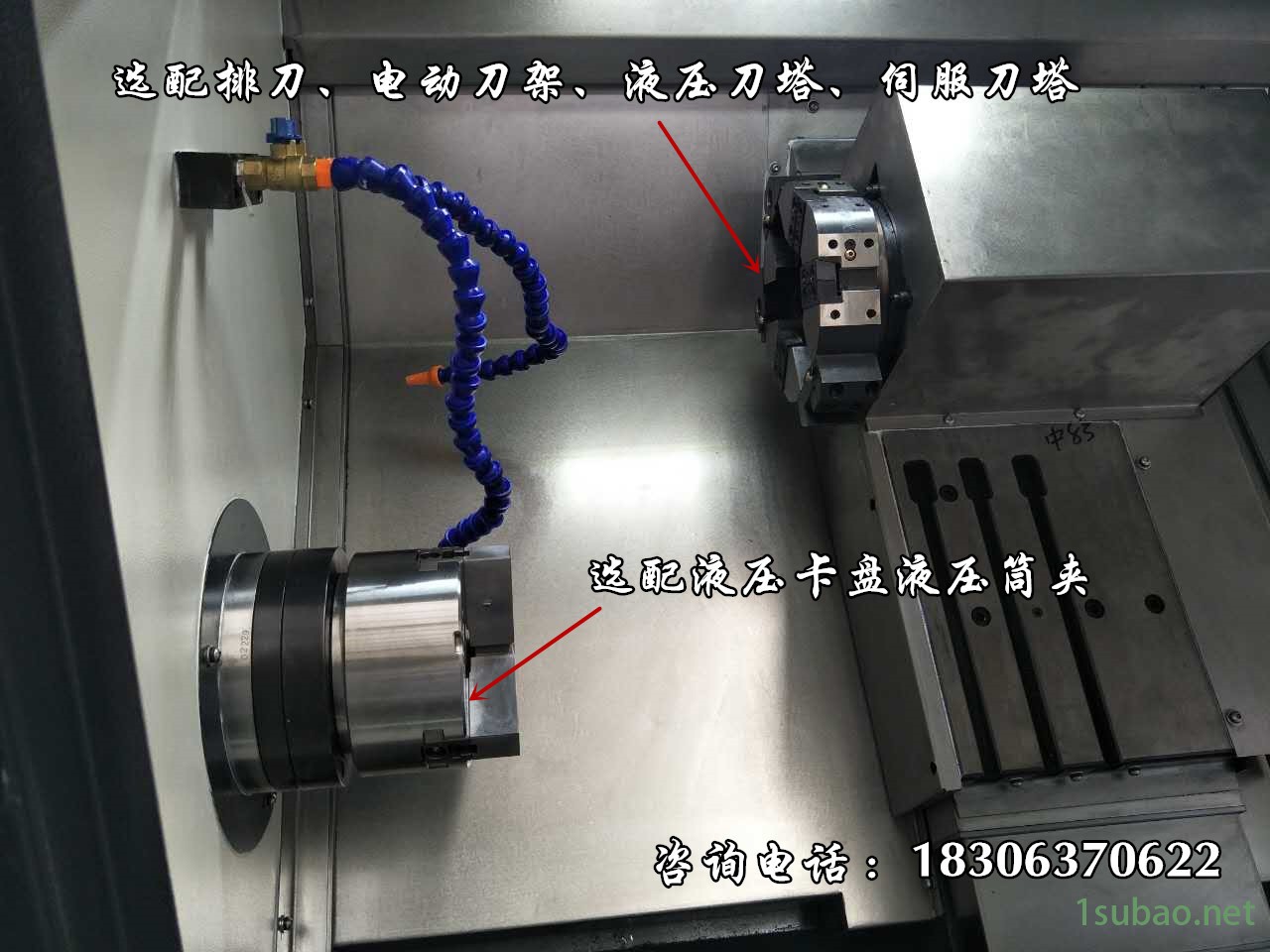

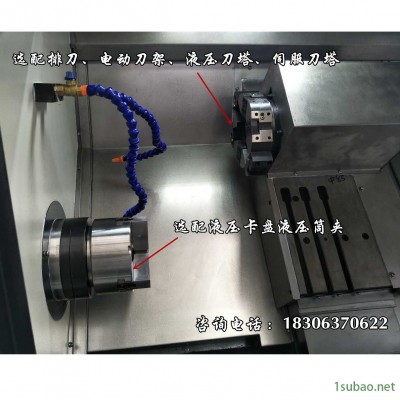

4、選用排刀方式，換刀速度快，定位精度高。
?
5、X、Z方向進給采用伺服電機通過大扭矩低慣量彈性聯軸器與絲杠直聯，絲杠支承采用預拉伸結構，能消除傳動背隙并預先補償機床長時間運轉中熱變形對精度的影響，確保定位精度和重復定位精度；采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠。
?

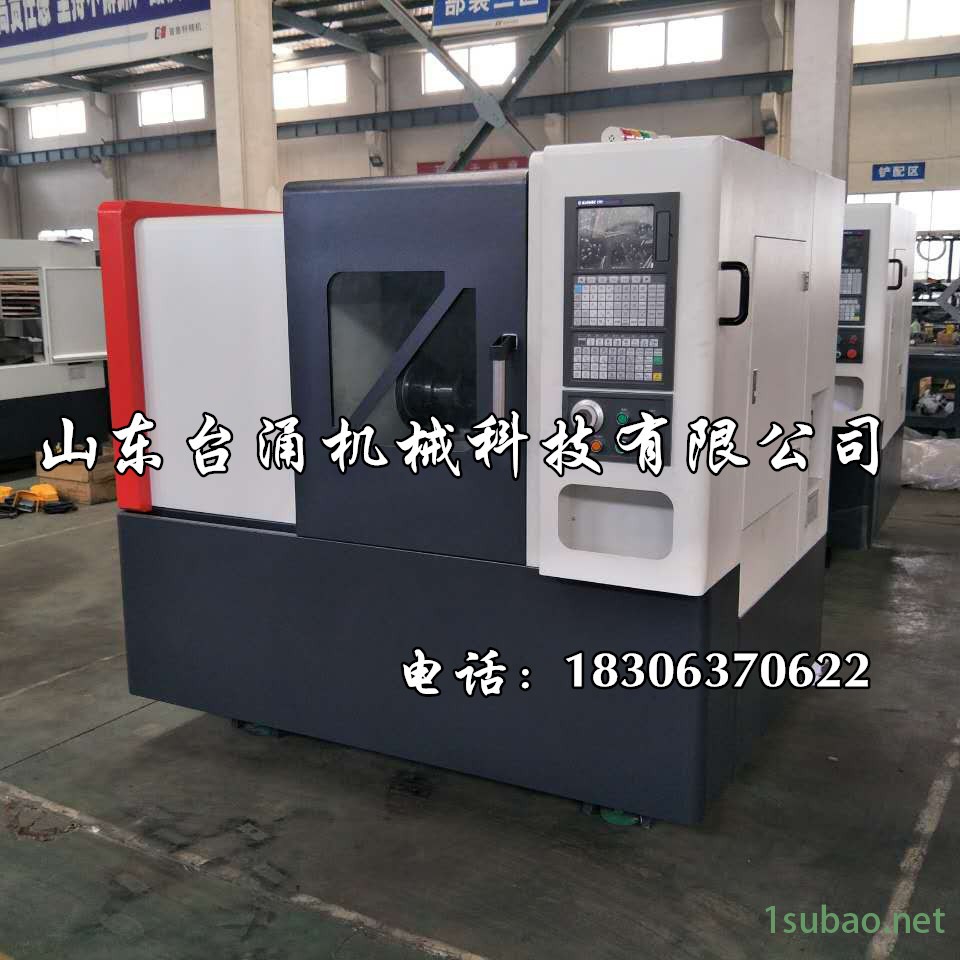

6、機床防護采用全防護設計，宜人性強，美觀獨特，防水防屑可靠，維護方便。
?
?
項 ?目 | TCK6350 |
床面 上回轉直徑 | Φ520 |
刀架上 加工直徑 | Φ220 |
加工長度 | 410 |
主軸頭形式 | A2-6 |
主軸電機功率（KW） | 7.5 |
主軸 高轉速 | 3000 |
主軸通孔直徑 | Φ66 |
X軸極限行程 | 500 |
X軸電機扭矩 | 7.5N.M |
Z軸極限行程 | 500 |
Z軸電機扭矩 | 7.5N.M |
X、Z軸連接方式 | 直聯 |
床身形式及斜度 外型尺寸（長×寬×高） | 整體式/45o 約2300×1500×1750 |
重量(約重) | 約2500kg |
?
?
?
?
??
?
? ??
