| 品牌 : | 超銳 | 型號 : | CSK6140 |
| 售后服務 : | 整機一年 | 數控機床分類 : | 數控車床 |
| 主電機功率 : | 5.5 | 運動方式 : | 點位直線控制 |
| 加工尺寸范圍 : | 400 | 主軸轉速范圍 : | 2000 |
| 刀具數量 : | 4 | 控制方式 : | 半閉環控制 |
| 布局形式 : | 臥式 | 動力類型 : | 電動 |
| 用途 : | 金屬切削 | 適用行業 : | 通用 |
| 貨號 : | 6140 | 是否跨境貨源 : | 否 |

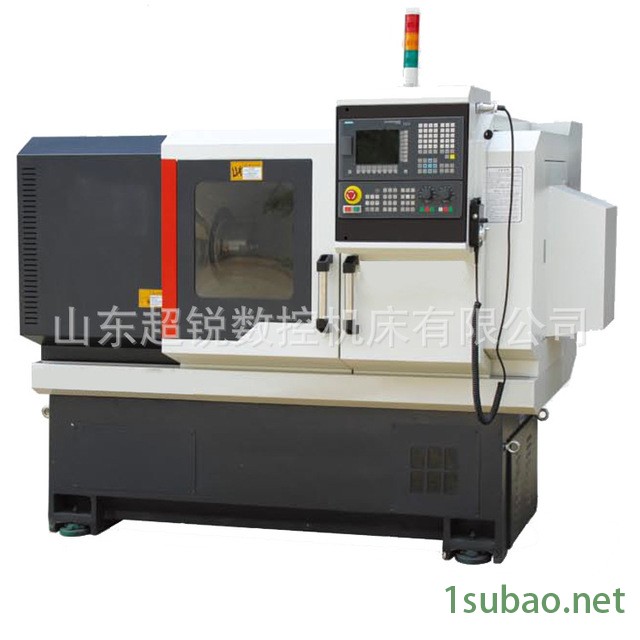

機床結構特點及功能要求
1.1本系列機床是公司主要出口的成熟產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
1.2床頭箱優化設計，適合盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。

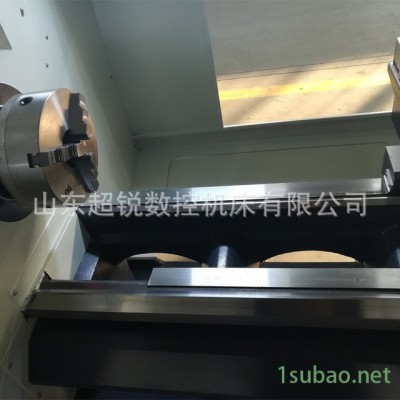

1.3機床導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用、加工精度保持性好。
1.4采用國產名優滾珠絲杠及高精度絲桿軸承。
1.5各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。
1.6導軌加刮屑裝置，防止導軌被鐵屑和冷卻液腐蝕，方便鐵屑的清理。
2 ?CK6140主要技術參數、配置表
機床規格及主要技術參數 | ||||
技術參數 | 類別 | 型號 | 單位 | 參 ???數 |
加工能力 | 床身 回轉直徑 | mm | Φ400 | |
拖板 回轉直徑 | mm | Ф240 | ||
行程 | X/Z軸 行程 | mm | 280/750 | |
X/Z 軸 小位移單位 | mm | 0.001 | ||
主軸 | 主軸通孔直徑 | mm | Ф48 | |
拉管通孔直徑 | mm | Φ41 | ||
主軸內孔錐度 | 40° | |||
主軸級數 | 無級 | |||
主軸極限轉速 | rpm | 150-2000 | ||
工件夾緊方式 | mm | 手動卡盤K11-200 | ||
主電機功率 | kW | 5.5 | ||
進給刀架 | X/Z軸 | N.m | 4/6 | |
X/Z軸快移速度 | m/min | ?8/10 | ||
刀架型式 | 電動刀架 | |||
刀桿尺寸 | mm | 20×20 | ||
刀架重復定位精度 | mm | 0.004 | ||
尾座 | 尾座型式 | 有 | ||
尾座套筒直徑 | mm | Φ60 | ||
尾座套筒行程 | mm | 100 | ||
尾座錐孔 | 莫氏4# | |||
其他 | 機床凈重 | kg | 1800 | |
機床外型尺寸（長×寬×高） | mm | 2200×1160×1620 | ||
電力需求（功率/電流) | kW/A | 10kW/20A | ||
標準配置 | 序 | 名稱 | 數量 | 標準配置 |
號 | ||||
1 | 數控系統 | 1/臺 | 廣數GSK980TB3數控系統 | |
2 | 卡盤 | 1/臺 | Ф200手動卡盤 | |
3 | 尾座 | 1/臺 | 手動尾座 | |
4 | X向滾珠絲杠 | 1/臺 | 國產（北方岐山）FD3210-889-1035 | |
5 | Z向滾珠絲杠 | 1/臺 | 國產北方岐山）FD2506-407-530 | |

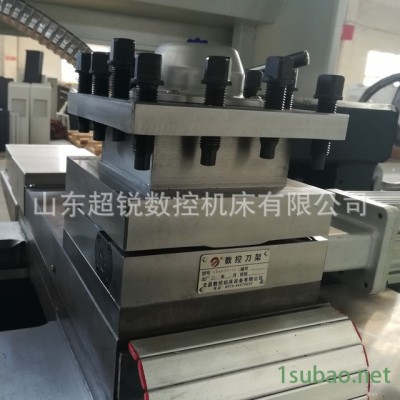

6 | 電動刀架 | 1/臺 | 4工位（文昌） | |
7 | X、Z向絲杠軸承 | 各1套/臺 | 國產 | |
8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 | |
9 | 主?軸?軸?承 | 1套/臺 | 國產P5級 | |
10 | 機身鑄造 | 1/臺 | 采用優質樹脂砂鑄造 | |
11 | 主軸總成 | 1套/臺 | 裝配式主軸 | |
12 | 油???漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置? | |
13 | 潤???滑 | 1套/臺 | 國產滬潤電動潤滑油泵，潤滑油路安裝完畢 | |
14 | 附 ?件 | |||
?
? ?
?
?
