| 品牌 : | 超銳 | 型號 : | TCK6340 |
| 售后服務 : | 整機質保一年 | 數控機床分類 : | 數控車床 |
| 主電機功率 : | 5.5 | 運動方式 : | 點位控制 |
| 加工尺寸范圍 : | 400 | 主軸轉速范圍 : | 2500 |
| 刀具數量 : | 4 | 控制方式 : | 半閉環控制 |
| 布局形式 : | 臥式 | 動力類型 : | 液壓 |
| 用途 : | 金屬成型 | 適用行業 : | 通用 |
| 貨號 : | TCK6340 | 是否跨境貨源 : | 否 |
TCK6340技術協議
一、機床主要結構特點：

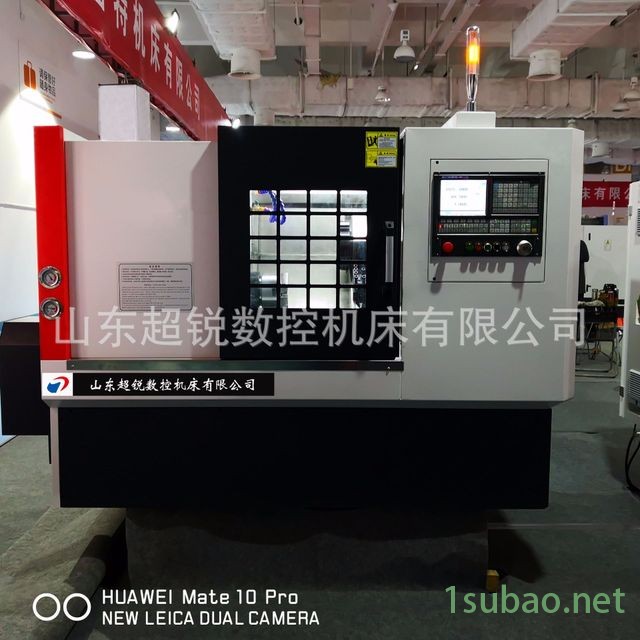

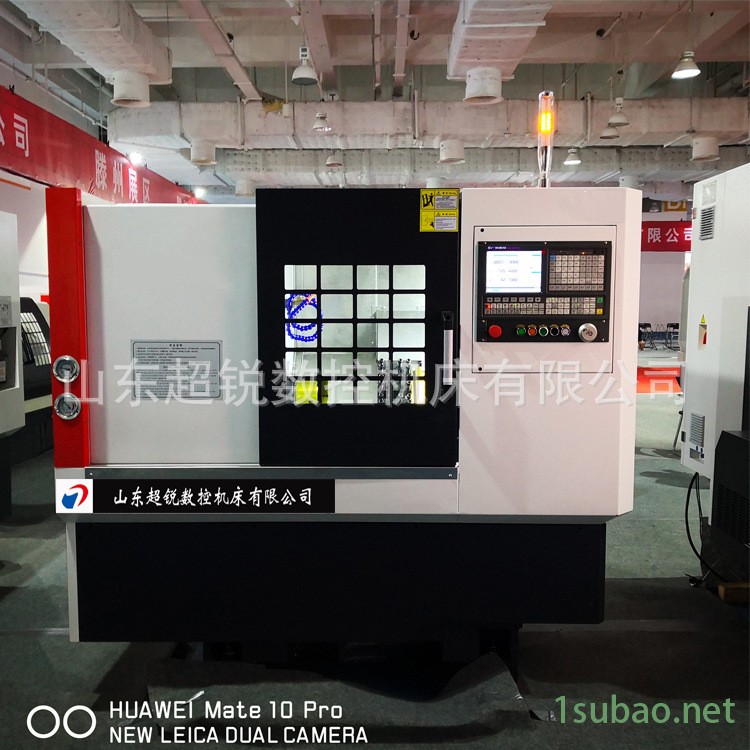

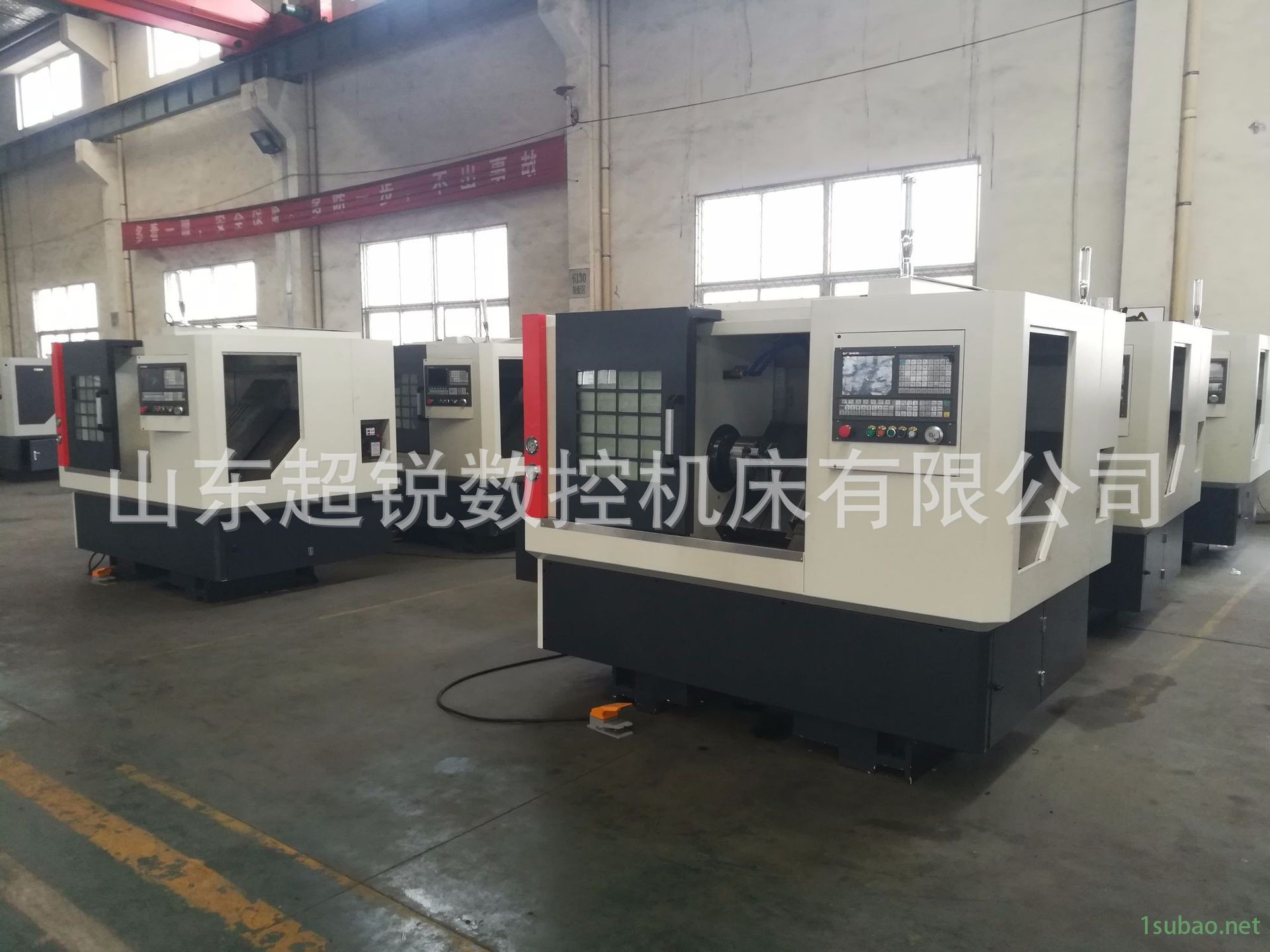

1、 本機床是一款高速度、高精度、高可靠性的斜床身機床。床座、床身、床頭箱等主要構件均采用高強度材料鑄造而成，確保機床長期使用的穩定性。
2、 采用45°整體斜床身結構，配置高精度預負荷臺灣直線滾動導軌，機床的位置精度高，排屑流暢、適合高速高精加工。
3、 高速高精高剛性彈殼式主軸單元，伺服主軸電機、可以達到更高主軸轉速。主軸單元在恒溫室內組裝，組裝后經連續72小時恒溫跑合，上機后再經連續72小時試運轉，確保高速高精性能的可靠。

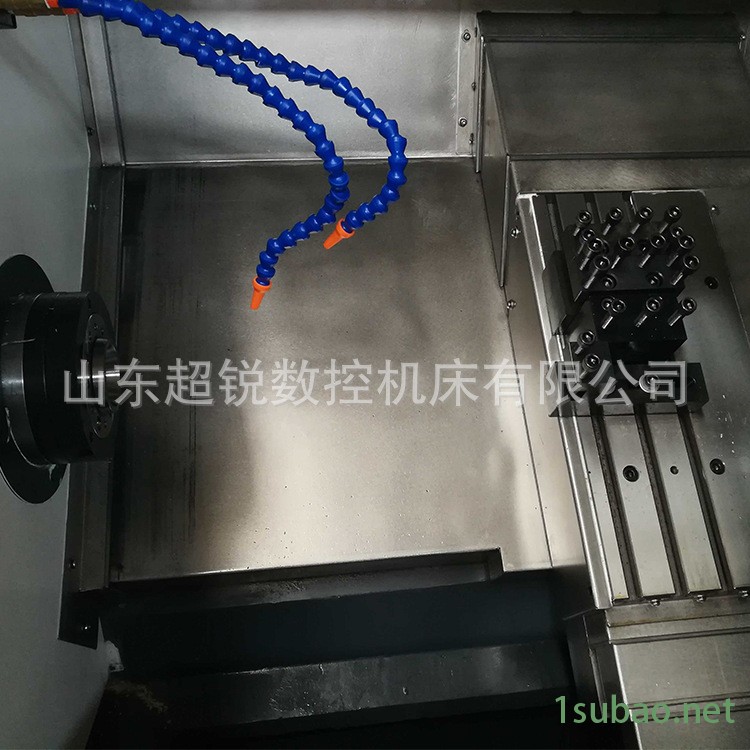

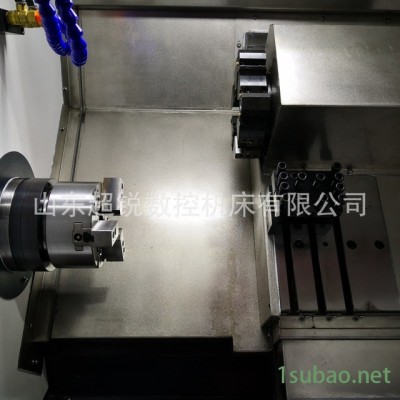

4、 選用排刀方式，換刀速度快，定位精度高。
5、 X、Z方向進給采用伺服電機通過大扭矩低慣量彈性聯軸器與絲杠直聯，絲杠支承采用預拉伸結構，能消除傳動背隙并預先補償機床長時間運轉中熱變形對精度的影響，確保定位精度和重復定位精度；采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠。
6、 機床防護采用全防護設計，宜人性強，美觀獨特，防水防屑可靠，維護方便。
二、主要技術參數
三、主要配置清單
名稱 | 規格型號 | 數量 | 品牌 | 產地 |
控制系統 | 980TB3 | 1套 | 廣數 | 國產 |
主軸單元 | φ140 | 1套 | 外購 | 國產 |
絲杠軸承 |
| 1套 | 新哈 | 國產 |
主軸電機 | 5.5 KW伺服 | 1套 | 廣數 | 國產 |
導軌 | 直線導軌 | 1套 | 銀泰 | 臺灣 |
滾珠絲杠 |
| 1套 | 岐山 | 國產 |
刀座 | 排刀 | 1套 | 外購 | 國產 |
自動潤滑裝置 | HR-3 | 1套 | 滬潤 | 國產 |
液壓站 | 0.75-40 | 1套 | 蒙福 | 南京 |
液壓油缸 | 中空6〃 | 1套 | 三六 | 國產 |
冷卻泵 | DB-12 | 1套 | 浙日 | 國產 |
四、機床主要精度指標
檢驗項目 | 標準允差 | |
主軸的周期性軸向竄動 | 0.005 | |
主軸卡盤定位錐面的徑向跳動 | 0.005 | |
位 置 精 度 | 重復定位精度A | X：±0.003 Z：±0.003 |
直徑一致性 | 0.01/150 | |
平面度 | 0.013/φ200 | |
螺紋螺距積誤差 | 0.010/50 | |
表面粗糙度 | Ra1.6μm | |
五、機床隨機文件一覽表
序號 | 名稱 | 規格或標記 | 數量 | 備注 |
1 | 機械使用說明書 |
| 1套 | 機、電、液合訂本 |
2 | 合格證明書 |
| 1冊 |
|
3 | 機床裝箱單 |
| 1冊 |
|
4 | 系統參數說明書 |
| 1冊 |
|
6 | 系統操作說明書 |
| 1冊 |
|
六、機床的驗收
1 機床按JB/T 8324.1 標準進行驗收，分預驗收與終驗收兩個階段進行。
2 預驗收（選擇項）：在甲方工廠內進行，根據機床產品檢驗合格證進行驗收；
3 終驗收：在乙方工廠內按技術協議要求進行，驗收合格后由雙方代表簽字生效。終驗收結束。在終驗收的同時甲方對乙方有關人員進行一次技術培訓（每臺機床培訓壹人，時間不超過1天），對操作工人的培訓能獨立操作，及簡單的設備維護保養。
七、安裝及調試
1安裝：用戶按照地基安裝技術要求負責地基制造、機床部件就位、安裝機床；用戶配備機床電源、壓縮空氣、液壓油、潤滑油、冷卻液等，用戶按要求準備合格毛坯零件、刀具等做好調試前準備工作；
2調試：甲方配備安裝調試人員，負責指導機床整機現場安裝、水平調整、進行工件試切削加工，并達到協議的要求。
八、售后服務承諾
1 執行國家相關規定的“三包”服務標準.
2 接到故障通知后8個工作小時內作出響應，如需前往處理24個工作小時內到位維修；
3 設備自驗收之日起，保修期為一年(人為因素除外)，一年后收取成本費。
