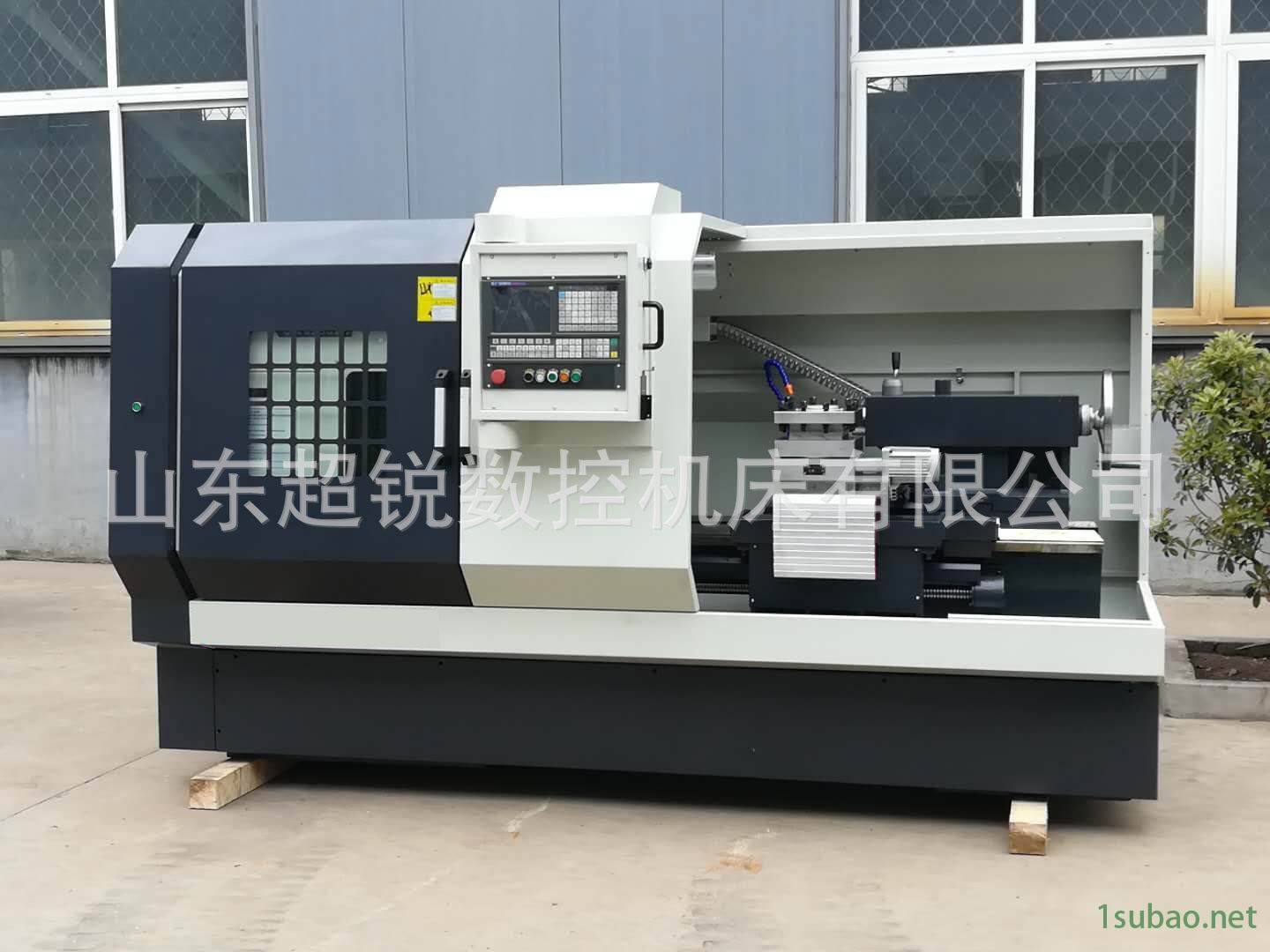

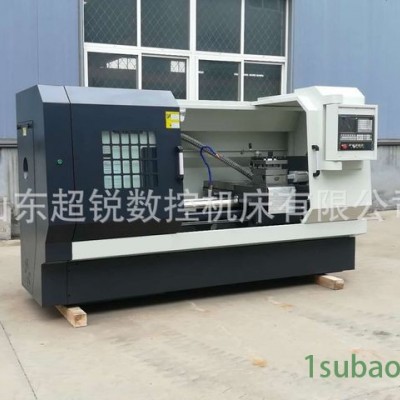

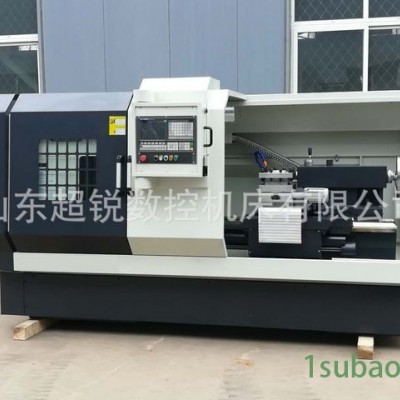

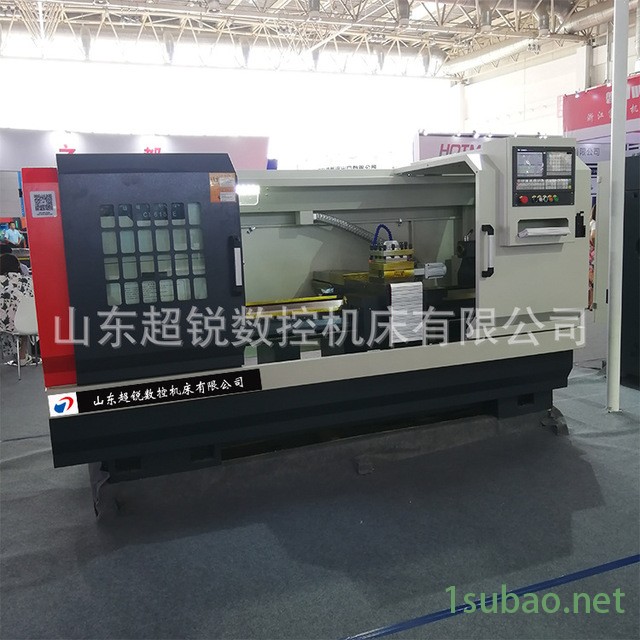

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ? ? ? ?CK6163數控車床技術資料

1 ?機床結構特點及功能要求：

1.1本系列機床是山東超銳數控機床有限公司生產的成熟產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。

1.2床頭箱優化設計，適合盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。

1.3機床導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用、加工精度保持性好。

1.4數控系統采用GSK980TDC及伺服驅動，采用國產名優滾珠絲杠及高精度絲桿軸承。

1.5采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。

1.6各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。

1.7導軌加刮屑裝置，防止導軌被鐵屑和冷卻液腐蝕，方便鐵屑的清理。

2 ?CK6163/1000主要技術參數、配置表

?

?

3 ?機床的驗收???????????

3.1 機床按JB/T 8324.1 標準進行驗收，分預驗收與終驗收兩個階段進行。

3.2 預驗收（選擇項）：在甲方工廠內進行，根據機床產品檢驗合格證進行驗收，并向乙方提交有關的數據，雙方代表簽字后為預驗收合格；

3.3 終驗收：在乙方工廠內按技術協議要求進行，驗收合格后由雙方代表簽字生效。終驗收結束。在終驗收的同時甲方對乙方有關人員進行一次技術培訓（每臺機床培訓壹人，時間不超過1天），對操作工人的培訓能獨立操作，及簡單的設備維護保養。

4 ?安裝及調試

4.1安裝：乙方按照地基安裝技術要求負責地基制造、機床部件就位、協助甲方安裝機床，配備電、壓縮空氣、液壓油、潤滑油、冷卻液等工作，乙方按要求準備合格毛坯零件、刀具等做好調試前準備工作（甲方協助安裝）；

4.2調試：甲方配備安裝調試人員，負責機床整機現場安裝，水平調整、進行工件切削加工，并達到協議的要求。

5 ?售后服務承諾

5.1 執行國家相關規定的“三包”服務標準;

5.2 接到故障通知后8個工作小時內作出響應，如需前往處理24個工作小時內到位維修；

5.3?設備自驗收之日起，保修期為一年(人為因素除外)，一年后收取成本費。
