| 品牌 : | 超銳 | 型號 : | ck6160 |
| 售后服務 : | 整機質保一年 | 數控機床分類 : | 數控車床 |
| 主電機功率 : | 7.5 | 運動方式 : | 點位控制 |
| 加工尺寸范圍 : | 600 | 主軸轉速范圍 : | 1800 |
| 刀具數量 : | 4 | 控制方式 : | 半閉環控制 |
| 布局形式 : | 臥式 | 動力類型 : | 電動 |
| 用途 : | 金屬成型 | 適用行業 : | 通用 |
| 貨號 : | ck6160 | 是否跨境貨源 : | 否 |

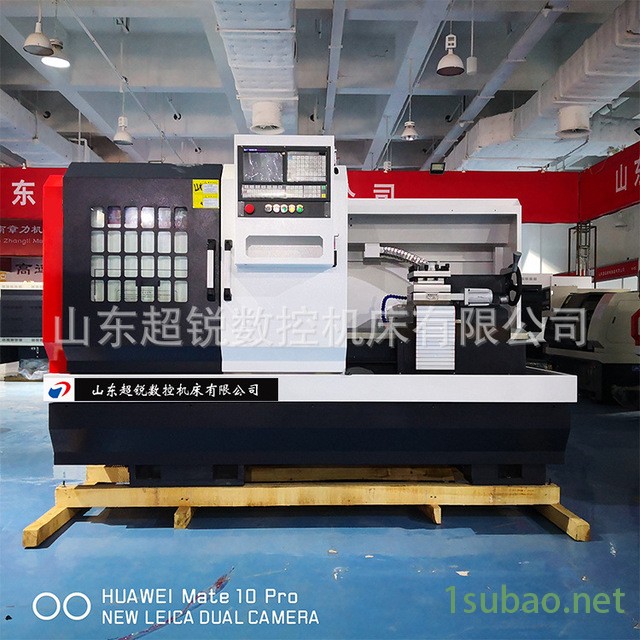

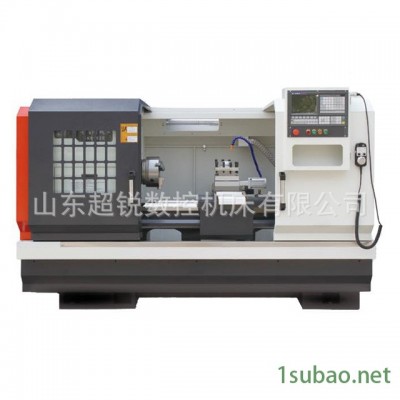

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?CK6160數控車床技術資料
1 ?機床結構特點及功能要求
1本系列機床是本公司生產的成熟產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
2機床結構穩定,床頭箱優化設計，適合盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。

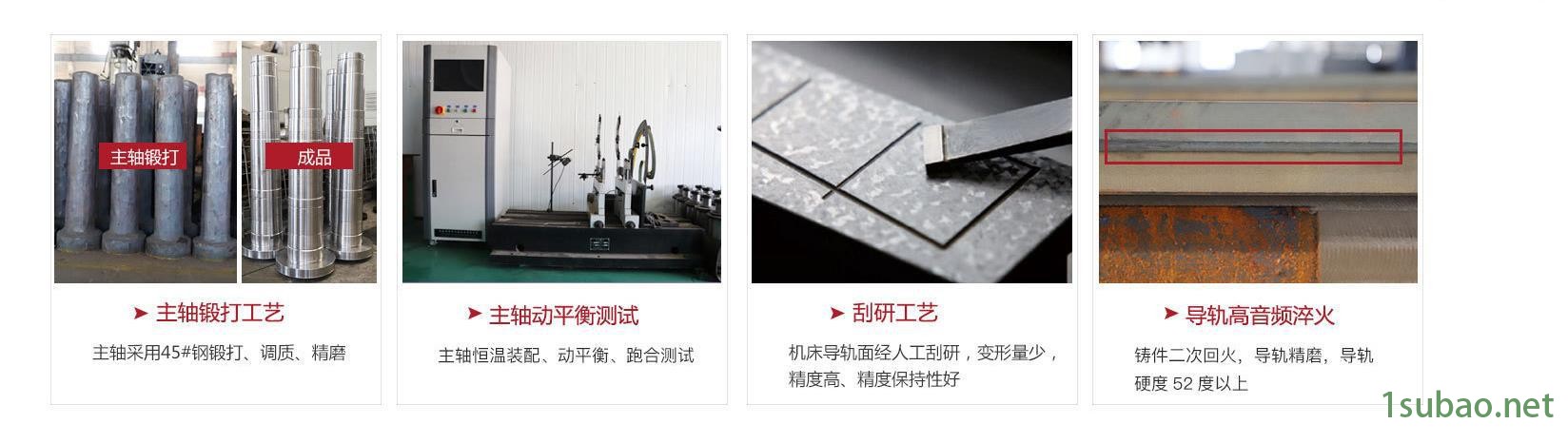

3機床導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用、加工精度保持性好。
4數控系統采用廣數980TB3系統，采用國產名優滾珠絲杠及高精度絲桿軸承。
5采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。
6各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時自動產生警告號。
7采用國產知名品牌手動卡盤。
8 導軌加刮屑裝置，防止導軌被鐵屑和冷卻液腐蝕，方便鐵屑的清理。
?
2 ?CK6160主要技術參數表
型號 | 單位 | CK6160x1000 |
床身 回轉直徑 | mm | Φ600 |
拖板 回轉直徑 | mm | Φ395 |
X/Z行程 | mm | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 300/1000 |
主軸通孔直徑 | mm | Ф82(選配Ф130） |
主軸 轉速 | rpm | 1600 |
主軸級數 | ? | 無級 |
工件夾持方式 | mm | 手動卡盤 |
卡盤尺寸 | mm | 250 |
主電機功率 | kW | 7.5 |
進給電機扭矩X/Z | N.m | 5/7.5 |
X/Z軸快移速度 | m/min | ??8/10 |

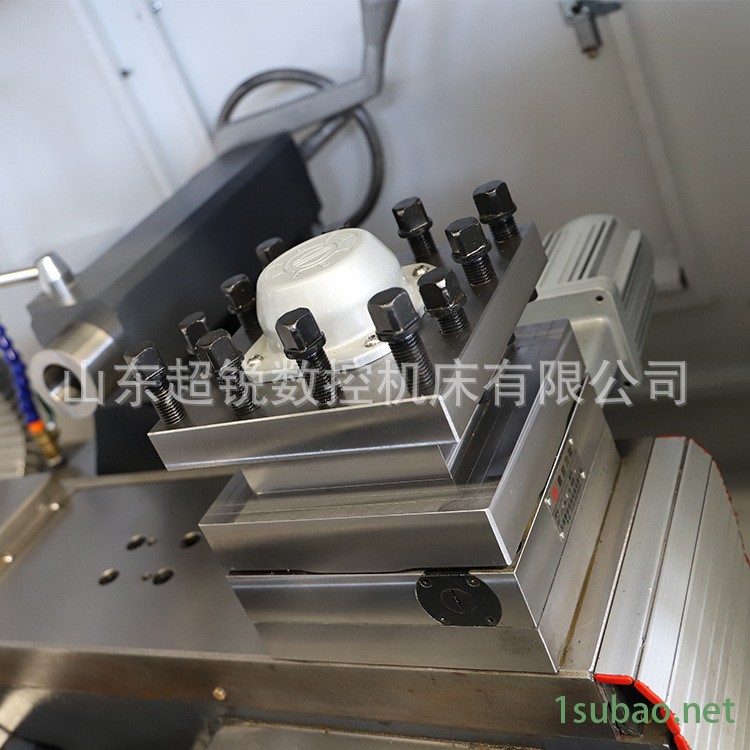

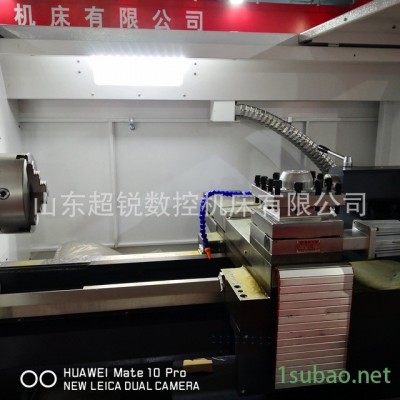

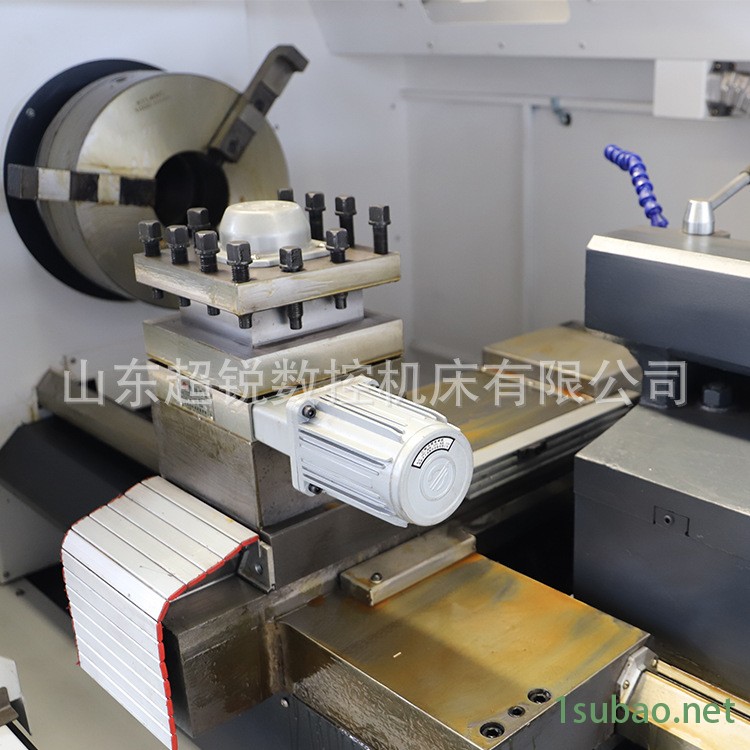

刀架型式 | ? | 電動刀架 |
刀架（數量） | ? | 4 |
刀桿尺寸 | mm | 25×25 |
刀架重復定位精度 | mm | 0.004 |
尾座型式 | ? | 手動尾座 |
尾座套筒直徑 | mm | Φ75 |
尾座套筒行程 | mm | 200 |
尾座錐孔 | ? | 莫氏5# |
機床總電容量 | 15kVA |
機床凈重(約) | 3150kg |
機床外形尺寸 | 2950*1520*1820 |
?
?
序 號 | 名稱及規格 | 數量 | 標準配置 | 備?注 |
1 | 數控系統 | 1/臺 | 廣數980TB3 | |
2 | 卡盤 | 1/臺 | 國產卡盤Φ250 | |
3 | 尾座 | 1/臺 | 手動尾座 | |

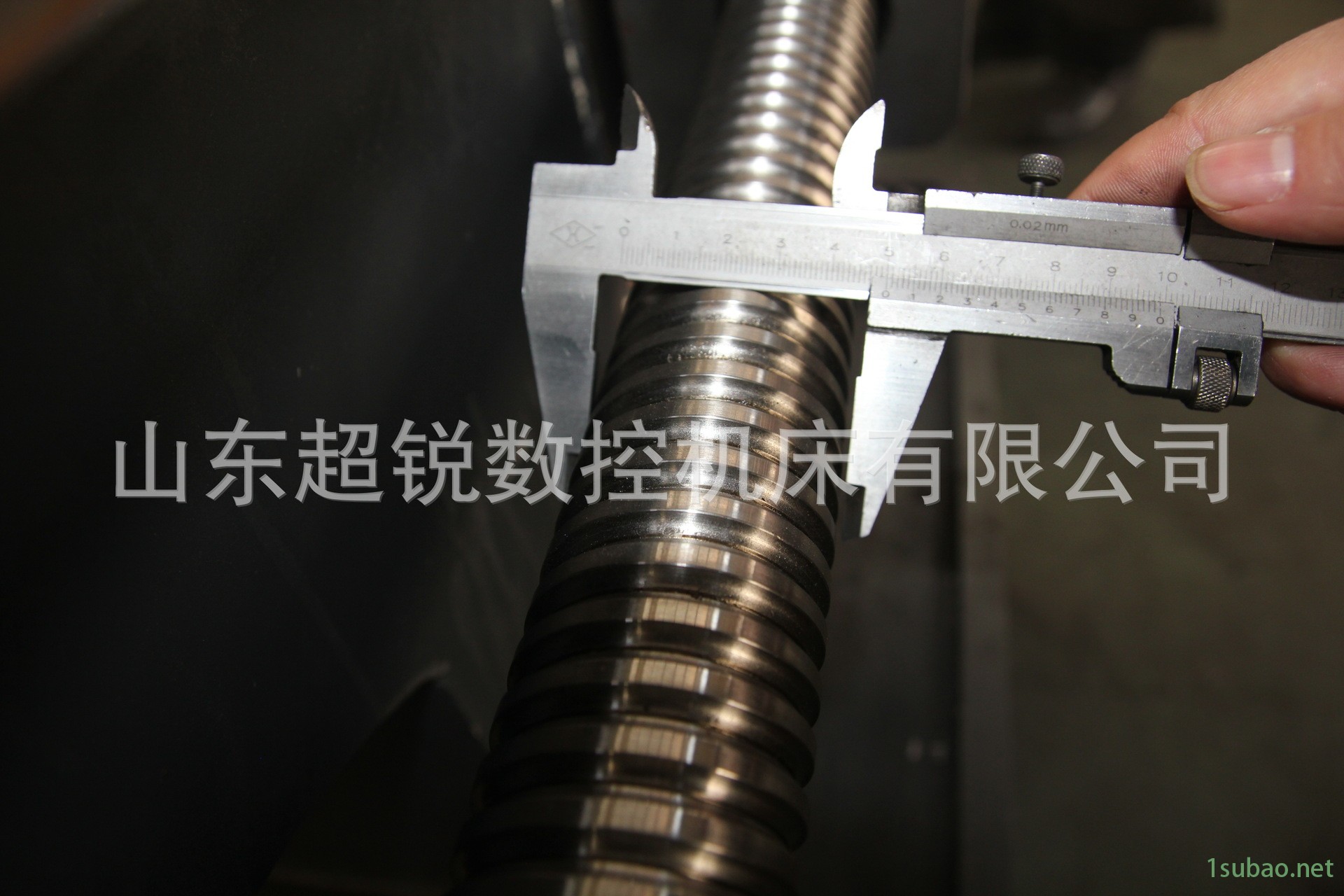

4 | X向滾珠絲杠 | 1/臺 | 北方岐山 | |
5 | Z向滾珠絲杠 | 1/臺 | 北方岐山 | |
6 | 電動刀架 | 1/臺 | 文昌 | |
7 | X、Z向絲杠軸承 | 各1套/臺 | 國產 | |
8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 | |
9 | 主?軸?軸?承 | 1套/臺 | 國產 | |
10 | 機身鑄造 | 1/臺 | 采用優質樹脂砂鑄造 | |
11 | 主軸總成 | 1套/臺 | 裝配式主軸 | |
12 | 油???漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置? | |
13 | 潤???滑 | 1套/臺 | 滬潤（電動潤滑油泵，潤滑油路安裝完畢） | |
?
3??安裝及調試
1安裝：用戶按照地基安裝技術要求負責地基制造、機床部件就位、安裝機床；用戶配備機床電源、壓縮空氣、液壓油、潤滑油、冷卻液等，用戶按要求準備合格毛坯零件、刀具等做好調試前準備工作；
2調試：甲方配備安裝調試人員，負責指導機床整機現場安裝、水平調整、進行工件試切削加工，并達到協議的要求。
4??售后服務承諾
1 執行國家相關規定的“三包”服務標準;
2 接到故障通知后8個工作小時內作出響應，如需前往處理24個工作小時內到位維修；
3 設備自驗收之日起，保修期為一年(人為因素除外)，一年后收取成本費。
?
