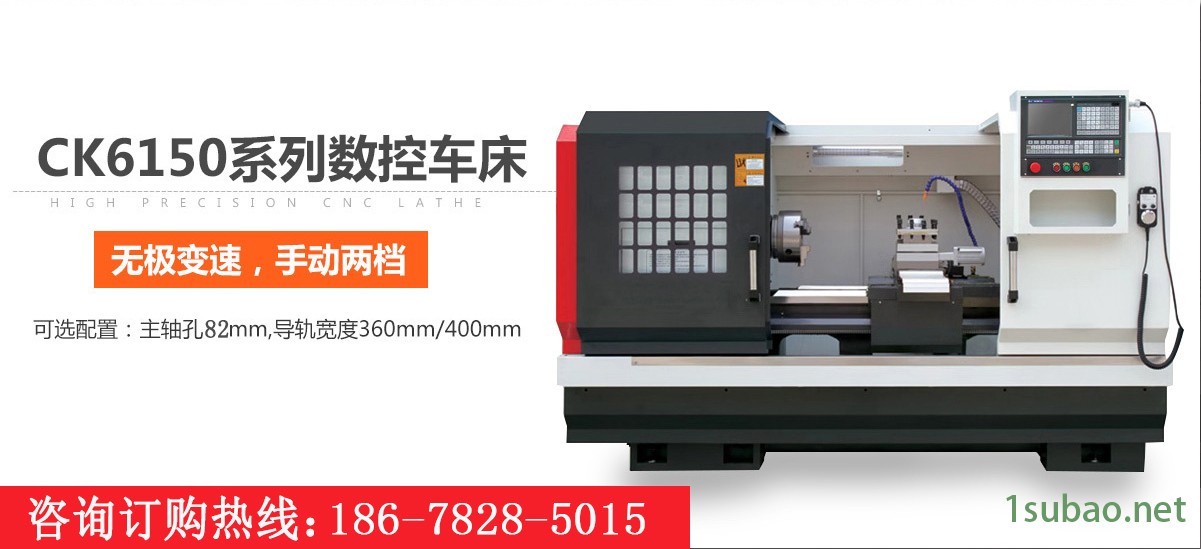

| 品牌 : | 超銳 | 型號 : | CK6150 |
| 售后服務 : | 整機一年 | 數控機床分類 : | 數控車床 |
| 主電機功率 : | 7.5KW | 運動方式 : | 點位直線控制 |
| 加工尺寸范圍 : | 500 | 主軸轉速范圍 : | 1800 |
| 刀具數量 : | 4 | 控制方式 : | 半閉環控制 |
| 控制系統 : | GSK | 布局形式 : | 臥式 |
| 動力類型 : | 機械傳動 | 用途 : | 金屬切削 |
| 適用行業 : | 通用 |

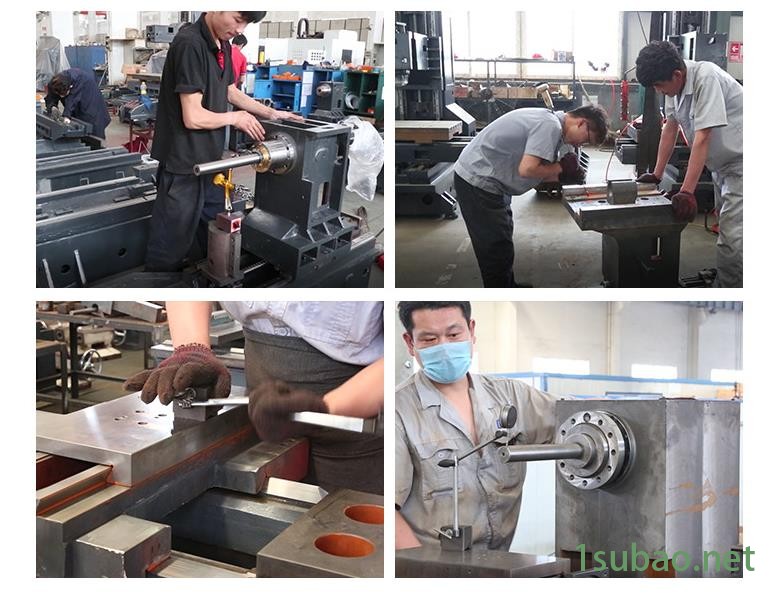

1.機床床頭箱與床身.尾座.托板等各結合面之間手工刮研，整機采用激光干涉儀進行檢測，有效的保證Z軸.X軸的定位精度，重復定位精度，反向間隙及機床的穩定性。
2.機床采用高強度鑄鐵，添加了銅及鉻特殊材料，床身導軌寬度400mm，床身導軌淬火深度達到4mm，有效的提高了機床耐磨性及穩定性。
3.機床主軸采用哈爾濱軸承，機床齒輪采用精密磨削，有效提高了齒輪硬度，降低了機床噪音。
4.機床采用北方滾珠絲杠，Z軸滾珠絲杠，X軸滾珠絲杠采用拉伸結構，提高了對工件加工外圓及內孔尺寸的準確性。

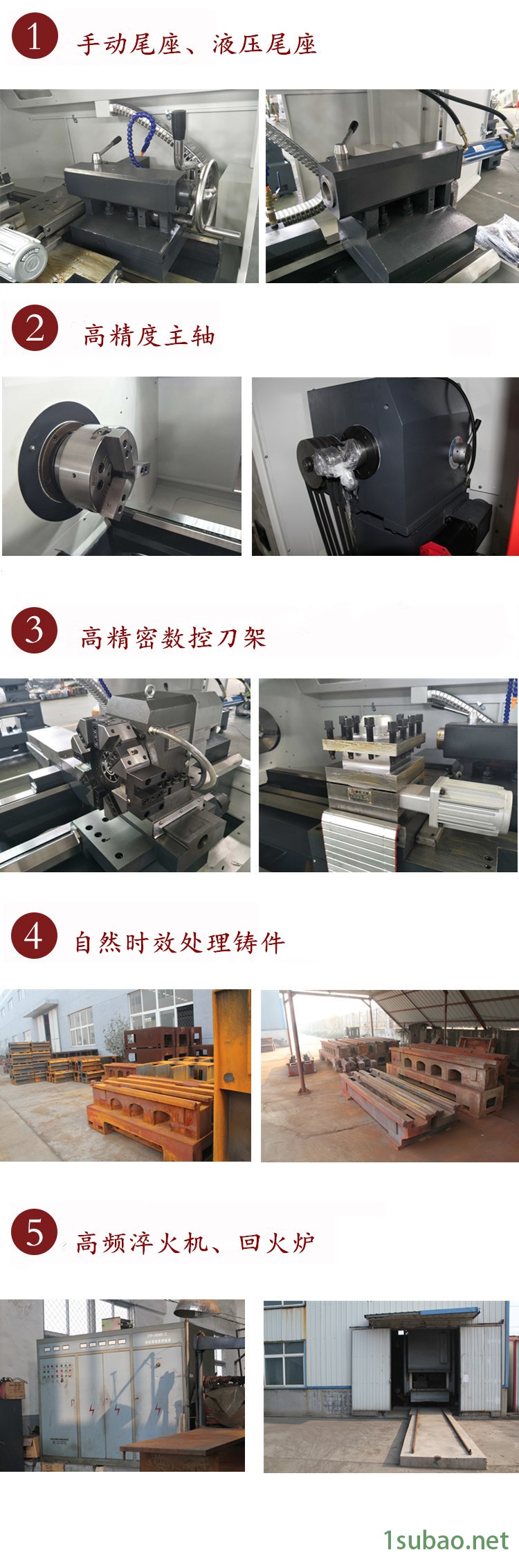

5.機床采用國產 四工位免抬電動刀架。可選配六工位電動刀架。
6.主軸箱齒輪使用全磨齒，加入40Cr材料，精度高。
?
?
機床規格及主要技術參數 | ||||
技術參數 | 類別 | 型號 | 單位 | 參 ???數 |
加工能力 | 床身 回轉直徑 | mm | Φ500 | |
拖板 回轉直徑 | mm | Ф280 | ||
加工長度 | mm | 850 | ||
行程 | X/Z軸 行程 | mm | X:300??Z:1000 | |
X/Z 軸 小位移單位 | mm | 0.001 | ||
主軸 | 主軸通孔直徑 | mm | Ф52/Ф82/Ф130 | |
主軸內孔錐度 | MT6 | |||
主軸極限轉速 | rpm | 70-1600 | ||
工件夾緊方式 | mm | 手動卡盤K11-250 | ||
主電機功率 | kW | 7.5 | ||
進給刀架 | X/Z軸 | N.m | 5.5/7.5 | |
X/Z軸快移速度 | m/min | ?6/8 | ||
刀架型式 | 4工位電動刀架 | |||
刀桿尺寸 | mm | 25×25 | ||
尾座 | 尾座型式 | 有 | ||
尾座套筒直徑 | mm | Φ75 | ||
尾座套筒行程 | mm | 140 | ||
尾座 錐孔 | 莫氏5# | |||
其他 | 機床凈重 | kg | 2000 | |
機床外型尺寸（長×寬×高） | mm | 2500×1500×1690 | ||
總電源容量 | kVA | 12 | ||
標準配置 | 序 | 名稱 | 數量 | 標準配置 |
號 | ||||
1 | 數控系統 | 1/臺 | 廣數980tb3系統 | |
2 | 卡盤 | 1/臺 | Ф250手動卡盤 | |
3 | 尾座 | 1/臺 | 手動尾座 | |
4 | X向滾珠絲杠 | 1/臺 | 北方岐山 | |
5 | Z向滾珠絲杠 | 1/臺 | 北方岐山 | |
6 | 電動刀架 | 1/臺 | 常州 | |
7 | X、Z向絲杠軸承 | 各1套/臺 | 新軸 | |
8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 | |
9 | 主?軸?軸?承 | 1套/臺 | 國產 | |
10 | 機身鑄造 | 1/臺 | 采用優質樹脂砂鑄造 | |
11 | 主軸總成 | 1套/臺 | 裝配式主軸 | |
12 | 油???漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置? | |
13 | 潤???滑 | 1套/臺 | 國產滬潤電動潤滑油泵，潤滑油路安裝完畢 | |
14 | 附 ?件 | |||
