| 加工定制 : | 是 | 品牌 : | 廈門精川 |
| 型號 : | OGF橢圓齒輪流量計 | 類型 : | 容積式流量計 |
| 測量范圍 : | 1-500 | 精度等級 : | 0.5，0.2 |
| 公稱通徑 : | DN10-DN200mm | 適用介質 : | 柴油，水，瀝清 |
| 工作壓力 : | 1.6MPA | 工作溫度 : | 80 |
| 輸出信號 : | 脈沖 | 材質 : | 鑄鐵 |
| 顯示方式 : | 液晶 |
橢圓齒輪流量計測量液壓油潤滑油專用 廈門精川品牌
一、廈門精川OGF橢圓齒輪流量計產品概述：
OGF系列橢圓齒輪流量計是容積式流量計的一種，特別適合于測量重油、柴油、潤滑油、聚乙烯醇、樹脂等粘度較高的介質的流量，所以橢圓齒輪流量計一般也稱油表，可以直接讀出流經管道內液體流量總和。廣泛運用于石油、化工、醫藥等行業。
二 主要技術指標
表頭顯示： | 指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出 | ||
儀表型號： | LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示 | ||
測量介質： | 液體、各種油品 | ||
口徑規格： | 10---200 | ||
流量測量范圍： | 0.04-340 m3/h | ||
測量精度： | 0.5級 0.2級 | ||
被測介質溫度： | -20℃-100℃ ，高+200℃ | ||
工作壓力： | 1.6MPa 2.5MPa 6.4MPa | ||
輸出信號： | 脈沖、4--20mA、RS485 | ||
通訊類型： | RS485 | ||
電源： | DC12V ---DC24V | ||
安裝方式： | 法蘭連接、螺紋連接 | ||
防爆等級： | ExiaIIBT4 | ||
防護等級： | IP65 | ||
二、廈門精川OGF橢圓齒輪流量計工作原理：
OGF系列橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，橢圓齒輪在被測介質的壓差p=pl-p2的作用下，產生作用力矩使其轉動。在所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪A產生順時針方向轉動，把輪A和殼體間的半月形容積內的介質排至出口，并帶動輪B作逆時針方向轉動，這時A為主動輪，B為從動輪，在 (b)上所示為中間位置，A和B均為主動輪；而在上所示位置，P1和P2作用在A輪上的合力矩為零，作用在B輪上的合力矩使B輪作逆時針方向轉動，并把已吸入半月形容積內的介質排至出口，這時B為主動輪，A為從動輪，與 (a)上所示情況剛好相反．如此往復循環，輪A和輪B互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口．顯然，圖上、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積．所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過橢圓齒輪流星計的體積流量Q為:Q=4nυ0 式中：n橢圓齒輪的旋轉頻率(轉/秒)；
υ0半月形部分的容積(貝。)．
這樣，在橢圓齒輪流量計的半月形容積υ0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。
三、廈門精川OGF橢圓齒輪流量計產品特點：
測量精度高、流量范圍寬、重復性好；
螺旋轉子轉動均勻、震動小、壽命長；
對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量；
結構簡單，外形尺寸小，重量輕；
安裝容易，表前不需安裝直管段；
四、廈門精川OGF橢圓齒輪流量計技術參數：
1、精度等級：0.5級，0.2級（一般在-10-60度）；
2、適用介質溫度：-20-80度，在加散熱器情況下可達200度；
3、公稱壓力：分1.0、1.6、2.5、4.0、6.4五種壓力等級；
4、被測液體粘度：0.6 200 MPa.s，高粘度可達200---3000 MPa.s;
5、材質：分為鑄鐵型、鑄鋼型和不銹鋼型；
OGF-A型 鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量；
OGF-E型 鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量；

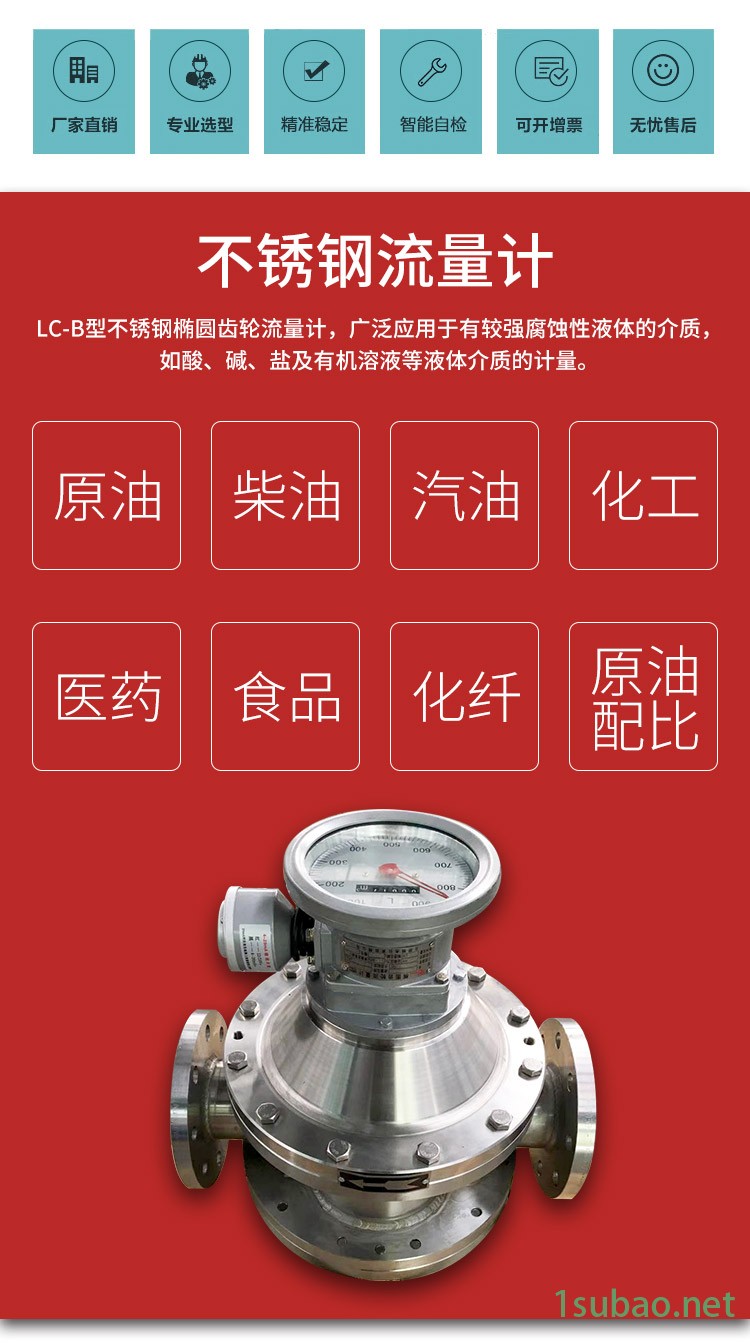

OGF-B型 不銹鋼橢圓齒輪流量計，廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量；
五、廈門精川OGF橢圓齒輪流量計儀表選型：
OGF-----------------------------------
管徑 儀表類型 儀表材質 信號輸出
1、管徑：DN10/15/20/25/40/50/80/100/150/200
2、儀表類型：分為標準型（1）、高溫型（2）、高粘度型（3）；
3、儀表材質：分為鑄鐵型（A）、鑄鋼型（B）和不銹鋼型（C）；
4、信號輸出方式：分為無信號輸出（1）、脈沖輸出（2）和4-20mA（3）；
