| 品牌 : | 駿雄機械 | 型號 : | JX-36 |
| 售后服務 : | 整機保修1年 | 數控機床分類 : | 數控車床 |
| 主電機功率 : | 3.7/5.7KW | 運動方式 : | 點位控制 |
| 主軸轉速范圍 : | 4000rpm | 刀具數量 : | 8 |
| 控制方式 : | 開環控制 | 控制系統 : | 新代 |
| 布局形式 : | 臥式 | 動力類型 : | 液壓 |
| 用途 : | 金屬成型 | 適用行業 : | 通用 |
| 床身 回轉直徑 : | 200mm | 滑板上 回轉直徑 : | 200mm |
| 主軸鼻端形式 : | TSOA2-5 | 加工精度 : | IT6 |
| 床身導軌總寬 : | 500mm | 橢圓度 : | 0.005 |
| 鏜刀桿直徑 : | 20 | 主軸通孔直徑 : | 56 |
| 拉管通過直徑 : | 45 | 主軸換擋方式 : | 伺服無極變速 |
| 刀架形式 : | 排刀 |
率雙主軸雙通道數控車床介紹：
●機床配備副主軸及副刀架，實現工件旋轉對接進行二次加工，減少二次裝夾時間
●系統配備雙通道功能，實現正副主軸同時加工，免除二次加工麻煩，大大提高生產效率
●可配備全自動送料機及產品收集裝置，實現全自動化生產管理
●機床傳動部分采用臺灣知名品牌HIWIN/PMI的高精度P3級滾珠絲桿，并采用35型直線導軌剛性更強。

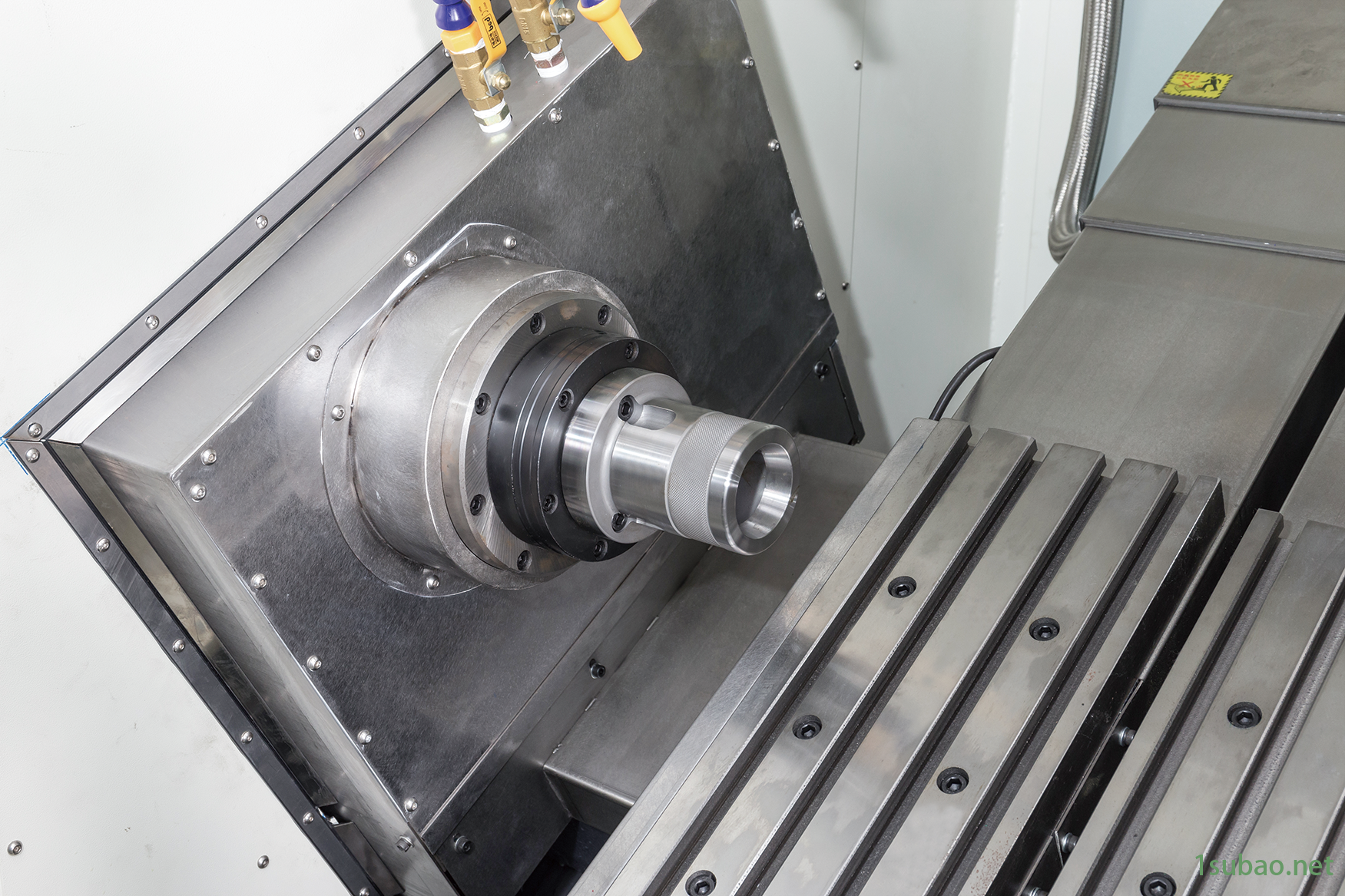

●主軸采用臺灣高精密主軸，主軸法蘭可直接安裝∮160三爪自定芯油壓卡盤或其他彈性?shī)A頭。
●主軸電機采用伺服電機，性能更加優化。
●主要配件采用日本、臺灣等進口配件。
數控銑床切削加工具有高速、 的特點，與傳統雙主軸雙通道數控車床加工相比較，數控銑床對切削加工刀具的要求更高，銑削刀具的剛性、強度、耐用度和安裝調整方法都會直接影響切削加工的工作效率；刀具的本身精度，尺寸穩定性都會直接影響工件的加工精度及表面的加工質量，合理選用切削刀具也是雙主軸雙通道數控車床加工工藝中的重要內容之一。1.孔加工刀具的選用：1）數控機床孔加工一般無鉆模，由于鉆頭的剛性和切削條件差，選用鉆頭直徑d應滿足l/d≤5（l為鉆孔深度）的條件。2）鉆孔前先用鉆定位，保證孔加工的定位精度。3）精鉸孔可選用浮動絞刀，鉸孔前孔口要倒角。4）鏜孔時應盡量選用對稱的多刃鏜刀頭進行切削，以平衡徑向力，減少鏜削振動。5）盡量選擇較粗和較短的刀桿，以減少切削振動。2.銑削加工刀具選用：1）鑲裝不重磨可轉位硬質合金刀片的銑刀主要用于銑削平面，粗銑時銑刀直徑選小一些，精銑時銑刀直徑選大一些.。
數控機床機械手自動送料能模仿人手和臂的動作，用來安裝固定程序抓取、搬運物件或操作工具的自動操作裝置。上下料雙主軸雙通道數控車床將代加工的工件送到機床的加工位置上和已加工工件從加工位置上取下來的自動或半自動的機械裝置。數控機床上下料機械手用于效率高、時間短、工件裝卸頻繁的雙主軸雙通道數控車床，能大幅度的提高生產效率，能代替繁重的勞動來實現生產的自動化和機械化。桁架數控機床機械手由主體、驅動系統和控制系統三個基本部分組成。按機器人結構分類為直角坐標型，機械手沿二維直角坐標系移動。主體部分通常采用龍門式結構，由y向橫梁與導軌、z向滑枕、十字滑座、立柱、過渡連接板和基座等部分組成，z向的直線運動皆為交流伺服電動機通過蝸輪減速器驅動齒輪與y向橫梁、z向滑枕上固定的齒條作滾動，驅動移動部件沿導軌快速運動。移動部件為質量較輕的十字滑座和z向滑枕，滑枕采用由鋁合金拉制的型材。橫梁采用方鋼型材，在橫梁上安裝有導軌和齒條.
