| 品牌 : | 騰宇 | 型號 : | 齊全 |
| 材質 : | 不銹鋼 | 截面形狀 : | O型 |
| 性質 : | 耐高溫,耐高壓,耐腐蝕 | 作用 : | 固定密封 |
| 是否進口 : | 否 | 適用范圍 : | 汽車,門窗,泵 |
| 厚度 : | 5 | 使用溫度 : | 500 |
| 使用壓力 : | 50 |

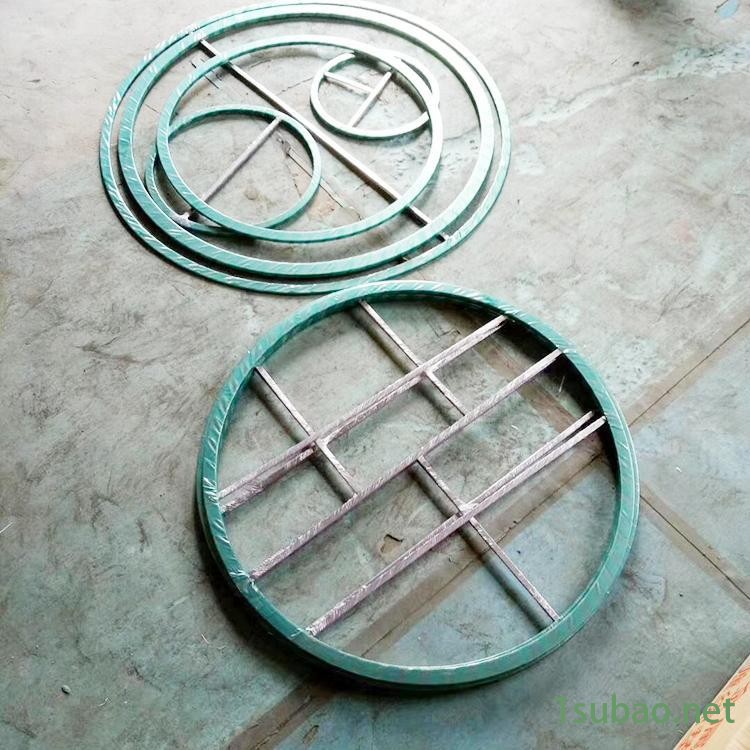

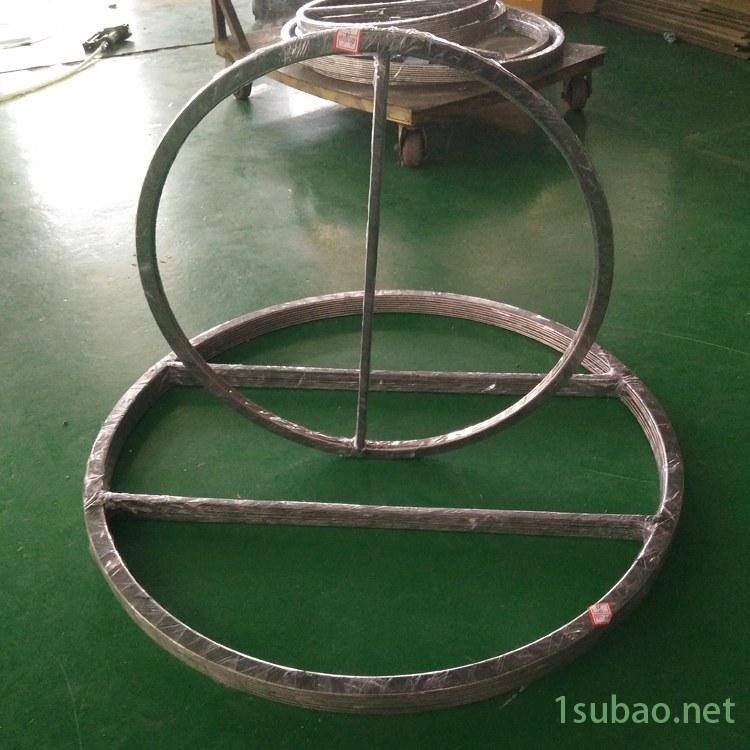

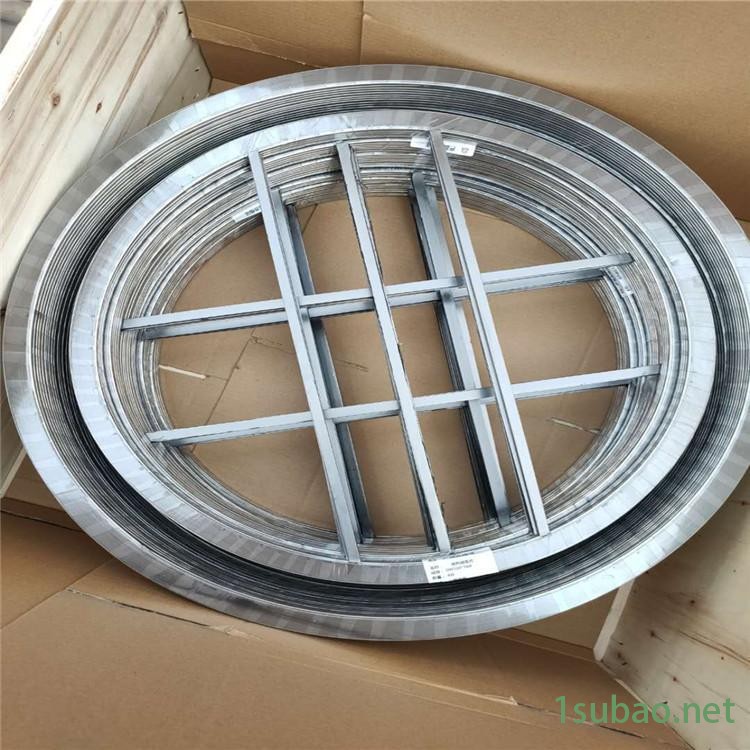

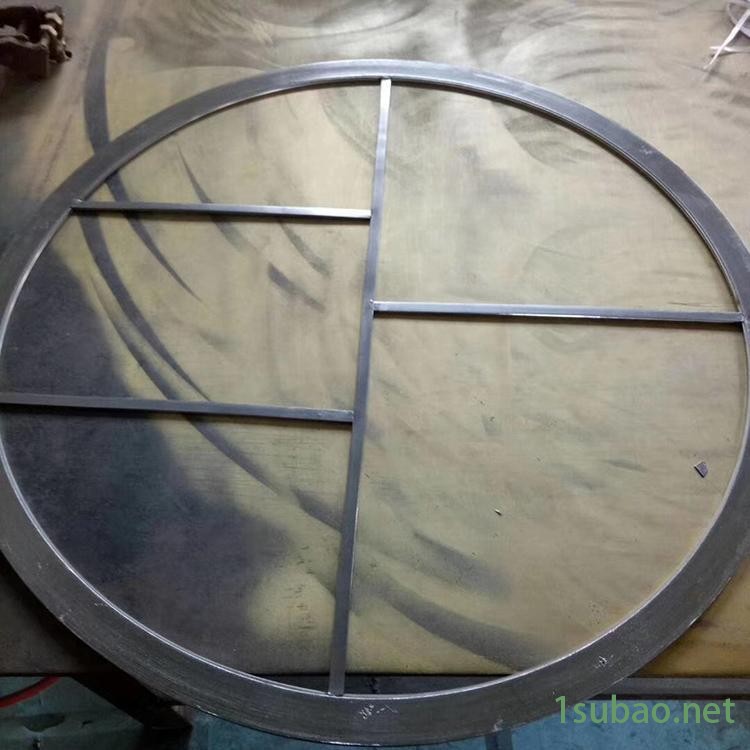

在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片 焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型：

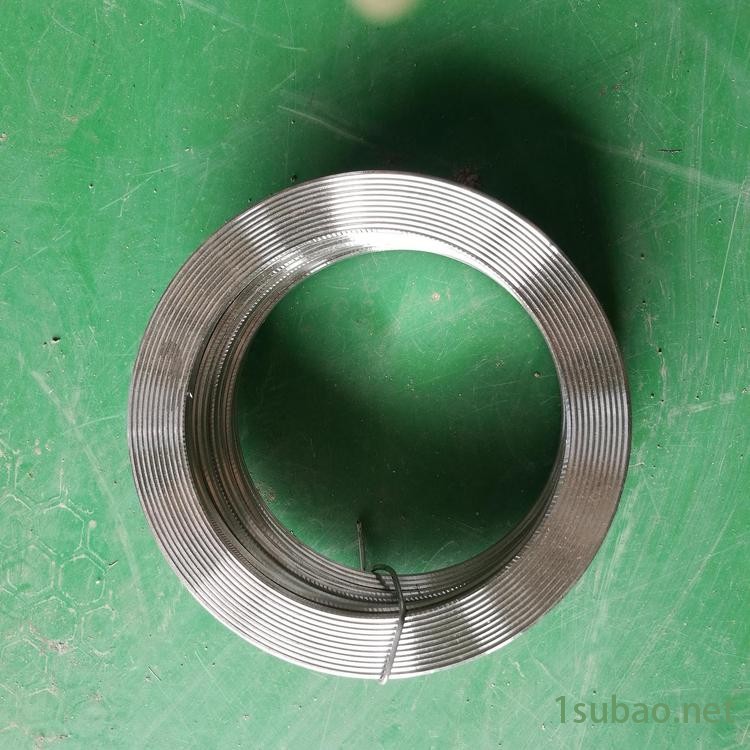

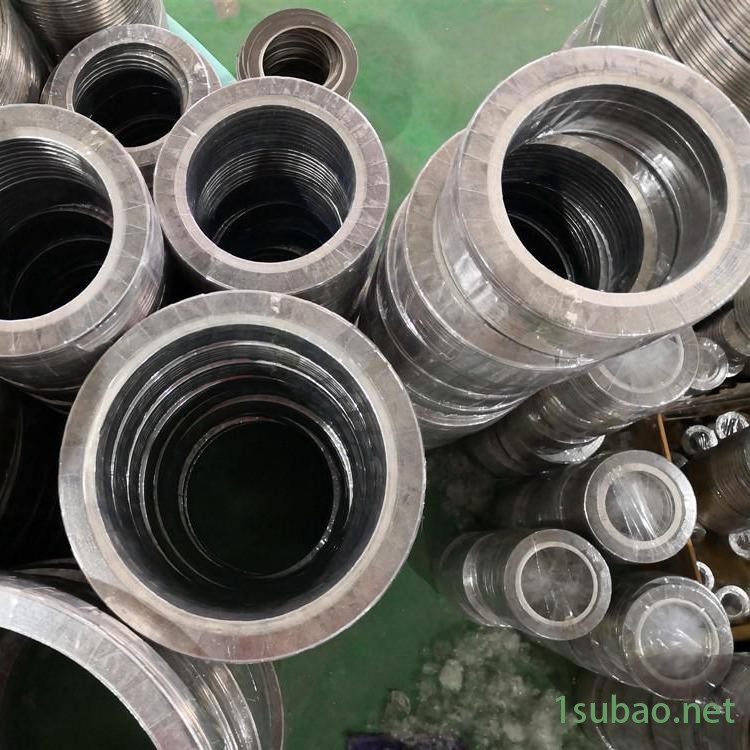

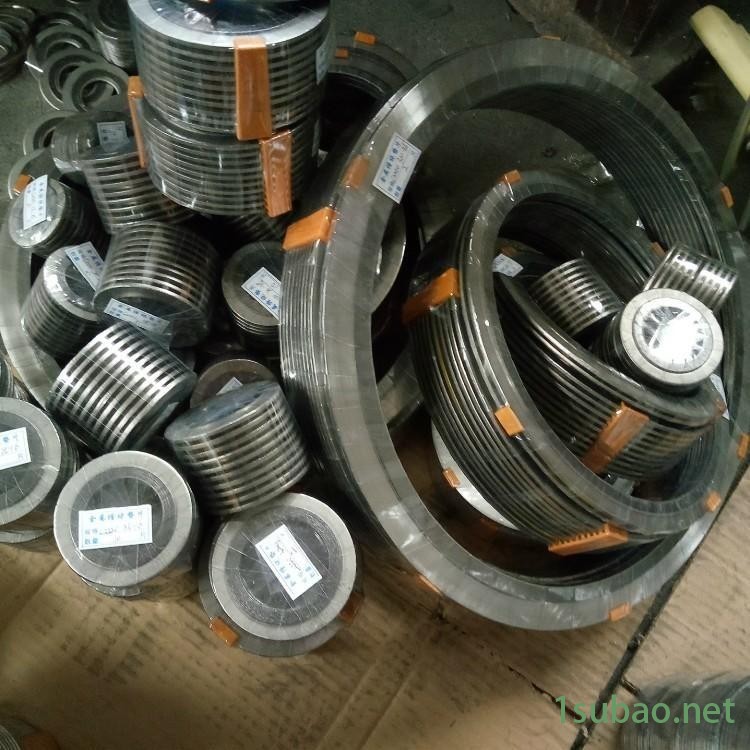

金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、聚四氟乙烯墊片、等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。
選用墊片時還應考慮以下因素：
? ? ? a、有良好的壓縮及回彈性能，能適應溫度和壓力的波動；
? ? ? b、有良好的可塑性，能與法蘭密封面很好的貼合； ?
? ? ? c、對有應力腐蝕開裂傾向的某些金屬（如奧氏體不銹耐酸鋼）法蘭，應保證墊片材料不含引起各種腐蝕的超量雜質，如控制墊片氯離子含量以對法蘭腐蝕；
? ? ? d、不污染介質；
? ? ? e、對密封高度毒性的化學品，要求墊片應具有更大的安全性；對于輸送易燃液體的管道系統，要求墊片用于法蘭上的極高使用壓力和極高使用溫度在限制范圍內；
? ? ? f、低溫時不易硬化，收縮量小，高溫時不易軟化，抗蠕變性能好；
? ? ? g、加工性能好，安裝及壓緊方便；
金屬纏繞墊片的性能和參數數美系(即我余預緊應力越大，營國率越小)， 1.2 墊片的高溫性能高溫工況下，密封元件材料的物理性能和力學性能都將發生變化，如高擔會降低格片的網彈作力:高溫下墊片發生額變松范導致整片應力下降，高溫下墊片村質發生老化。園南，與常溫密封相比。高溫密封要困難得多，要保證高圍下所用整片的長期密封性能，僅靠常溫試驗數據是不夠的，建立能模報實際工說的高溫試驗裝置，透面對墊片熱志力學性能和高溫工配條件下的密封性能進行長期、系統試驗研究就顯得十分必要。 .2.1 金屬纏繞墊片高溫壓縮及回彈性能和常溫條件一樣。墊片高溫壓縮及回彈性能通過試驗測定以不銹鋼柔性石墨纏繞墊片的試驗為例。選定五個溫度等級分別為5.5.00000.500C.在恒定的試驗溫度下。墊片空力由較低到高理級加載，選定的整片金屬纏繞墊片應力等級分別為40.55.70 85 MPa,可以得到不同溫度等級下墊片應力和變形量之間的關系。
