數控鉆床高速鉆銑床

數控鉆床高速鉆銑床

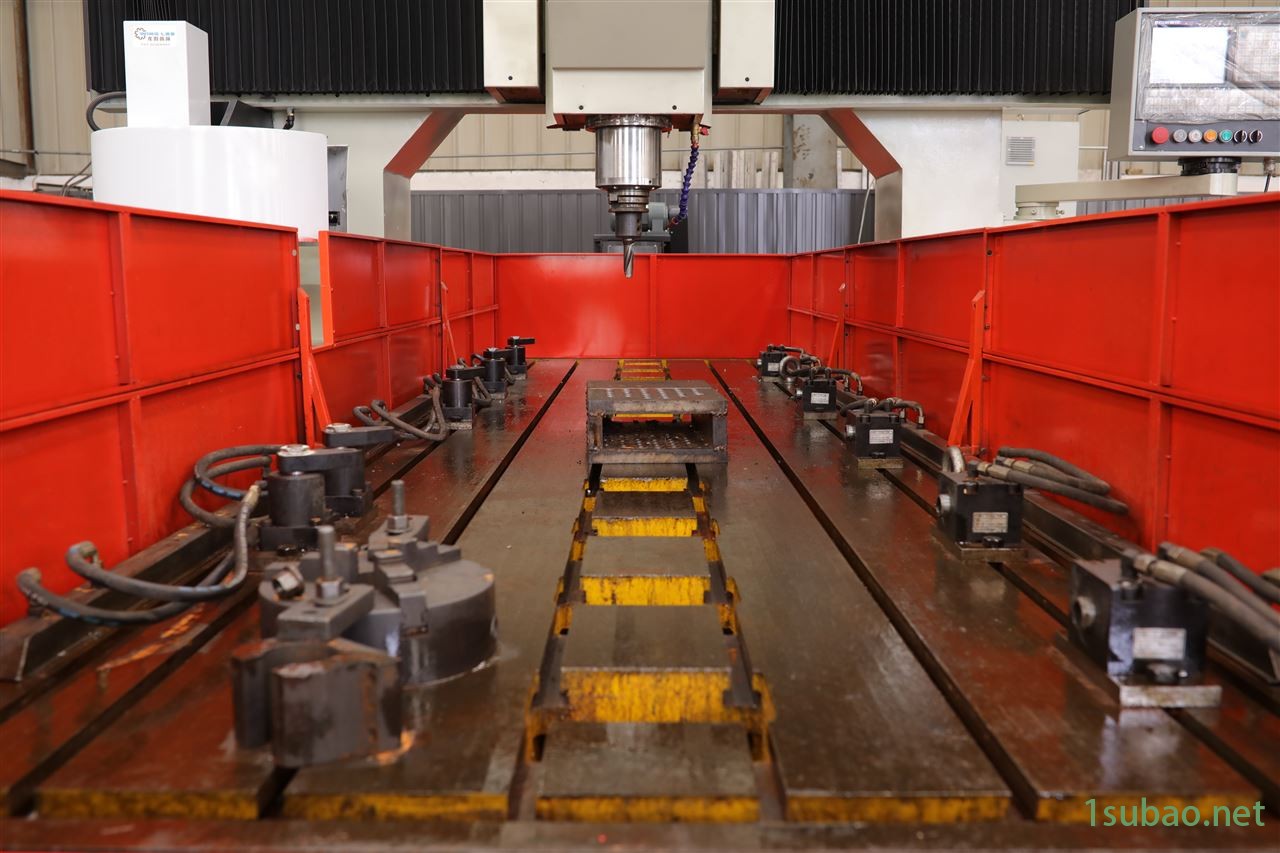

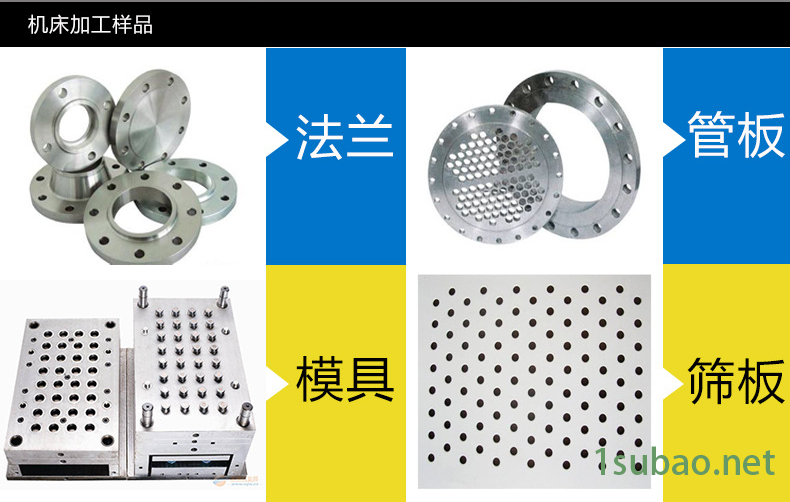

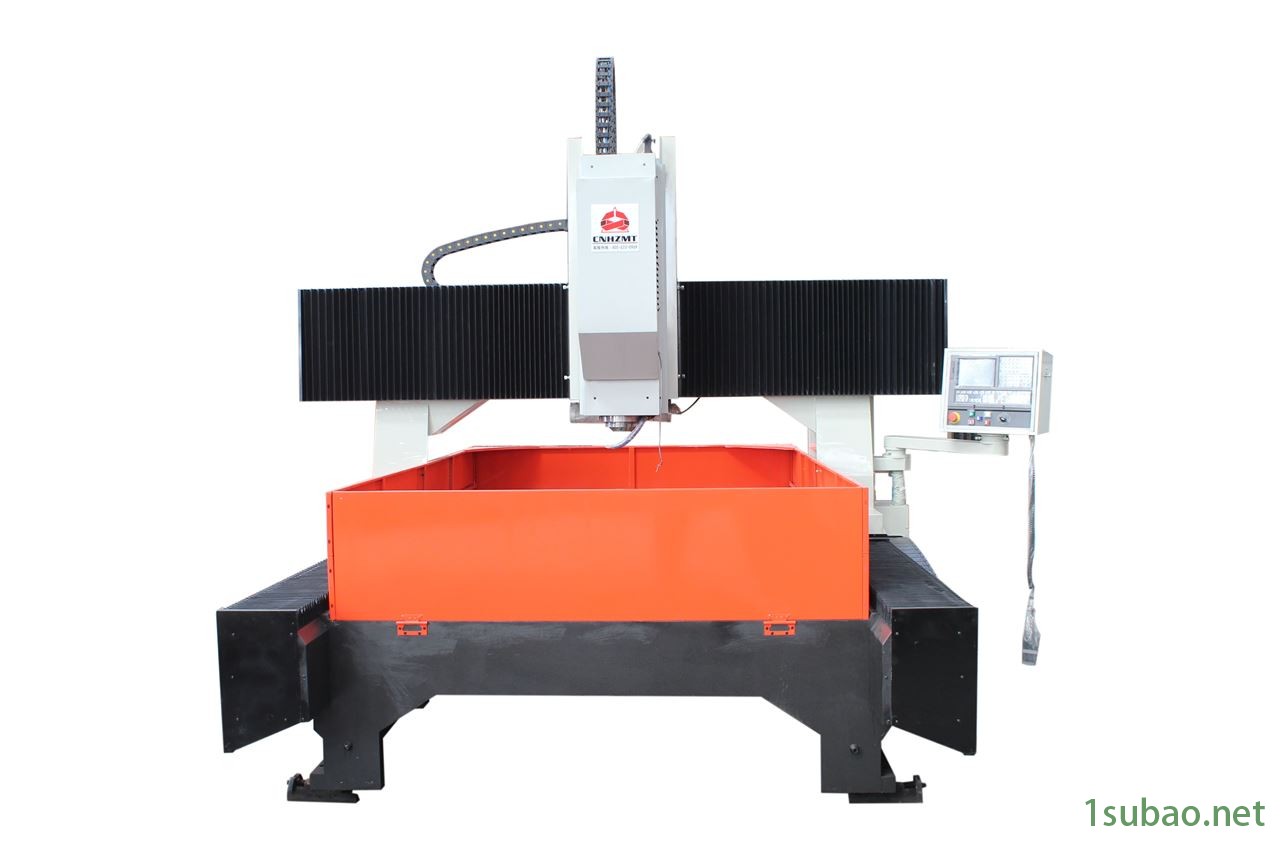

 本設備主要用于設備管板、法蘭、平板、環形等零件的高效鉆、銑、攻絲加工。可用于石油化工機械及配件、環保設備配件、電器模具、醫療設備——臭氧發生器、工程機械、工程建筑類、管道配件、輕工機械、大型游樂設備、冶金機械等領域設備的更精準、更便捷的加工。可在單質材料及復合材料上鉆孔，銑削，攻絲。鉆床加工過程數字控制，操作方便。能實現自動化、高精度、多品種大批量生產。

數控鉆床的銑加工技術：線路板數控鉆床的銑技術包括選擇走刀方向、補償方法、定位方法、框架的結構、下刀點。都是保證銑加工精度的重要方面。

1、走刀方向、補償方法：

當銑刀切入板材時，有一個被切削面總是迎著銑刀的切削刃，而另一面總是逆著銑刀的切削刃。前者，被加工面光潔，尺寸精度高。主軸總是順時針方向轉動。所以不論是主軸固定工作臺運動或是工作臺固定主軸運動的數控銑床，在銑印制板的外部輪廓時，要采用逆時針方向走刀。

這就是通常所說的逆銑。而在線路板內部銑框或槽時采用順銑方式。銑板補償是在銑板時機床自動安照設定值讓銑刀自動以銑切線路的中心偏移所設定的銑刀直徑的一半，即半徑距離，使銑切的外形與程序設定保持*。同時如機床有補償的功能必需注意補償的方向和使用程序的命令，如使用補償命令錯誤會使線路板的外形多或少了相當于銑刀直徑的長度和寬度的尺寸。

2、定位方法和下刀點：

定位方法可分為兩種；一是內定位，二是外定位。定位對于工藝制定人員也十分重要，一般在線路板前期制作時就應確定定位的方案。

內定位是通用的方法：

所謂內定位是選擇印制板內的安裝孔，插撥孔或其它非金屬化孔作為定位孔。孔的相對位置力求在對角線上并盡可能挑選大直徑的孔。不能使用金屬化孔。因為孔內鍍層厚度的差異會影響你所選定位孔的*性，同時在取板時很容易造成孔內和孔表面邊緣的鍍層損壞，在保證印制板定位的條件下，銷釘數量愈少愈好。一般小的板使用2枚銷釘，大板使用3枚銷釘，其優點是定位準確，板外形變形小精確度高外形好，銑切速度快。其缺點板內各種孔徑種類多需備齊各種直徑的銷釘，如板內沒有可用的定位孔，在先期制作時需要與客戶商討在板內加定位孔較，較為煩瑣。同時每一種板的銑板模板不同管理較為麻煩，費用較高。

采用在板子外部加定位孔作為銑板的定位孔：

其優點是便于管理，如果先期制作規范好的話，銑板模板一般在十五種左右。由于使用外定位所以不能一次將板銑切下來，否則線路板十分容易損壞，特別是拼板，因銑刀和吸塵裝置會將板子帶出造成線路板損壞和銑刀折斷。而采用分段銑切留結合點的方法，先銑板當銑板完了以后程序暫停然后將板用膠帶固定，執行程序的第二段，使用3mm至4mm的鉆頭將結合點鉆掉。其優點是模板少費用小易于管理，可銑切所有板內無安裝孔和定位孔的線路板，小工藝人員管理方便，特別是CAM等先期制作人員的制作可簡單化，同時可優化基材的利用率。缺點是由于使用鉆頭，線路板外形留有至少2-3個凸起點不美觀，可能不符合客戶要求，銑切時間長，工人勞動強度稍大。

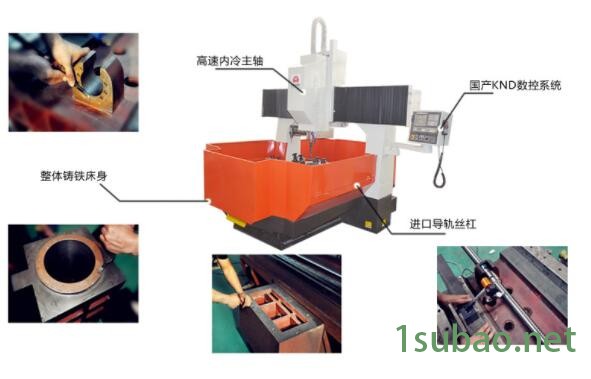

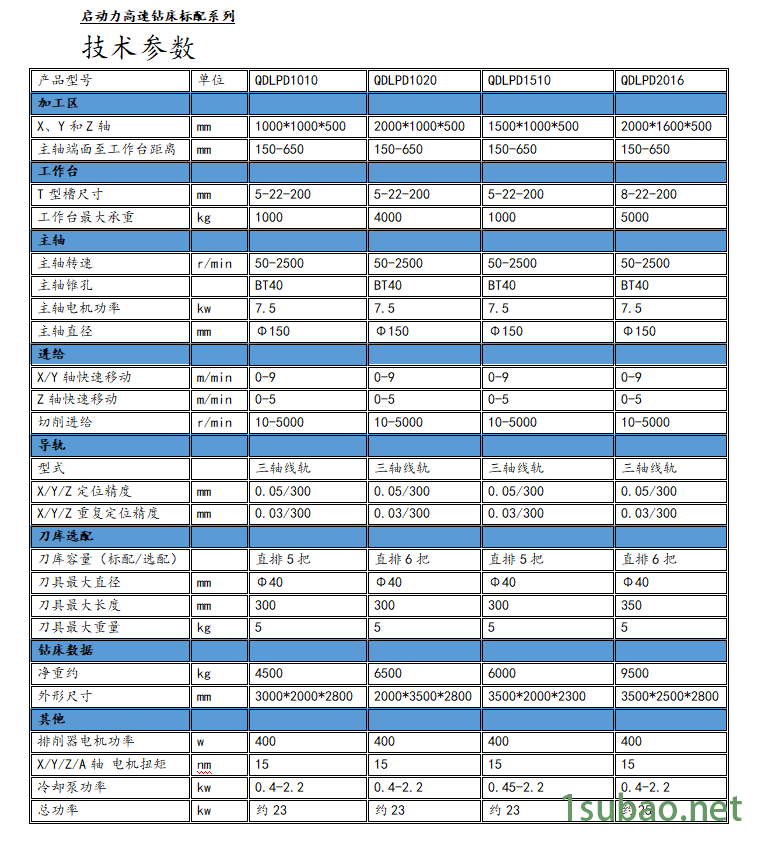

?技術參數

?
