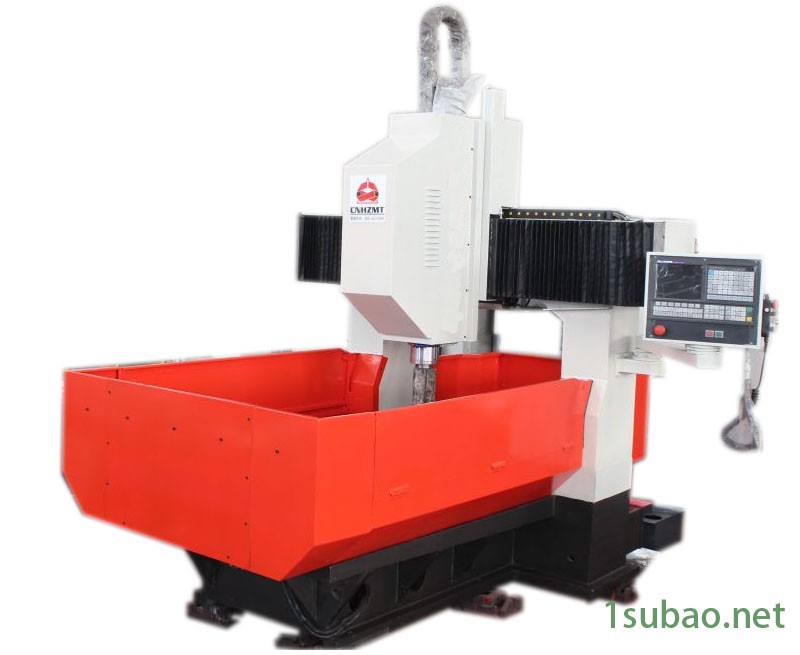

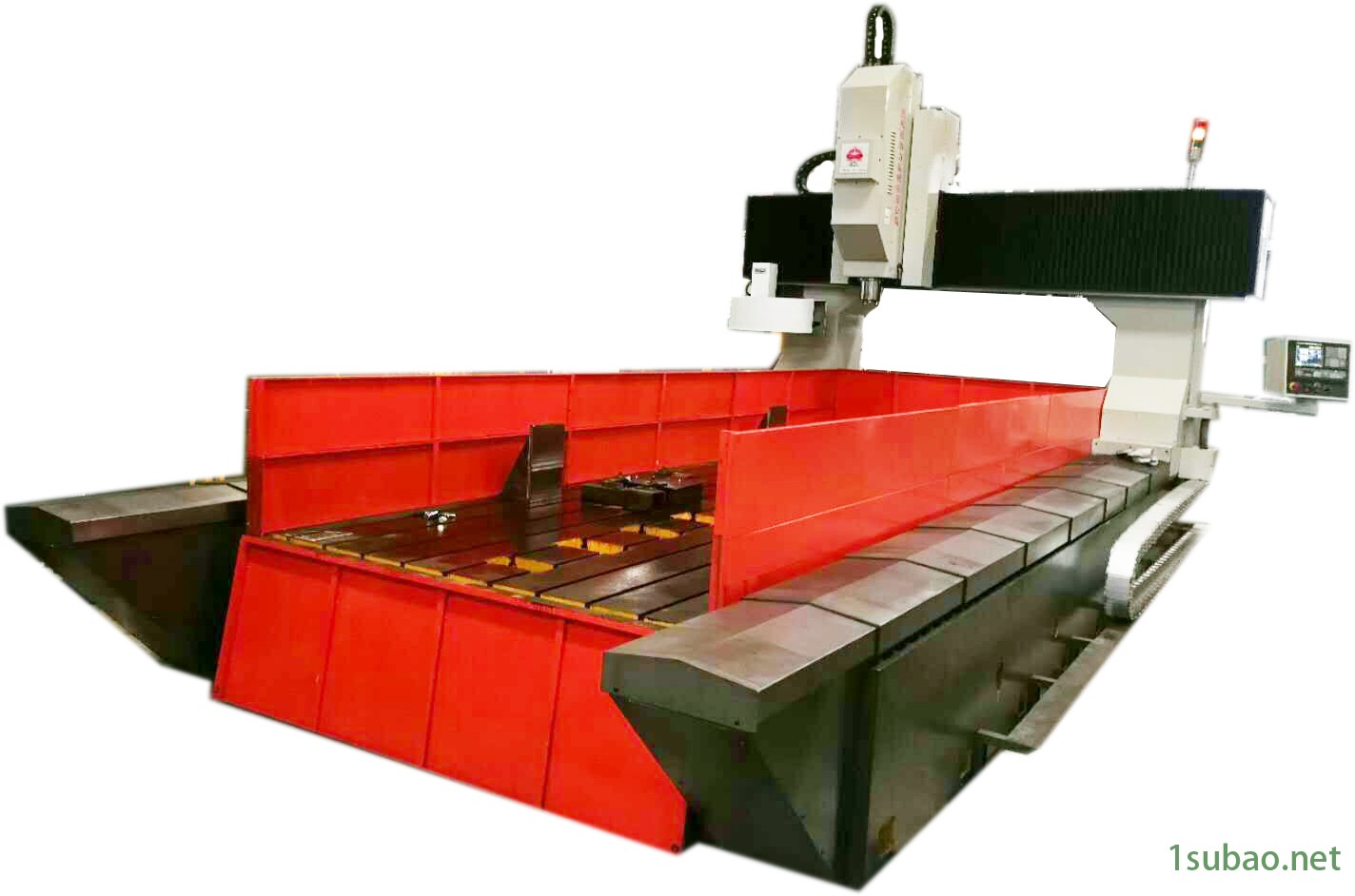

數控龍門高速鉆銑床
高速鉆銑床標配什么系統
機床主要采用廣數或者KND數控系統。可選配西門子或者發那科或者三菱。且主要電器元器件采用歐姆龍、施耐德、德力西、正泰等用戶信賴的品牌。為機床的穩定運行提供了強有力保障。減少機床電器故障的發生。
數控龍門高速鉆銑床
?
機床精度執行標準
GB/T9061-1988.金屬切削機床通用技術條件。GB5226-1-2002.機械安全、機械電氣設備通用技術條件。JB/T10051-99金屬切削機床液壓系統通用技術條件。JB/T6105-92數控機床液壓泵站技術條件。JB/T7452-94數控機床潤滑系統供油裝置技術條件。JB/T8356.2-96機床包裝技術條件。GB15760-1995.金屬切削機床安全防護通用技術條件。機床計量單位采用法定單位。機床幾何精度、工作精度、數控精度，按照現行標準及相關標準制定的出廠精度檢驗單執行。
七、技術參數：
型號 | HZPD2020 | |
大加工工件尺寸 | 大鉆孔及銑削中心距（長×寬）（mm） | 2000×1500 |
大加工高度 | 350 | |
T型槽尺寸 | 22mm | |
鉆銑削動力箱 | 數量 | 1 |
主軸錐孔 | BT40機械主軸 | |
大鉆孔直徑 | Φ20（硬質合金鉆頭） | |
Φ40（高速鋼麻花鉆頭） | ||
大攻絲 | M20 | |
主軸轉速（r/min） | 3000 | |
伺服主軸電機 | 11Kw 1000r/min | |
主軸下端面到工作臺面距離 | 500 | |
動力頭縱向移動 （X軸） | 大行程 | 2000 |
X軸移動速度（m/min） | 0-9 | |
X軸伺服電機功率（kW） | 2.2KW | |
動力頭橫向移動 （Y軸） | 大行程 | 1600 |
Y軸移動速度（m/min） | 0-9 | |
Y軸伺服電機功率（kW） | 2.2KW | |
動力頭滑臺垂直行程（Z軸） | Z軸行程 | 550 |
Z軸進給速度（m/min） | 0-5 | |
Z軸伺服電機功率（kW） | 2.2KW（帶 抱閘） | |
定位精度 | X、Y、Z軸 | ≤0.05/1000mm |
重復定位精度 | X、Y、Z軸 | ≤0.03 /1000mm |
排屑和冷卻（選配） | 排屑器型式 | 平板鏈?zhǔn)?/p> |
排屑速度（m/min） | 1m/min | |
排屑器電機功率（kW） | 0.75KW | |
冷卻泵電機功率（kW） | 150W | |
機床外形尺寸 | 長×寬×高（mｍ） | 約 3500*3000*3000 |
機床形式 | 鑄鐵整體鑄造加工 |
|
機床總重量 | 約8噸（10噸-13噸） |
|
