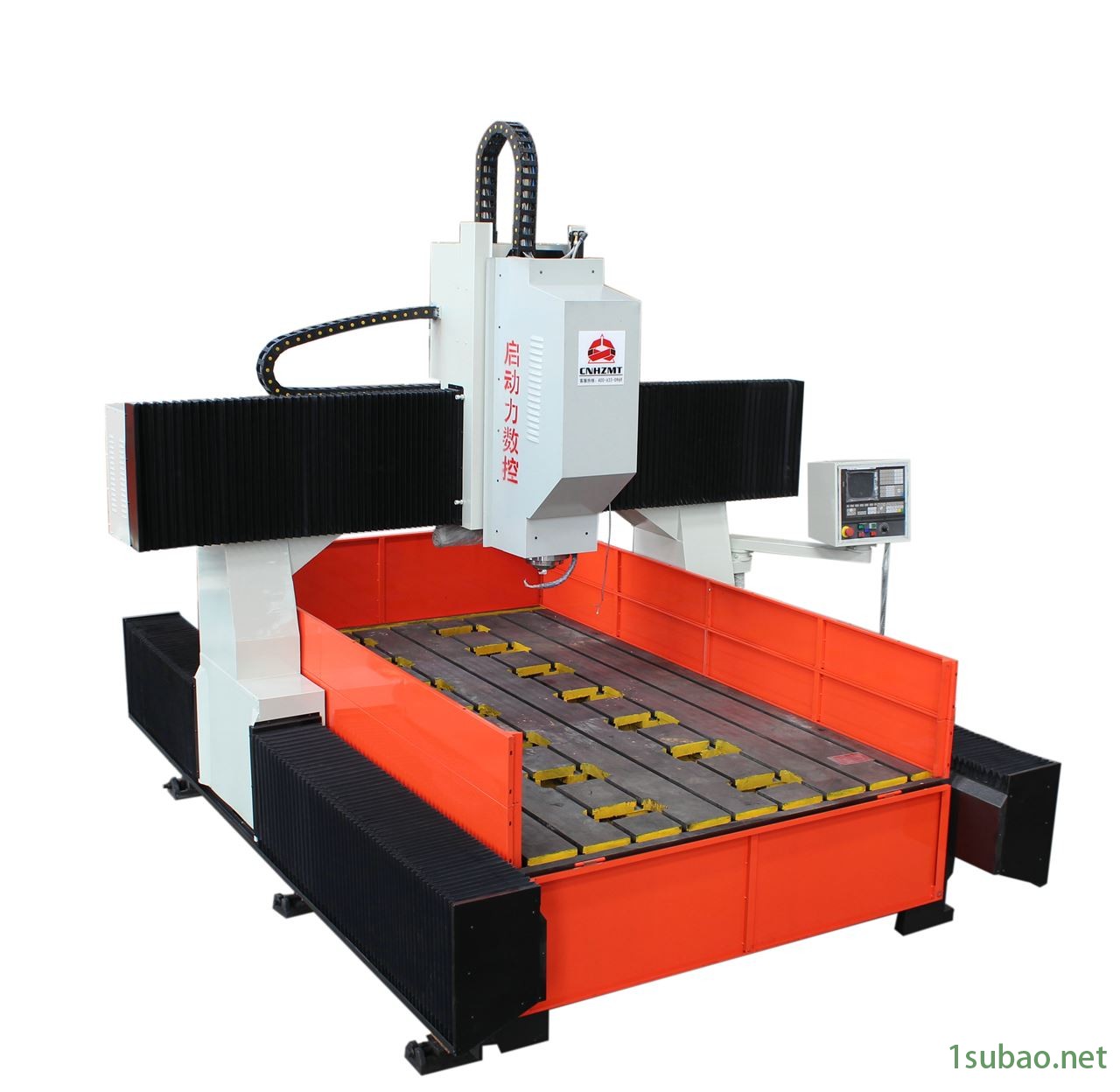

平面數控高速鉆銑床性價比高生產廠家
平面數控高速鉆銑床性價比高生產廠家
本設備主要用于設備管板、法蘭、平板、環形等零件的高效鉆、銑、攻絲加工。可用于石油化工機械及配件、環保設備配件、電器模具、醫療設備——臭氧發生器、工程機械、工程建筑類、管道配件、輕工機械、大型游樂設備、冶金機械等領域設備的更精準、更便捷的加工。可在單質材料及復合材料上鉆孔，銑削，攻絲。鉆床加工過程數字控制，操作方便。能實現自動化、高精度、多品種大批量生產。
?
1.床身工作臺：
床身系整體鑄造而成，經人工時效熱處理去除內應力后加工，動靜剛性具佳，不變形。工作臺面開有T型槽 ，槽間距200mm便于工件的裝夾。工作臺zui大承重5噸。床身左、右側面上布置超高承載力的直線導軌副和精密絲杠副。驅動系采用伺服電機和精密絲杠副驅動，使龍門作X軸方向移動。床身底面上分布有可調螺栓，可以方便地調整床身工作臺的水平。
2.移動式龍門
龍門系整體鑄造而成，經人工時效熱處理去除內應力后加工，動靜剛性具佳，不變形。在龍門前側安裝有兩條超高承載力的滾動直線導軌副。并在上方安裝有一套精密滾珠絲杠副及一臺伺服電機，使動力頭滑板作Y軸方向移動。在動力頭滑板上安裝一個鉆削動力頭。龍門的移動是由伺服電機帶動滾珠絲杠的旋轉來實現的。
3.數控動力頭滑板
Z方向由2.4KW伺服電機經齒形同步帶和滾珠絲杠副驅動鉆削動力頭實現動力頭快進、工進、快退、停止等動作。具有自動斷屑、退屑、暫停功能。
4.鉆削動力頭
鉆削動力頭采用主軸伺服電機，通過齒形同步帶帶動精密主軸。進給為伺服電機和滾珠絲杠驅動。X、Y軸能夠聯動，采用半閉環控制，能夠?qū)崿F(xiàn)直線、圓弧插補功能。設定高度后，當鉆頭快進接觸工件，可自動轉換為工進。當鉆頭鉆透工件后，可自動轉換為快退，實現自動進給循環。工作進給速度由數控調整設定。
5.平板鏈?zhǔn)阶詣?dòng)排屑器（可選配）和循環冷卻裝置
本機床配有平板鏈?zhǔn)阶詣?dòng)排屑器、集屑車和循環冷卻裝置。
6.自動潤滑裝置及防護裝置
本機床配有自動潤滑裝置，可以對各處導軌、絲杠、軸承等運動副進行自動潤滑。解除了設備維護的后顧之憂。機床X軸、Y軸均配備防塵防護罩，工作臺四周安裝有防水濺擋板。
7.快速夾緊系統（可以選配）
可選配快速夾緊液壓系統，用以完成工件的快速夾緊。
8.全數字?jǐn)?shù)控控制系統
1）、具備斷屑功能，可在人機界面上設定斷屑時間和斷屑周期。
2）、具備提刀排屑功能，可在人機界面上設定提刀高度，鉆削到此高度時，鉆頭正轉快速提起至工件上方，再快進至鉆削面并自動轉換為工進。
3）、具備CAD圖形自動轉換成加工程序功能。
4）、具備根據不同的孔徑自動調整進給量與轉速功能。
5）、集中式操作控制箱及手持單元。為方便編程、存儲、顯示和通訊，操作界面具有人機對話、誤差補償、自動報警等功能。
6）、工件孔位可采用鍵盤或CAD軟盤輸入后自動生成加工程序，或通過RS232接口輸入加工程序進行數控加工。該設備具備加工前孔位預演和復檢功能，操作十分方便。
7）、機床使用正常條件
電源：三相AC380V±10%，50Hz±1
環境溫度：0°~45°
本機床可進行故障檢測、報警，報警界面全中文，機床電柜采用全封閉式。
七、機床精度執行標準
GB/T9061-1988.金屬切削機床通用技術條件。GB5226-1-2002.機械安全、機械電氣設備通用技術條件。JB/T10051-99金屬切削機床液壓系統通用技術條件。JB/T6105-92數控機床液壓泵站技術條件。JB/T7452-94數控機床潤滑系統供油裝置技術條件。JB/T8356.2-96機床包裝技術條件。GB15760-1995.金屬切削機床安全防護通用技術條件。機床計量單位采用法定單位。機床幾何精度、工作精度、數控精度，按照現行標準及相關標準制定的出廠精度檢驗單執行。八、技術參數：
?
| 型號 | QDLPD2000*1000 | |
| zui大加工工件尺寸 | zui大鉆孔及銑削中心距（長×寬）（mm） | 2000*1000 |
| zui大加工高度 | 300 | |
| T型槽尺寸 | 22mm | |
| 鉆銑削動力箱 | 數量 | 1 |
| 主軸錐孔 | BT50 加工中心主軸 | |
| zui大鉆孔直徑 | Φ50 | |
| 主軸轉速（r/min） | 50-3000 | |
| 伺服主軸電機功率（kW） | 11kW | |
| 主軸下端面到工作臺面距離 | 500 | |
| 動力頭縱向移動 | zui大行程 | 2000 |
| （X軸雙驅） | X軸移動速度（m/min） | 0-9 |
| X軸伺服電機功率（kW） | 2.4KW | |
| X軸線軌 | 型號：45（2條） | |
| X軸絲杠 | 型號：4010 | |
| 動力頭橫向移動 | zui大行程 | 2000 |
| （Y軸） | Y軸移動速度（m/min） | 0-9 |
| Y軸伺服電機功率（kW） | 2.4KW | |
| Y軸線軌 | 型號：45（2條） | |
| Y軸絲杠 | 型號：4010 | |
| 動力頭滑臺垂直行程（Z軸） | Z軸行程 | 500 |
| Z軸進給速度（m/min） | 0-5 | |
| Z軸伺服電機功率（kW） | 2.4KW（帶抱閘） | |
| Z軸線軌 | 型號：45（2條） | |
| Z軸絲杠 | 型號：5010 | |
| 定位精度 | X、Y、Z軸 | ≤0.05/300 |
| 重復定位精度 | X、Y、Z軸 | ≤0.03/300 |
| 排屑和冷卻 | 排屑器型式 | 平板鏈?zhǔn)?/td> |
| 排屑速度（m/min） | 1m/min | |
| 排屑器電機功率（kW） | 400W | |
| 冷卻 | 冷卻泵電機功率（kW） | 400W |
| 機床外形尺寸 | 長×寬×高（mｍ） | 約 3200x2500x2800 |
| 機床形式 | 鑄鐵整體鑄造加工 | 鑄鐵整體鑄造加工 |
| 機床總重 | QDLPD1616 | 凈重約：10T |
?
工作完成后的注意事項
加工完成后的注意事項
1、清除切屑、擦拭機床，使用機床與環境保持清潔狀態。
2、注意檢查或更換磨損壞了的機床導軌上的油擦板。
3、檢查潤滑油、冷卻液的狀態，及時添加或更換。
4、依次關掉機床操作面板上的電源和總電源。
5、機床開機時應遵循先回零（有特殊要求除外）、手動、點動、自動的原則。機床運行應遵循先低速、中速、再高速的原則，其中低速、中速運行時間不得少于2-3分鐘。當確定無異常情況后，方可開始工作。
6、嚴禁在卡盤上、*間敲打、矯正和修正工件，必須確認工件和刀具夾緊后方可進行下一步工作。
7、操作者在工作時更換刀具、工件、調整工件或離開機床時必須停機。
8、機床上的保險和安全防護裝置，操作者不得任意拆卸和移動。
9、機床開始加工之前不許采用程序校驗方式檢查所用程序是否與被加工零件相仿，待確認無誤后，方可管好安全防護罩，開動機床進行零件加工。
10、機床附件和量具、刀具應妥善保管，保持完整與良好，丟失或損壞招架賠償。
11、實訓完畢后應清掃機床，保持清潔，將尾座和拖板移至床尾位置，并切斷機床電源。
12、機床在工作中發生故障或不正常現象時應立即停機，保護現場，同時立即報告現場負責。
13、操作者嚴禁修改機床參數。必要時必須通知設備管理員，請?jiān)O(shè)備管理員修改。
14、了解零件圖的技術要求，檢查毛坯尺寸、形狀有無缺陷。選擇合理的安裝零件方法。
15、正確地選用數控車削工具，安裝零件和刀具要保證準確牢固。
16、了解和掌握數控機床控制和操作面板及其操作要領，將程序準確地輸入系統，并模擬檢查、室切，做好加工前的各項準備工作。
17、加工過程中如發現車床運轉聲音不正常或出現故障時，要立即停車檢查并報告指導教師，以免出現危險。
?
