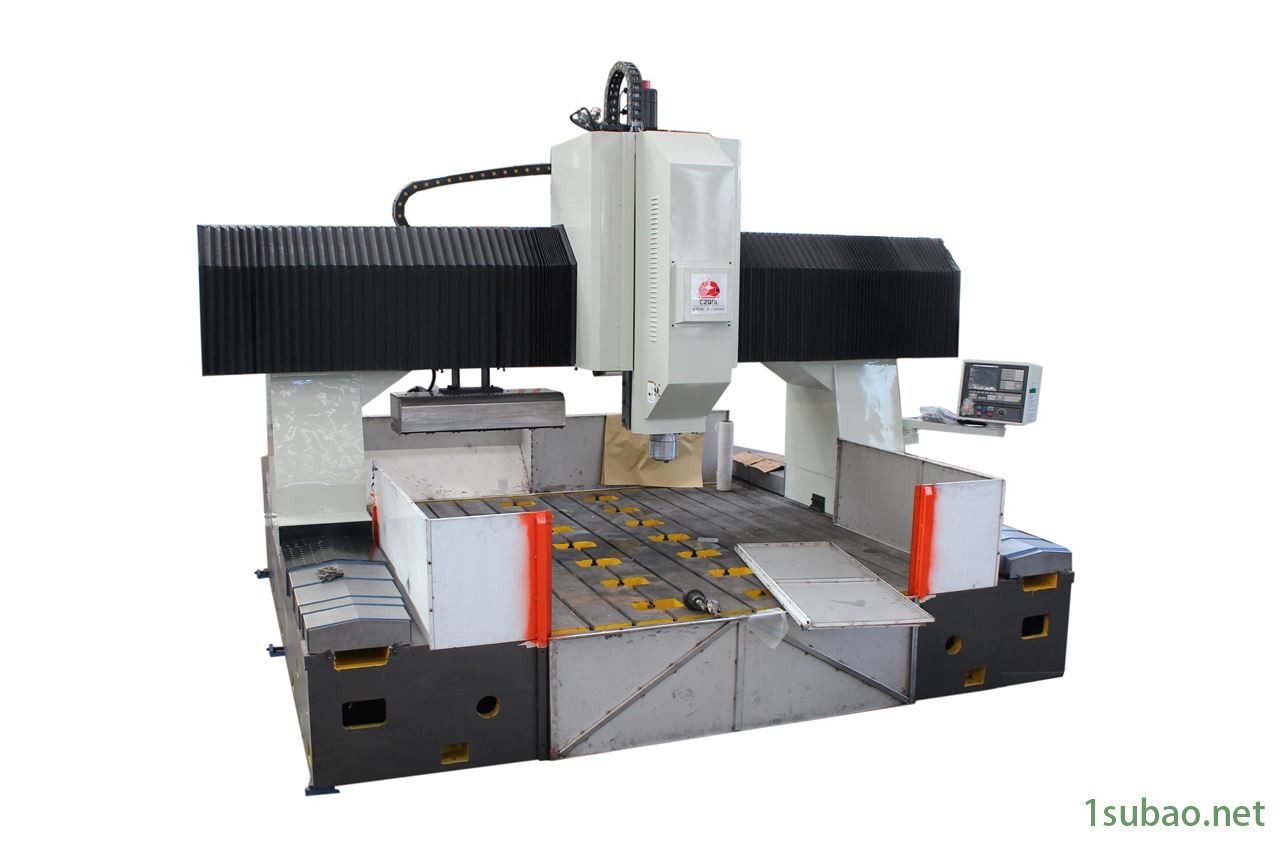

機床主要結構

本機床主要有床身、工作臺、龍門、鉆削動力頭、液壓系統、冷卻系統、自動潤滑系統、數控系統、電氣系統、排屑器等組成。

?

1.床身工作臺：

床身系整體鑄造而成，經人工時效熱處理去除內應力后加工，動靜剛性具佳，不變形。工作臺面開有T型槽 ，槽間距200mm便于工件的裝夾。工作臺zui大承重5噸。床身左、右側面上布置超高承載力的直線導軌副和精密絲杠副。驅動系采用伺服電機和精密絲杠副驅動，使龍門作X軸方向移動。床身底面上分布有可調螺栓，可以方便地調整床身工作臺的水平。

2.移動式龍門

龍門系整體鑄造而成，經人工時效熱處理去除內應力后加工，動靜剛性具佳，不變形。在龍門前側安裝有兩條超高承載力的滾動直線導軌副。并在上方安裝有一套精密滾珠絲杠副及一臺伺服電機，使動力頭滑板作Y軸方向移動。在動力頭滑板上安裝一個鉆削動力頭。龍門的移動是由伺服電機帶動滾珠絲杠的旋轉來實現的。

3.數控動力頭滑板

Z方向由2.4KW伺服電機經齒形同步帶和滾珠絲杠副驅動鉆削動力頭實現動力頭快進、工進、快退、停止等動作。具有自動斷屑、退屑、暫停功能。

4.鉆削動力頭

鉆削動力頭采用主軸伺服電機，通過齒形同步帶帶動精密主軸。進給為伺服電機和滾珠絲杠驅動。X、Y軸能夠聯動，采用半閉環控制，能夠?qū)崿F(xiàn)直線、圓弧插補功能。設定高度后，當鉆頭快進接觸工件，可自動轉換為工進。當鉆頭鉆透工件后，可自動轉換為快退，實現自動進給循環。工作進給速度由數控調整設定。

龍門采用鑄造鑄鐵而成，設計時充分考慮到用材和布筋的合理性，又經充分的人工時效處理，消除內應力，因此動、靜態剛性俱佳，變形量很小。
在龍門前面安裝有兩條高承載力的直線滾動導軌副；在導軌之間配有一根精密滾珠絲杠副，螺母帶動橫向溜板在Y向移動。橫向溜板的兩側安裝有柔性防護罩。?

動力箱滑枕的垂直（Z軸）運動由直線滾柱導軌副導向，由伺服電機通過滾珠絲杠副驅動。
動力箱為剛性精密主軸箱，采用中國臺灣BT50內冷主軸，可使用硬質合金內冷鉆頭，精度高。
配備中國臺灣液壓打刀缸，裝卸刀具方便。
主軸電機采用強過載型主軸變頻電機，經同步帶進行驅動主軸，轉速范圍廣。

??

七、機床精度執行標準

GB/T9061-1988.金屬切削機床通用技術條件。GB5226-1-2002.機械安全、機械電氣設備通用技術條件。JB/T10051-99金屬切削機床液壓系統通用技術條件。JB/T6105-92數控機床液壓泵站技術條件。JB/T7452-94數控機床潤滑系統供油裝置技術條件。JB/T8356.2-96機床包裝技術條件。GB15760-1995.金屬切削機床安全防護通用技術條件。機床計量單位采用法定單位。機床幾何精度、工作精度、數控精度，按照現行標準及相關標準制定的出廠精度檢驗單執行。

八、技術參數：

??
