| 工作溫度 | 各種 |
|---|---|
| 外形 | 各種 |
| 用途 | 電議 |
| 主體材料 | 鑄鋼 |
| 品牌 | 工凱閥門 |
| 型號 | Z41H |
| 加工定制 | 是 |
產品介紹
一、法蘭閘閥：
Z542W-1/2型傘齒輪傳動楔式雙閘板閘閥（煤氣專用閥）。本系列閥門安裝于各種污煤氣、潔凈煤氣、管路中作啟閉管路設備，主要用于冶金、制焦、煤氣、化工等企業煤氣管線的啟閉控制。
二、性能規范：
型號 公稱壓力 MPa 試驗壓力 工作溫度℃ 適用介質
強度（水） 密封（水）
Z542W 0.1 0.2 0.11 ≤100 煤氣
三、主要零件材料：
零件名稱 材料
閥體 HT200灰鑄鐵
閥蓋 HT200灰鑄鐵
手輪 HT200灰鑄鐵
閥板 本體
閥桿 45*碳素鋼
填料 油浸石棉盤根
墊片 橡膠石棉板
四、相關煤氣閥、閘閥產品系列：
Z15T-10內螺紋暗桿楔式閘閥 MZ948W-2電動城市煤氣快速啟閉閘閥
NKZ41H真空法蘭閘閥 MZ548W-2傘齒輪城市煤氣快速啟閉閘閥
BZ41H/W碳鋼.不銹鋼保溫閘閥 MZ48W-1.5暗桿手動城市煤氣快速啟閉閘閥
Z41H排渣閘閥 MZ44W-1.5城市煤氣快速啟閉閘閥
一、Z41H重型材質鑄鋼閘閥用途：
Z41H重型材質鑄鋼閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。本廠生產中壓閘閥Z41H-15、Z41H-25；高壓閘閥Z41H-40、Z41H-64、Z41H-100。
二、結構與特點：
1、Z41H型選材考究，符合國內外相關標準，材料的質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
三、閘閥Z41H-16、Z41H-25、 Z41H-40、 Z41H-64標準與規范：
1、設計制造：按GB/T12234-89的規定
2、結構長度：按GB/T12221-89的規定
3、法蘭面尺寸：按JB79 GB/T9112-9131的規定
4、檢查與試驗：安JB/T9092-99 GB/T13927-92的規定
5、傳動方式：手動、電動、齒輪

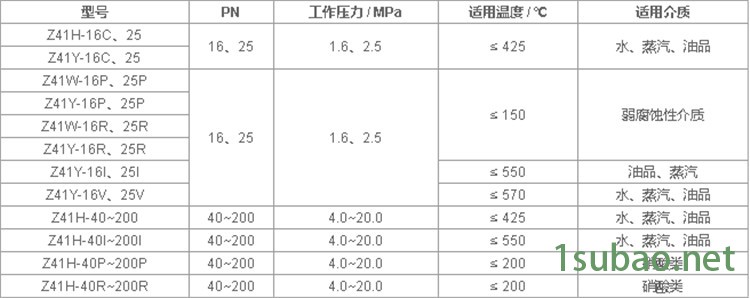

四、性能與規范：

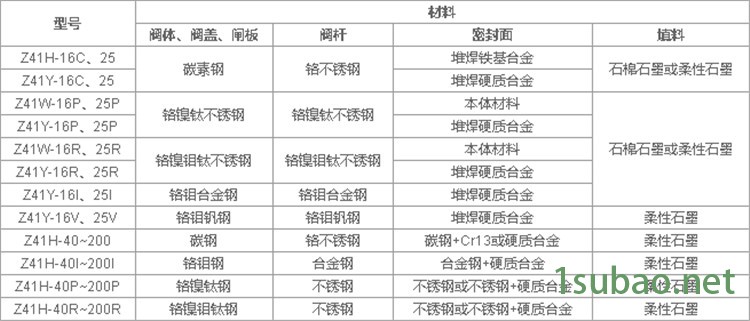

五、主要零件材料：
六、主要外形與尺寸：

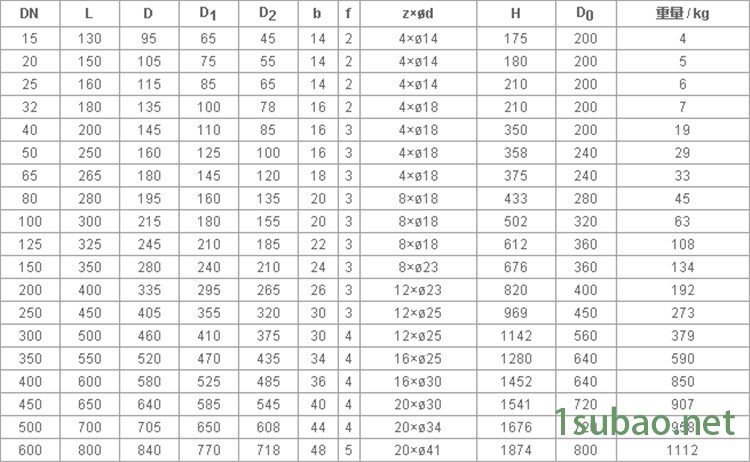

Z41H、Z41Y、Z41W 型 PN16 鋼制楔式閘閥主要外形及結構尺寸（mm）

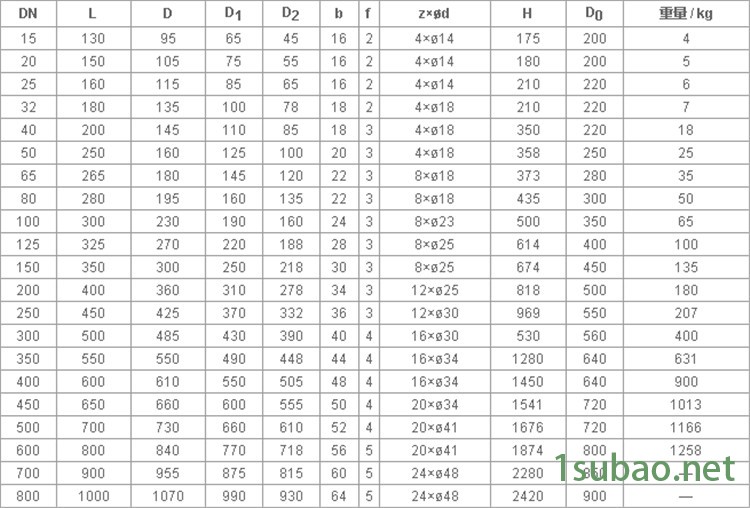

Z41H、Z41Y、Z41W 型 PN25 鋼制楔式閘閥主要外形及結構尺寸（mm）

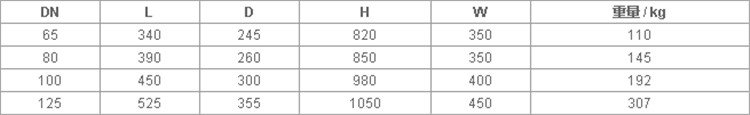

Z41H、Z41Y、Z41W 型 PN40 PN64鋼制楔式閘閥主要外形及結構尺寸（mm）

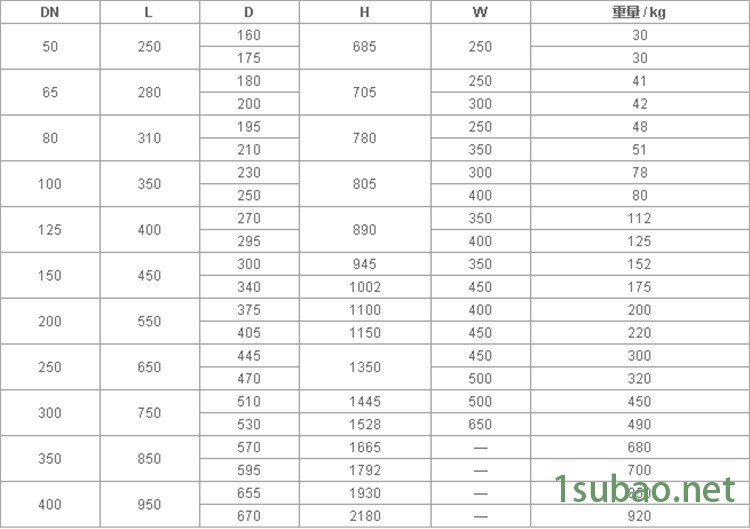

Z41H、Z41Y、Z41W 型 PN100鋼制楔式閘閥主要外形及結構尺寸（mm）

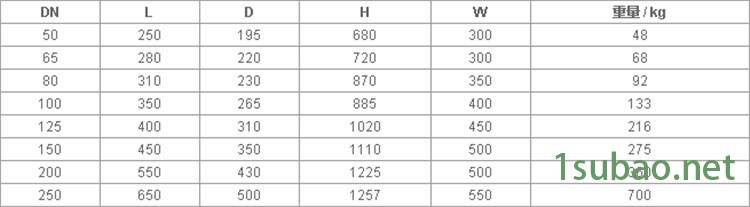

Z41H、Z41Y、Z41W 型 PN160 鋼制楔式閘閥主要外形及結構尺寸（mm）
