| 品牌 : | wanshunhua/萬順華 | 型號 : | GDY-1150型 |
| 加工定制 : | 是 | 類型 : | 光電液位開關 |
| 測量范圍 : | 點液位 | 輸出電流 : | 60mA |
| 測量精度 : | ±1mm | 工作溫度 : | -20～65℃ |
| 材質 : | 碳鋼鍍鎳或不銹鋼探頭 | 電源電壓 : | 9-25VDC |
| 適用范圍 : | 石油,石化,水工業,HVAC,機械裝備等 | 產地 : | 北京 |
| 是否進口 : | 否 | 是否跨境貨源 : | 否 |
| 萬順華科技 : | 010-89752511 |
GDY-1150型光電液位開關金屬燒結棱鏡耐壓防滲光電油位開關廠家
GDY-1150型光電液位開關金屬燒結棱鏡耐壓防滲光電油位開關廠家

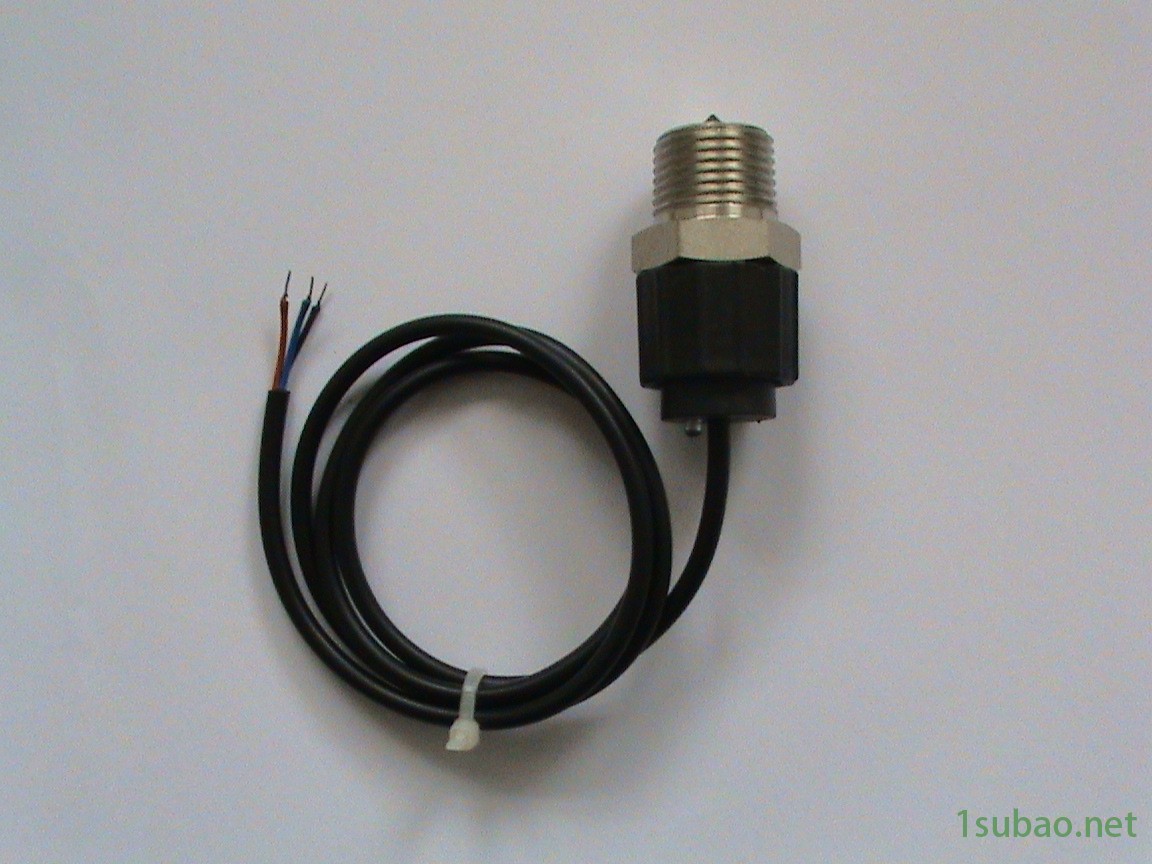

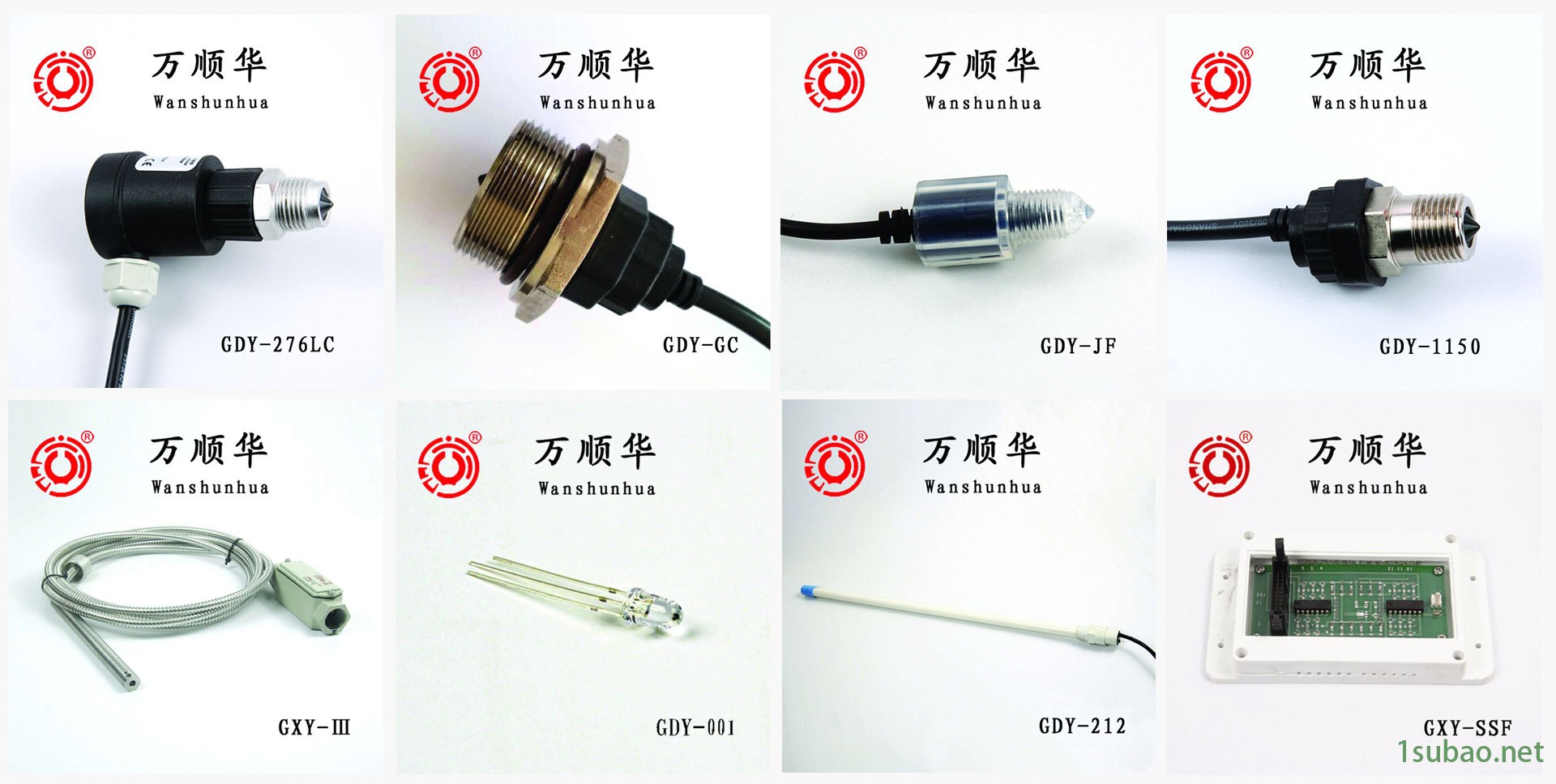

品名：光電(式)液位開關
規格：GDY-1150
特性：
沒有機械運動部件,可靠性高；
體積小，性?xún)r(jià)比高；
液位控制精度高，可重復性好。
原理：

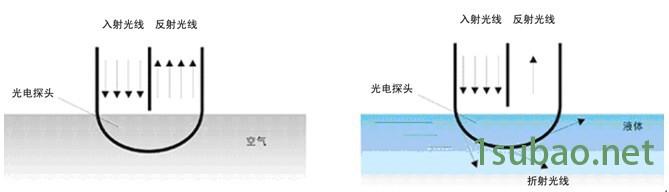

GDY-光電液位開關是利用光線的折射及反射原理，光線在兩種不同介質的分界面將產生反射或折射的現象。
光電液位開關工作原理如上圖所示，當被測液體浸沒光電液位開關時，則被測液體與光電液位開關形成一種分界面；當被測液體脫離光電液位開關時，則空氣與光電液位開關形成另一種分界面，這兩種分界面使光電液位開關內部光接收晶體管所接收的反射光強度不同，即對應兩種不同的開關狀態。
GDY-1150型光電液位開關金屬燒結棱鏡耐壓防滲光電油位開關廠家
應用：

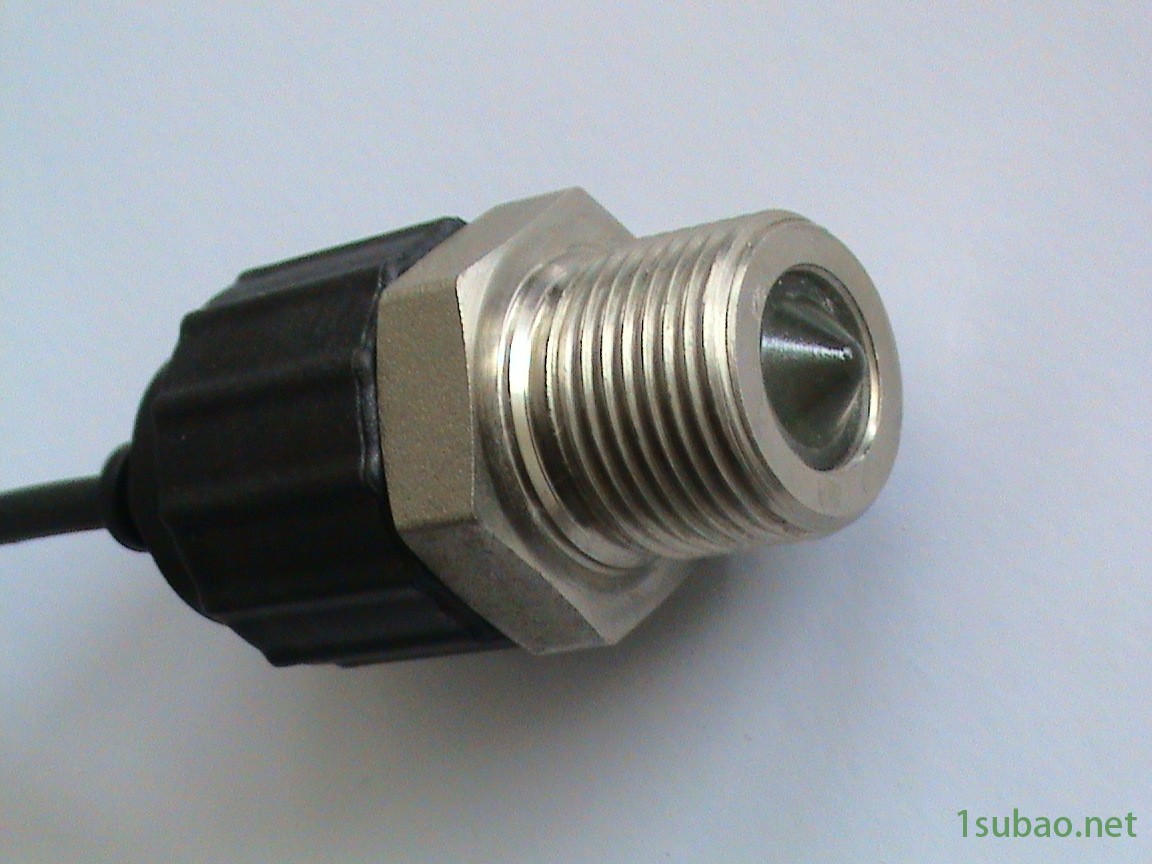

GDY-1150光電(式)液位開關，棱鏡熔接在金屬殼體上，耐壓60bar以上；分體式結構，特別適合HVAC、液壓設備等壓力容器，用于液位的關鍵點、上下限位點或多點液位準確可靠的測量監控、顯示報警、定點控制；同時，廣泛應用于水處理、造紙、印刷、發/變電設備、石油化工、食品、飲料、醫藥、染料工業、鐵路設備、重型機械等行業；潔凈低粘度（非結晶、非冷凍）液體均可使用。
參數：
技術參數： |
|
工作溫度： | -3085（介質溫度100）；不適用于冷凍液體和 結晶液體。 |
工作壓力： | 6Mpa。 |
重復精度： | ±1.0mm。 |
材質： |
|
感應頭材質： | 熔接玻璃； |
外殼材質： | 碳鋼鍍鎳（感應頭部分）/PVC（電路部分）/尼龍（螺帽）。 |
安裝螺紋： | 1/2NPT（扭轉力50Nm）或M20*1.5（扭轉力20Nm）。 |
電氣參數： |
|
電源電壓： | 5VDC;924VDC/AC;電源反接保護。 |
消耗電流： | 12VDC 30mA。 |
電磁兼容性： | 符合GB/T18268工業設備應用要求（等同IEC61326-1）。 |
輸出型式： | TTL/COMS、集電極開路輸出（NPN-C）。 |
電平信號輸出： | 高電平：10.5VVH12VDC,低電平：VL0.5VDC。 |
輸出電流： | 100mA。 |
輸出延時： | 5s±2s。 |
電纜出線： | 纜長1.5米；3芯,電源（BLK - GND、RED - V+）, 輸出（BLU - CONTROL）。 |

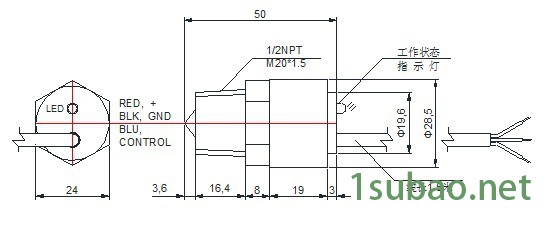

外形尺寸：
訂貨指南：
根據安裝類型指定部件號，需要知道輸入電源和輸出條件；
規格 | 輸入電源 | 電流接通時 探頭所處狀態 | 安裝類型 | ||
1/2NPT | M20×1.5 | ||||
電平信號輸出 | |||||
GDY-1150 | 514VDC | 濕 | 120101 | 120102 |
|
GDY-1150 | 514VDC | 干 | 120201 | 120202 |
|
TTL/COMS、集電極開路輸出（NPN-C） |
| ||||
GDY-1150 | 924VDC/AC | 濕 | 240101 | 240102 | |
GDY-1150 | 924VDC/AC | 干 | 240201 | 240202 | |
注:輸出型式代號：TTL/COMS輸出-T;集電極開路輸出-N;電平信號輸出-D。 | |||||
選型舉例：供電：12VDC；濕式；M20×1.5安裝螺紋；電平信號輸出。
選型代號：GDY-1150/120102/D。
注意事項：

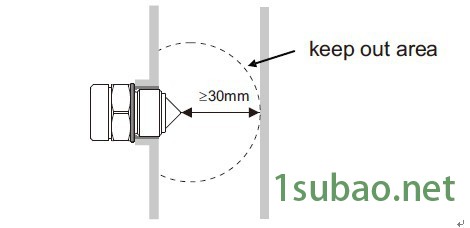

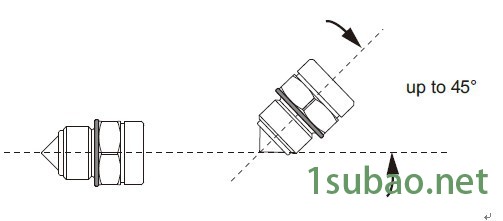

1、推薦安裝方式如下：
水平至45°安裝。
2、至側壁30mm以上。

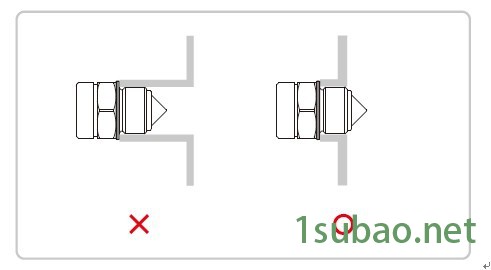

3、不要套管內安裝。
