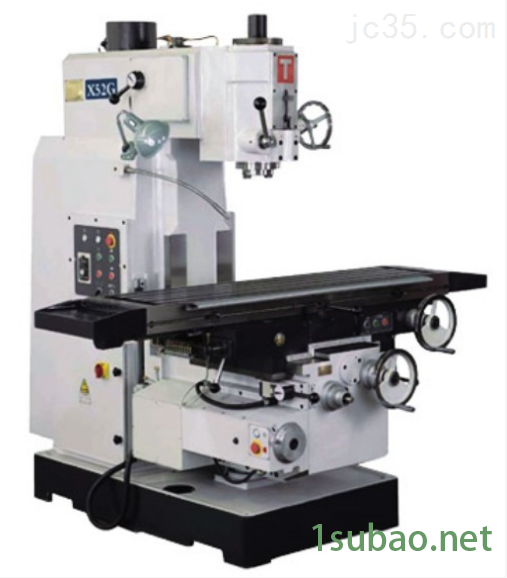

立式升降臺銑床主要性能特點
●主機采用無級調速，功率大，動力強勁。
●主軸套筒可手動微進給，行程可達70mm
●變速箱與主軸箱一體鑄造而成，結構*、合理、剛性好。
● 工作臺XYZ三方向均可手動和機動進給
立式升降臺銑床主要技術參數
項目 | 單位 | 技術參數 | |
工作 臺 | 工作臺尺寸 | ㎜ | 1600×360 |
T型槽尺寸（槽數/寬度/間距） | ㎜ | 5/18/70 | |
工作范圍 | X向行程（縱向 手動/機動） | ㎜ | 1020/1000 |
Y向行程（橫向 手動/機動） | ㎜ | 320 | |
Z向行程（垂向 手動/機動） | ㎜ | 420 | |
主軸端面至工作臺距離 | ㎜ | 60-480 | |
主軸中心至床身垂直導軌面距離 | ㎜ | 360 | |
主軸 | 主軸轉速范圍 | r/min | 50-200;200-1500(變頻兩檔) |
主軸錐孔 |
| 7:24 ISO50 | |
主軸套筒行程 | ㎜ | 75 | |
主軸電機功率 | KW | 7.5 | |
立銑頭回轉角度 | 度 | - | |
進給 | 工作臺X/Y向機動進給速度 | ㎜/min | 40-1000（無級調速）快進1800 |
工作臺Z向機動進給速度 | ㎜/min | 10-250（無級調速）快進540 | |
工作臺機動進給電機功率 | W | 1500 | |
升降臺機動升降電機功率 | W | 1500 | |
其他 | 機床凈重 | ㎏ | 3000 |
占地面積 | ㎜ | 2220×1790 | |
