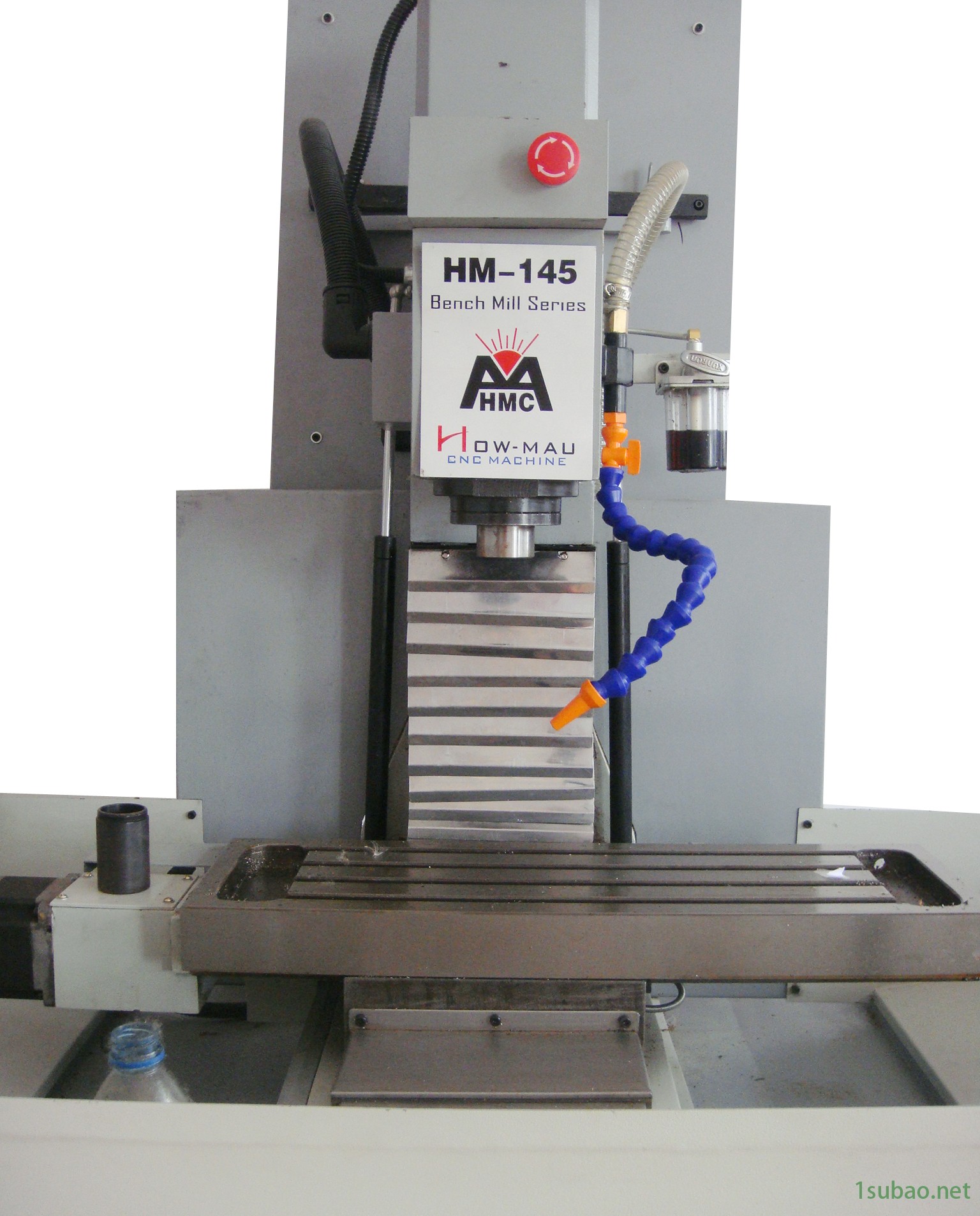

HM-145硬軌數控銑床詳細說明：
| * 主軸轉速功率：3000-12000RPM 1.6HP |
| * P5等級滾珠絲杠，采用研磨工藝，精度高 |
| * 急停開關 |
| * 四個T形槽 |
| *各軸步進電機扭矩 |
| * 三軸燕尾性能高 |
| 規格說明 |
| 公制 | 英制 |
| 工作臺尺寸 | 13.62"*7.87" | 600mm*200mm |
| 工作臺加工體積 | 13.77"*67.48"*11.81" | 350mm*190mm*300mm |
| 機器體積 | 26.18"*28.50"*36.61" | 665mm*724mm*930mm |
| T形槽尺寸 | 0.47" | 12mm |
| T形槽數量 | 4 | 4 |
| 設計行程 |
| X軸行程 | 14.25" | 362㎜ |
| Y 軸行程 | 7.95" | 202㎜ |
| Z 軸行程 | 13.50" | 343㎜ |
| 實測行程 |
| X軸行程 | 14.17" | 360mm |
| Y 軸行程 | 7.87" | 200mm |
| Z 軸行程 | 11.81" | 300mm |
| 機器本體材質 | 鑄鐵（HT200-250） | 鑄鐵（HT200-250） |
| 工作太表面精度 | 精密研磨 | 精密研磨 |
| 導軌類型 | 燕尾 | 燕尾 |
| 主軸 |
| 主軸錐度 | R-8 | d （H7） | 彈性收縮量 |
| 0.5-5.0 | 0.5 |
| 控制系統 | Mach 3 | Mach 3 |
| 主軸電機功率 | 1100W | 1100W |
| zui大扭矩 | 785.7 oz-in | 5.5N.m |
| 驅動系統 | 齒輪傳動 | 齒輪傳動 |
| zui小速度 | 100rpm | 100rpm |
| zui大速度 | 6000rpm | 6000rpm |
| 定位精度 | 0.0009"±0.0004" | 0.02mm±0.01mm |
| 重復定位精度 | 0.0004" | 0.01mm |
| 主軸套筒直徑 | 3.07" | 78mm |
| 喉深 | 9.65" | 245mm |
| 軸 |
| 三軸絲杠螺距 | 0.20" | 5mm |
| 滾珠絲杠等級 | P5 | P5 |
| 三軸滾珠絲桿直徑 | 0.79" | 20mm |
| 滾珠絲杠間隙 | 0.0006" | 0.015mm |
| zui大速度 | 60IPM | 60IPM |
| zui小設定單位 | 0.0004" | 0.01mm |
| 三軸步進角度 | 1.8° | 1.8° |
| 相數 | 單相 | 單相 |
| 三軸電機電流 | X/Y:5A Z:6A | X/Y:5A Z:6A |
| 三軸電機電壓 | X/Y/:2.2V Z:3.72V | X/Y/:2.2V Z:3.72V |
| 三軸電機扭矩 | X/Y/:642.9 oz-in Z:1190 oz-in | X/Y/:4.5Nm Z:8.33N.m |
| Z軸制動電機電*制動電機扭矩 | 857.1 oz-in | 6N.m |
| Z軸制動電機功率 | 15W | 15W |
| Z軸制動電機制動方式 | 斷電制動 | 斷電制動 |
| 步進電機法蘭盤尺寸 |
| X軸電機 | Nema 34 | 86mm*86mm |
| Y軸電機 | Nema 34 | 86mm*86mm |
| Z軸電機 | Nema 34 | 86mm*86mm |
| 冷卻系統 |
| 水泵型號 | AB-12 | AB-12 |
| 水泵功率 | 40W | 40W |
| 水泵電壓 | AC:110/220V±１０％ 50/60±１HZ | AC:110/220V±１０％ 50/60±１HZ |
| 相數 | 單相 | 單相 |
| 潤哈方式 | 手動潤滑 | 手動潤滑 |
| 油罐體積 | 600ml | 600ml |
| 額定注油壓力 | 1.5-2.0mpa | 1.5-2.0mpa |
| 電氣 |
| 電源要求 | AC:110/220V±１０％ 50/60±１HZ | AC:110/220V±１０％ 50/60±１HZ |
| 變壓器規格 | 環形變壓器 | 環形變壓器 |
| 輸入電壓 | AC:110/220V±１０％ 50/60±１HZ | AC:110/220V±１０％ 50/60±１HZ |
| 輸出電壓 | DC:12V AC:24V DC:60V | DC:12V AC:24V DC:60V |
| 功率 | 750W | 750W |
| 功率 |
| 主軸功率 | 1100W | 1100W |
| 變壓器功率 | 750W | 750W |
| 總功率 | 1850W | 1850W |
| 包裝說明 |
| 底柜占地面積 | 33.46"*223.62" | 850mm*600mm |
| 底柜尺寸 | 33.46"*23.62"*29.53" | 850mm*600mm*750mm |
| 包裝尺寸 | 48.03"*47.24"82.68" | 1220mm*1200mm*2100mm |
| 包裝箱重量 | 286lbs | 130Kg |
| 毛重 | 882lbs | 401Kg |
| 凈重 | 596lbs | 271Kg |
| HM145 放在20" 貨柜里的數量 | 4 臺 |
| HM145 放在40" 貨柜里的數量 | 9 臺 |
