龍門加工中心機床立式龍門銑床技術參數：
| 機器型號 | 單位 | SP-1502 | SP-1503 | SP-1504 | SP-1505 | SP-1506 |
| 控制系統 | - | □ FANUC □ MITSUBISHI □ SIEMENS | ||||
| 機械規格 | ||||||
| X軸行程 | mm | 2,000 | 3,000 | 4,000 | 5,000 | 6,000 |
Y軸行程
| mm | 1,500 | ||||
Z軸行程
| mm | 750 | ||||
| 工作臺至Y軸鞍座下方距離 | mm | 250-1,000 | ||||
| 工作臺尺寸（長×寬） | mm | 2,000×1,200 | 3,000×1,200 | 4,000×1,200 | 5,000×1,200 | 6,000×1,200 |
| 工作臺T槽 | mm | □ 22 □ 24 □ 28 | ||||
| 工作臺大載重量 | kgs | 4,000 | 5,000 | 6,000 | 7,000 | 8,000 |
| X軸兩軌中心間距 | mm | 700 | ||||
| X軸快速進給速率 | mm/min | 6,000 | ||||
| Y軸快速進給速率 | mm/min | 6,000 | ||||
| Z軸快速進給速率 | mm/min | 6,000 | ||||
| 定位精度 | mm | ±0.005/300 （JIS） | ||||
| 重現精度 | mm | ±0.005 （JIS） | ||||
| 電力需求 | KVA | 60 | 60 | 60 | 60 | 65 |
| 氣壓需求 | kg/c㎡ | 6 | ||||
| 油壓箱容量 | 公升 | 150（5HP, PUMP） | ||||
| 潤滑油箱容量 | 公升 | 8 | ||||
| 切削液箱容量 | 公升 | 300 | ||||
| 機器總重量（約） | kgs | 23,000 | 30,500 | 35,100 | 39,600 | 44,100 |
| 機臺外觀尺寸（長×寬×高） | mm | 6,400×3,500×4,400 | 8,400×3,500×4,400 | 10,400×3,500×4,400 | 12,400×3,500×4,400 | 14,400×3,500×4,400 |

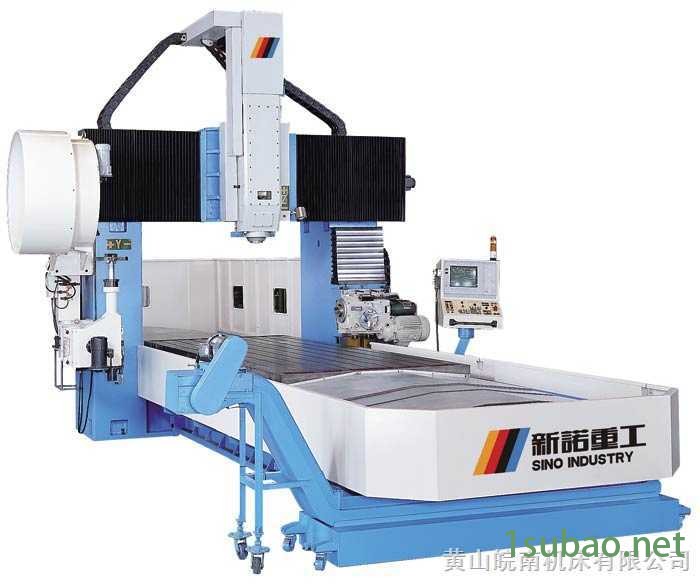

SP1502-1506定梁數控龍門加工中心CNC計算機銑頭
| 主軸馬達功率 | kW | 18.5/22（連續 /30min） | ||||
| 主軸轉速 | rpm | 30~3,000 | ||||
| 主軸轉速變換H/L | 自動變速 | H/L Gear | ||||
| 主軸孔端斜度 | - | □ N.T.#50 □ B.T.#50 | ||||
| 拉力螺栓 | - | MAS403P50T-1 （45-degree）/ DIN69872 （optional） | ||||
龍門加工中心機床立式龍門銑床配置：
| 標 準 配 備 | 電 控 系 統 | 選 購 配 備 |
| 1. X 軸滾珠螺桿傳動 | 1. FANUC/ MITSUBISHI/ | 1. CNC側銑頭 |
| 2. 主軸油冷系統 | SIEMENS 三軸控制器 | 2. 傳統側銑頭 |
| 3. 自動潤滑集中操作系統 | 2. 移動式手動脈波產生器 | 3. 90° 轉接頭 |
| 4. X 軸鈑金伸縮護罩 | 3. 10.4"LCD 彩色顯示器 | 4. 90° 頭承接座 |
| 5. Y軸伸縮防塵罩 | 4. 懸吊式操作箱 | 5. 主軸馬力增大-4,500rpm / 6,000rpm |
| 6. 半罩式護罩鈑金 | 5. X,Y,Z 3軸伺服馬達 | 6. 增加主軸轉數-25/30kw（連續 /30min） |
| 7. 工作臺側螺旋式切削輸送器 | 7. 刀庫-32/40刀 | |
| 8. 鐵屑輸送機 | 8. 光學尺 | |
| 9. 剛性攻牙 | 9. Z軸行程1,000mm | |
| 10. 主軸換刀吹氣 | 10. 動態圖形顯示卡 | |
| 11. 工件吹氣 | 11. Data Server | |
| 12. 工作燈 | 12. NANO AICC | |
| 13. 程序結束即警示燈 | 13. Risc＋Hpcc＋Function | |
| 14. Z軸油壓平衡系統 | 14. 變壓器 | |
| 15.自動斷電功能 | ||
| 16. 穩壓器 | ||
| 17. 刀庫-24刀 | ||
| 18. 地基螺絲 | ||
| 19. 工具箱 | ||
| 20. 操作手冊 |
