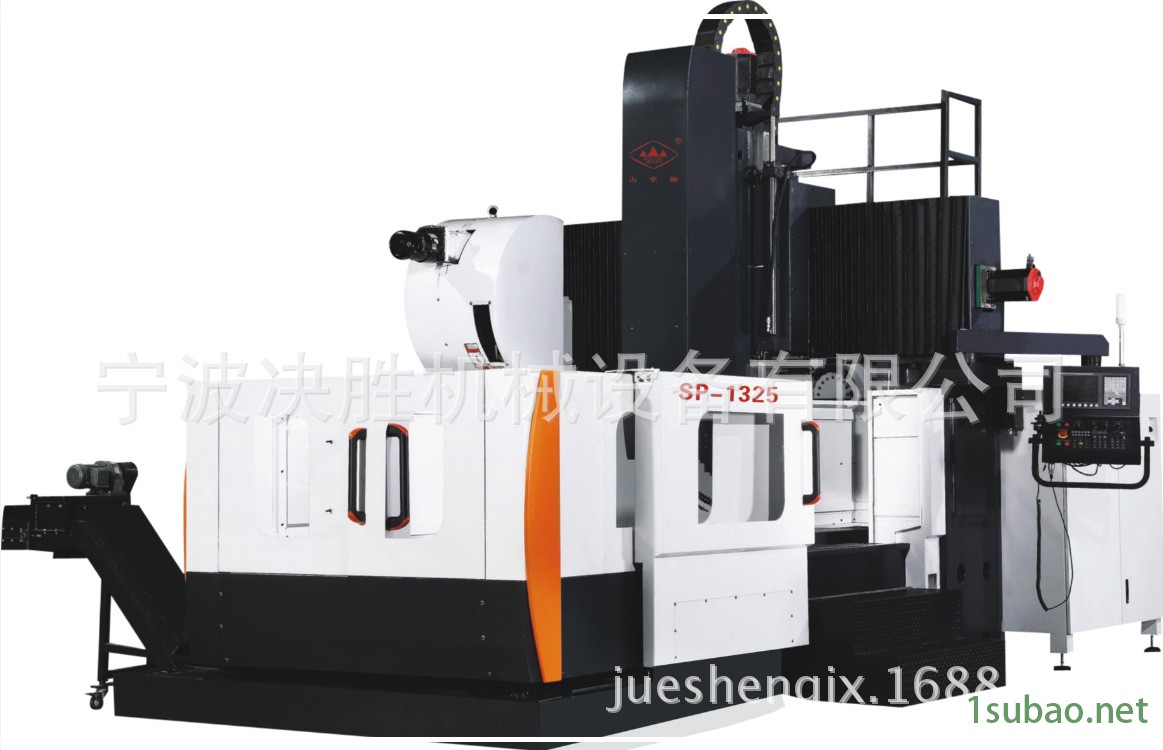

數控CNC立式龍門加工中心機床產品介紹
產品特點： | 龍門加工中心有定梁式（橫梁固定、工作臺轉動），動梁式（橫梁上下移動、工作臺前后移動）動柱式（工作臺固動，龍門架移動），車式（工作臺固定，橫梁移動）也有以上復合形式的多類龍門加工中心。加工的特性、能力、針對的產品加工用途也不完全一樣。 |
數控CNC立式龍門加工中心機床產品主要參數：
| 工作臺面尺寸（寬×長） | 1000×3500 mm |
| 工作臺T型槽（數目－寬度×間距） | 7-22×150 mm |
| 工作臺移動方向行程（X軸） | 3500 mm |
| 主軸滑座移動方向行程（Y軸） | 1400 mm |
| 主軸上下移動方向行程（Z軸） | 800 mm |
| 工作臺承重 | 7 T |
| 主軸轉速 | 5000 rpm |
| 龍門寬度 | 1400 mm |
| 主軸端面至工作臺面距離 | 70~870 mm |
| 主軸錐孔 | BT50 |
| 刀庫容量 | 24T |
| 換刀方式 | 任意 |
| 換刀時間 | 3s(T-T) |
| 刀具尺寸 | Ø125×400 mm |
| 刀具重量 | 18 Kg |
| 切削進給速度 | 7000 mm/min |
| X、Y、Z軸快速移動速度 | 12/12/10 m/min |
| 主電機功率 | 15/18.5 Kw |
| 定位精度 | ±0.02/1000 mm |
| 重復定位精度 | ±0.015 mm |
| 機床重量（約） | 25 T |
| X、Y、Z軸滾珠絲桿規格 | X：8016 Y：5010 Z：5010 |
| X、Y、Z軸導軌規格 | X、Y滾柱線軌 Z矩形滑軌 |
SP1335定梁數控龍門加工中心配置：
| 標 準 配 備 | 電 控 系 統 | 選 購 配 備 |
| 1. X 軸滾珠螺桿傳動 | 1. FANUC/ MITSUBISHI/ | 1. CNC側銑頭 |
| 2. 主軸油冷系統 | SIEMENS 三軸控制器 | 2. 傳統側銑頭 |
| 3. 自動潤滑集中操作系統 | 2. 移動式手動脈波產生器 | 3. 90° 轉接頭 |
| 4. X 軸鈑金伸縮護罩 | 3. 10.4"LCD 彩色顯示器 | 4. 90° 頭承接座 |
| 5. Y軸伸縮防塵罩 | 4. 懸吊式操作箱 | 5. 主軸馬力增大-4,500rpm / 6,000rpm |
| 6. 半罩式護罩鈑金 | 5. X,Y,Z 3軸伺服馬達 | 6. 增加主軸轉數-25/30kw（連續 /30min） |
| 7. 工作臺側螺旋式切削輸送器 | 7. 刀庫-32/40刀 | |
| 8. 鐵屑輸送機 | 8. 光學尺 | |
| 9. 剛性攻牙 | 9. Z軸行程1,000mm | |
| 10. 主軸換刀吹氣 | 10. 動態圖形顯示卡 | |
| 11. 工件吹氣 | 11. Data Server | |
| 12. 工作燈 | 12. NANO AICC | |
| 13. 程序結束即警示燈 | 13. Risc＋Hpcc＋Function | |
| 14. Z軸油壓平衡系統 | 14. 變壓器 | |
| 15.自動斷電功能 | ||
| 16. 穩壓器 | ||
| 17. 刀庫-24刀 | ||
| 18. 地基螺絲 | ||
| 19. 工具箱 | ||
| 20. 操作手冊 |
