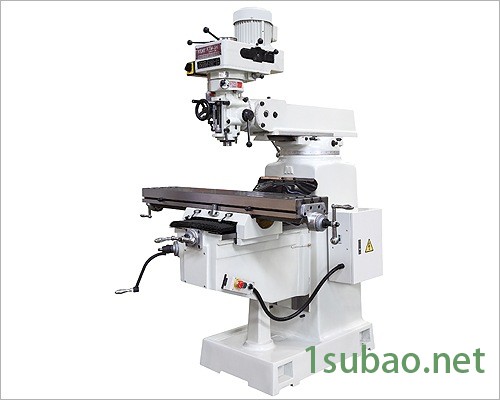

中國臺灣建德高剛性強力立式炮塔銑床產品介紹
3H：左右(X軸)與上下(Z軸)導軌為燕尾導軌，前后(Y軸)導軌采方型導軌
4H：左右(X軸)導軌為燕尾導軌，上下(Z軸)與前后(Y軸)導軌采方型導軌
整機鑄件用高剛性高級鑄鐵鑄造，主機座內部經過特殊處理，經過精確計算和*使用驗證，變形度小，好穩定性。傳動導軌
導軌精經熱處理后研磨，搭配Turcite –B與手工鏟刮保證工作臺在負荷的情況下，減低阻尼系數，確保工作臺之平穩運行與切削精度。高精度之主軸設計
本機主軸搭配CP4級精密斜角滾珠軸承與動平衡后，安裝于機頭座上，保證主軸之運轉平穩。
中國臺灣建德高剛性強力立式炮塔銑床產品參數：
| 項目 | 單位 | KTM-3H/4H |
| 工作臺尺寸(寬*長) | mm | 254×1270 |
| 工作臺負載 | kgs | 300 |
| (未安裝進刀器)X/Y/Z三軸行程 | mm | 840/390/320 |
| (安裝自動進刀器)X/Y/Z三軸行程 | mm | 805/360/320 |
| 銑頭旋轉角度 | 45°(前/后 左/右) | |
| 伸出臂行程 | mm | 540 |
| 主軸升降套行程 | mm | 127 |
| 主軸自動進給 | mm/rev | 0.045/0.086/0.142 |
| 主軸錐度 | R8,NT30 | |
| 主軸馬力 | hp | 3 |
| 主軸轉速(50Hz) | rpm | 65-4660,16速 |
| 機械凈重 | kgs | 1100 |
| 包裝尺寸(長*寬*高) | mm | 1700×1600×2000 |
