經濟型齒輪大扭矩*立式升降臺銑床結構特點

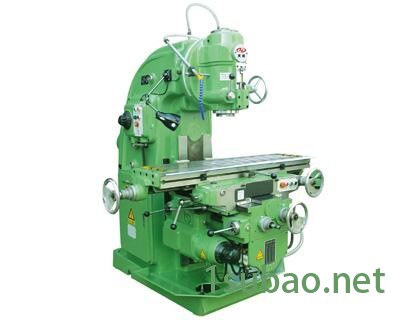

X5040立式升降臺銑床 屬于通用機床，特別適用于單件、小批生產和工具、修理部門，也可用于成批。X5040立式升降臺銑床可用各種圓柱銑刀、圓片銑刀、角銑刀、成型銑刀和端面銑刀加工各種平面、斜面、溝槽齒輪等。可選配*銑頭、圓工作臺、分度頭等銑床附件，擴大加范圍。
1、 X5040立式升降臺銑床剛性好，能承載重負荷切削。
2、機床主軸電機功率高，變速范圍廣，充分發揮刀具效能，高速切削。
3、機床易磨損鑄件采用釩鈦耐磨鑄鐵，重要部位采用優質合金鋼，穩定耐用。
4、X5040立式升降臺銑床有完善的潤滑系統。
5、根據用戶需求可配置數顯裝置。
經濟型齒輪大扭矩*立式升降臺銑床主要參數：
| 項目名稱 Working table | 單位 UNIT | 參數 Spectification | |
| 工作臺 working Table | 工作面積（寬×長） working surface(W ×L) | mm | 400 × 1700 400×2000 |
| 承載重量 Bearing | kg | 800 | |
| T 型槽數目 No.of T-slots of table | 3 | ||
| T 型槽寬度 Width of T-slots of table | mm | 18 | |
| T 型槽間距 Distance between T-slots | mm | 90 | |
| 行程 Travels | X 向（工作臺縱向）手動 / 機動Longitudinal(manual/auto) | mm | 900/880 |
| Y 向（滑座橫向）手動 / 機動 Cross (manual/auto) | mm | 315/300 | |
| Z 向（升降臺垂向）手動 / 機動 Vertical(manual/auto) | mm | 385/365 | |
| 主軸 Spindle | 錐孔 Taper | IOS 50(7:24) | |
| 轉速范圍 | r/min | 30-1500 | |
| 轉速級數 No.of spindle speeds | 級 Step | 18 | |
| 軸向移動距離 Axial mootion | mm | 85 | |
| 回轉角度 Max.swivel angle | dep | ± 45 | |
| 主軸端面至工作臺面距離 小 | mm | 30/500 | |
| 主軸中心線至床身垂直導軌面距離 Distance from centre line of spindle tovertical guideway surface of column | mm | 450 | |
| 進給 Feedrates | 切削進給速度 cutting feed rate | mm/min | X:19~950 Y:12.6~634 Z :6.3~ 317 |
| 快速移動速度 Rapid feed rate | mm/min | X:2300 y:1540 z:770 | |
| 進給級數 No.of feeds | 級 Step | 18 | |
| 電動機 Motor | 主軸電機功率 Power of spindle motor | kw | 11 |
| 進給電機功率 powerof feed motor | kw | 3 | |
| 其他 Others | 機床外形尺寸（長×寬×高） Overall dimensions （ L × W × H ） | mm | 2556 × 2159 ×2298 |
| 機床凈重 Net weight of the machine(approximately) | kg | 4250 | |
