機床用途
本機床是適用于機械加工及模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序。
主要結構特點
●機身及主要構件均為高強度鑄鐵金相組織穩定，確保機床*使用的穩定性；
●立柱底部為人字型橋跨式結構，結合大箱體底座，大幅度減輕重切削時機身的振動；
●預拉伸精密滾珠絲杠傳動；
●高速、高精度、高剛性主軸單元；
●油水分離式設計；
●間歇式自動潤滑；
●氣動松、拉刀系統
一．技術參數

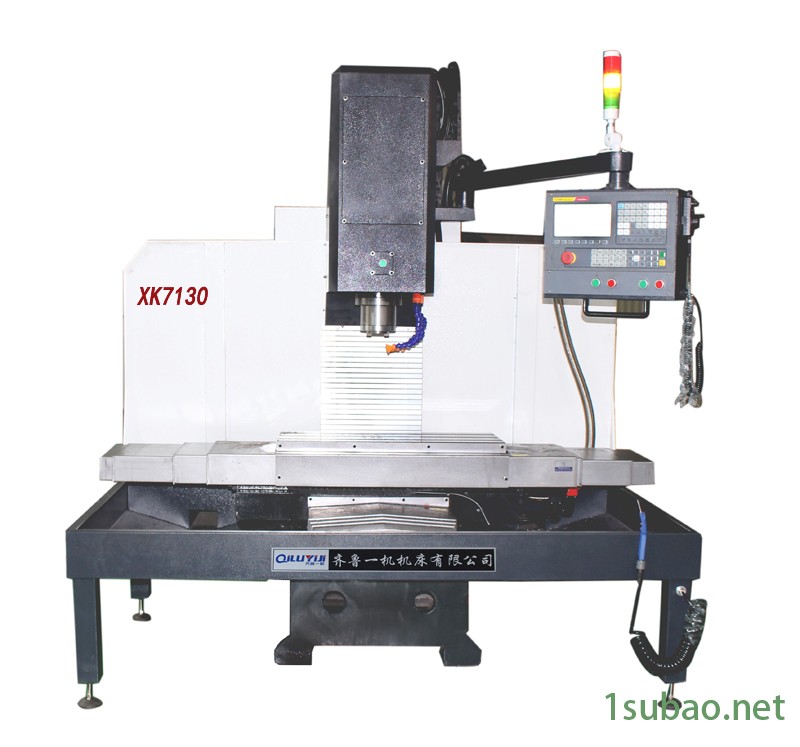

主要技術參數 | XK7130數控銑床 |
| 行程參數 | |
| X | 600mm |
| Y | 360mm |
Z | 450mm |
主軸端面至工作臺面距離 | 70-520mm |
主軸中心至立柱導軌面距離 | 380mm |
| 工作臺參數 | |
工作臺尺寸 | 800×300mm |
| 工作臺大承重 | 200kg |
| T型槽尺寸 | 3×16×80mm |
| 進給參數 | |
| X軸快速移動速度 | 12m/min |
| Y軸快速移動速度 | 12m/min |
| Z軸快速移動速度 | 12m/min |
| 進給移動速度X、Y、Z | 1-8m/min |
三軸伺服電機扭矩 | 6/6/10 N.m |
| 主軸參數 | |
| 主軸連接方式 | 同步帶 |
| 主軸錐度 | BT40-120 |
主軸轉速范圍 | 8000rpm |
主軸電機功率 | （變頻）3.7kW |
| 精度 | |
定位精度（JIS標準） | ±0.01/300mm |
重復定位精度（JIS標準） | ±0.008mm |
| 外形及重量 | |
外形尺寸 | 2200×1800×2260mm |
整機重量約 | 2000kg |
二．標準配置
| 序號 | 品名 | 規格 | 制造商 | 產地 |
| 1 | 數控系統 | KND-1000MCli | 凱恩帝 | 中國 |
| 2 | 滾珠絲桿(C3級） | FD2508 | 啟尖 | 中國 |
| 3 | 絲桿軸承 | 7602025TNP4DBB | HBB | 中國 |
| 4 | 主軸單元 | BT40-120--8000rpm | 丹銓 | 中國臺灣 |
| 5 | 打刀缸 | 3.5T | 亞德客 | 中國臺灣 |
| 6 | 內防護 | n/a | 海東 | 中國 |
| 7 | 絲杠鎖緊螺母 | YSF M30*1.5P | 盈錫 | 中國臺灣 |
| 8 | 聯軸器 | 19mm | 瑞迪 | 合資 |
| 9 | 容積式分油器 | CLC-1-2L-206 | 傅恒 | 中國 |
| 10 | 氣動元件 | n/a | 亞德客 | 中國臺灣 |
| 11 | 電器 | n/a | 施耐德 | 法國 |
| 12 | 外防護 | n/a | 臺海 | 中國 |
三．選擇配置
| 序號 | 品名 | 規格 | 制造商 | 產地 |
|
1 |
數控系統 | HNC-808E | 武漢華中 | 中國 |
| KND-2000MCli | 北京凱恩帝 | 中國 | ||
| GSK-25i | 廣州數控 | 中國 | ||
| GSK-980MDi | 廣州數控 | 中國 | ||
| 22MA | 新代 | 中國臺灣 | ||
| FANUC series 0i Mf | 發那科 | 日本 | ||
| 808D一代/二代 | 西門子 | 德國 | ||
| M70B/M70A | 三菱 | 日本 | ||
| 2 | 滾珠螺桿（C3級） | FD2508 | 上銀/銀泰 | 中國臺灣 |
| 岐山/南工藝/漢江/博特 | 中國 | |||
| 3 | 主軸 | BT40-120-8000rpm | 健椿/羅翌/普森 | 中國臺灣 |
| 4 | 主軸環噴/出氣/直連/中心出水 | BT40-120-8000rpm | 健椿/丹銓/羅翌/普森 | 中國臺灣 |
| 5 | 斗笠/16；24圓盤刀庫 | BT40 | 德速/首輪/臻賞/圣杰 | 中國臺灣 |
| 6 | 排銷機 | n/a | 臺海 | 中國 |
| 7 | 油冷機 | KO-4 | 高亢 | 中國臺灣 |
| 8 | 數控分度頭 | 125-400mm | * | 中國 |
| 9 | 數控轉臺 | 125 | 譚佳 | 中國臺灣 |
四、機床的隨機附件
| 序號 | 名稱 | 規格或標記 | 數量 |
| 1 | 彈簧夾頭刀柄 | BT40-QH2.90 | 1 |
| 2 | 卡簧 | 6，8，10，12，16，20 | 各1 |
| 3 | 拉釘 | 40BT 1-MAS403 | 1 |
| 4 | 一字槽螺釘旋具 | GB143 2 Ym-I-100x7 | 1 |
| 5 | 十字槽螺釘旋具 | GB143 3 Sm-I-100x5 | 1 |
| 6 | 內六角扳手 | 3.4.5.6.8.10 | 1 |
| 7 | 墊鐵 | 120mm | 6 |
五、售后服務
| 1 | 機械正常使用情況下質保為一年；一年之內出現任何質量問題，免上門維修，免費更換任何零部件，保證人員48小時內到位。 |
| 2 | 質保期滿，按需方通知后8小時內響應，48小時之內到現場維修，只收零部件成本費，免收服務費。 |
