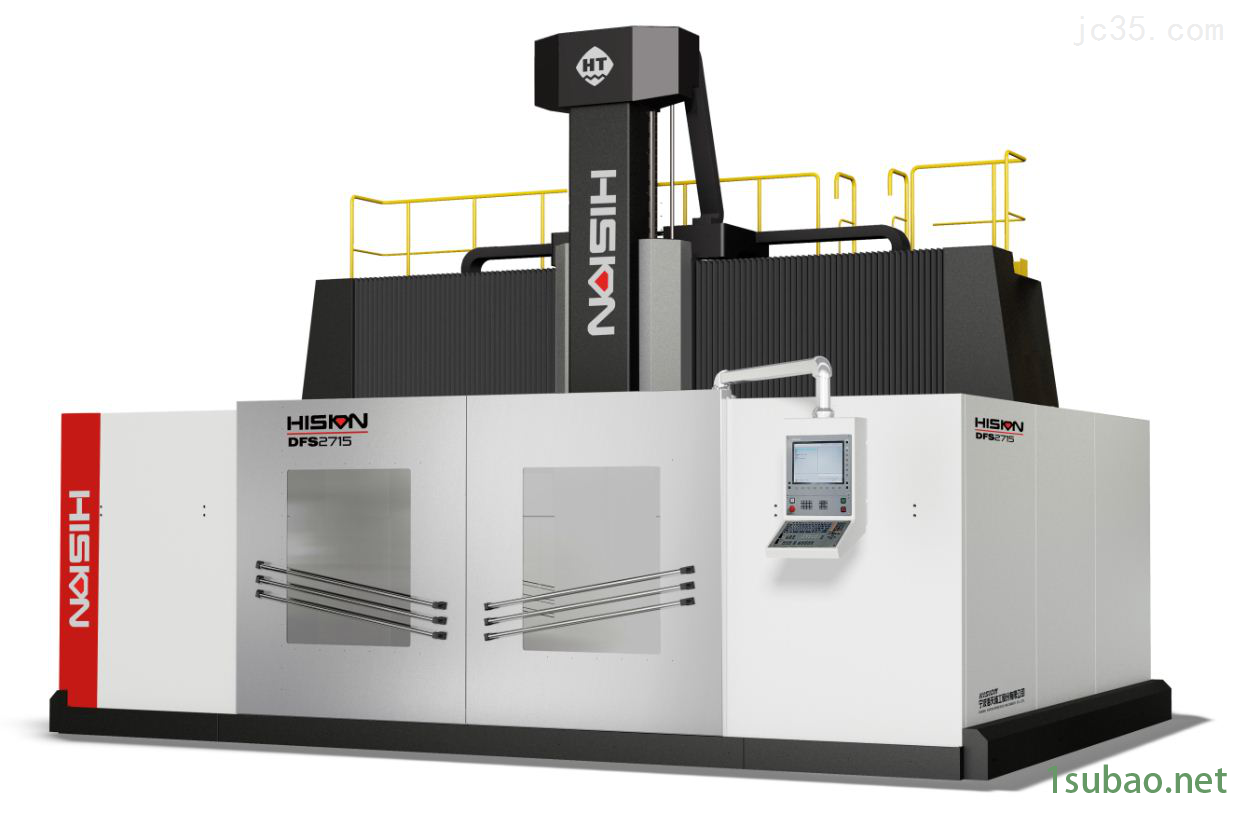

五軸高速銑削中心DF3220主要技術描述
?主要結構：
工作臺固定，高架橋式龍門框架結構。整機由工作臺、床身、拖板、橫梁、滑鞍、滑枕、A/C聯動雙擺頭、高速電主軸、主軸及A/C軸恒溫冷卻系統、坐標軸油脂自動潤滑系統、機床氣動系統、機床液壓系統、Z軸液壓平衡系統、全閉環光柵尺、工作臺兩側自動排屑裝置、刀具水冷系統、2000L大容量水箱、機床全防護、操作面板以及電控系統等部件組成。
X軸：滑鞍在橫梁上沿導軌做左右橫向運動；
Y軸：橫梁及拖板在高架床身上沿導軌做前后縱向運動；
Z軸：滑枕在滑鞍上沿導軌做上下縱向運動。
C軸： A/C聯動雙擺頭繞Z軸做連續旋轉運動。
A軸：主軸在A/C聯動雙擺頭叉形殼體內做連續擺動。
?床身、拖板（Y軸）
床身、拖板大件作為整機基礎采用高強度優質鑄鐵材料，剛性強，吸震性能好。
床身導軌采用高精度滾柱直線導軌，傳動系統采用雙電機驅動，配合低背隙減速器驅動重載大螺距滾柱絲杠旋轉，保證移動部件的高動態進給。并通過數控系統龍門軸同步控制功能及光柵尺閉環檢測，確保移動部件高動態進給。
?橫梁（X軸）
橫梁大件采用優質結構鋼焊接，經三次時效處理；截面大、剛性強、慣量低，高速性能佳。
橫梁導軌采用高精度滾柱直線導軌階梯布置，跨距大、剛性強、抗震性能好。傳動系統采用交流伺服電機，通過低背隙減速器后，直接帶動重載荷滾珠絲杠旋轉，并配有光柵尺閉環檢測，從而實現X軸高動態進給。
?滑鞍、滑枕（Z軸）
滑鞍大件作為移動滑枕基礎件采用高強度優質鑄鐵材料，剛性強，吸震性能好。滑枕大件采用優質結構鋼焊接，經三次時效處理；滑枕截面460×460mm，剛性強、慣量低，高速性能佳。
滑枕導軌采用高精度滾柱直線導軌，配以六滑塊約束Z向導軌支撐，主軸懸伸剛性強，高速性能佳。傳動系統采用伺服電機直聯驅動滾珠絲杠副，配有光柵尺閉環檢測。滑枕兩側輔以雙缸液壓平衡系統，確保Z向進給換向平穩，動態響應快。
?工作臺
機床工作臺為HT300鑄造件，耐磨性強、抗壓性能好。分布均勻的地腳聯結使固定安裝的工作臺面受力均勻，承重達到5000kg/m2以上。
?A/C聯動雙擺頭
機床標配德國KESSLER A/C聯動雙擺頭(小型頭)。A、C轉軸支撐分別采用四點接觸球軸承、向心推力滾子軸承和徑向滾針軸承組合結構，承載力大、運行平穩。A、C向進給均由兩組力矩電機直接驅動，配以高精度角度測量系統，確保機床RTCP五軸聯動精度。A、C軸均可鎖定在任意位置上定點加工。

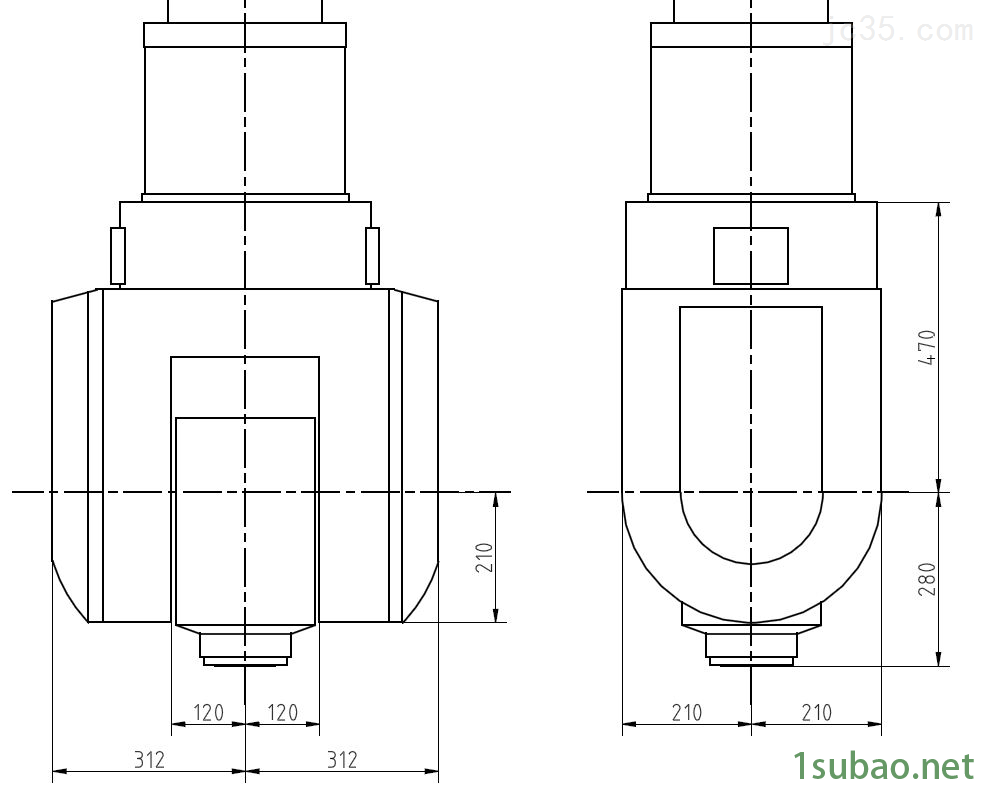

A/C聯動雙擺頭外型尺寸簡圖
機床標配KESSLER-24000rpm高速電主軸。該主軸具有功率大、恒功率范圍寬的優點。主軸上配有同軸編碼器，具備剛性攻絲功能。主軸軸承采用油氣潤滑方式，高速連續加工性能好，過載能力強。
該主軸主要適用于高硬度模具精加工和鋁合金材質的高性能精加工，連續切削性能非常好。

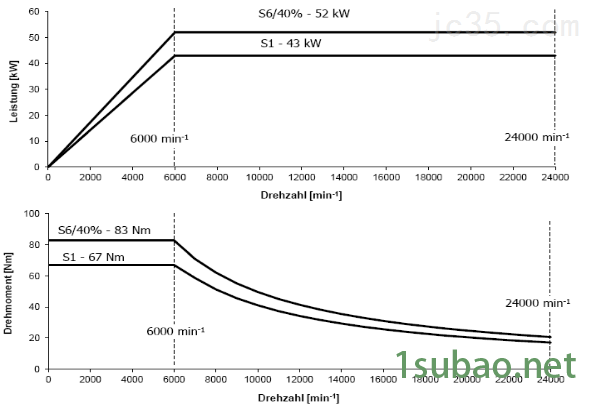

24000rpm 主軸電機曲線圖：
?HSK-A63 刀柄特點
