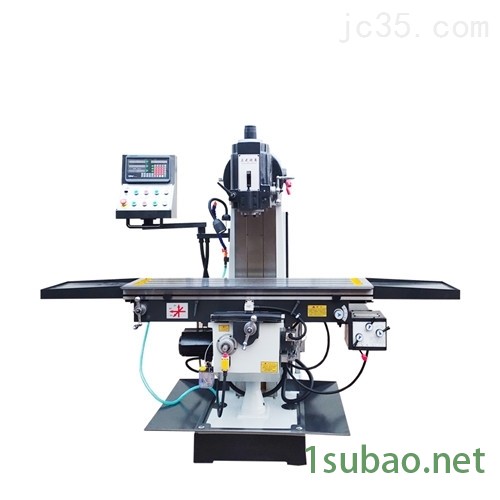

X5036A多功能升降臺立式銑床
X5036銑床結構特點
●銑頭可在垂直平面內順、逆時針調整 ±45°。
●主軸采用能耗制動，制動轉矩大 。
●X、Y、Z三方向機動進給
● X、Y、Z三方向導軌副音頻淬火、精密磨削 。
●手動潤滑裝置可對絲杠及導軌進行強制潤滑 。
X5036A多功能升降臺立式銑床
主軸錐孔錐度 | 7：24 ISO50 |
主軸端面至工作臺面距離 mm | 80-440 |
主軸至床身垂直導軌面距離 mm | 320 |
主軸轉速范圍 r/min | 60-1700（12級） |
立銑頭回轉角度 | ±45° |
工作臺尺寸 mm | 1500×360 |
工作臺行程（縱向/橫向/垂向） mm | 1000X320 |
工作臺縱/橫向機動進給速度 mm/min | 22-555（8級）810（快） |
工作臺垂向機動升降速度 mm/min | 590 |
工作臺T型槽數/寬度/間距 mm | 3/18/80 |
主傳動電動機功率 kw | 4 |
工作臺機動進給電動機功率 w | 750 |
升降臺升降進給電動機功率 w | 1100 |
冷卻泵電動機功率 w | 90 |
冷卻泵流量 升/分 | 25 |
機床凈重/毛重 kg | 2200/2400 |
外形尺寸 mm | 1700×1680×1880 |
