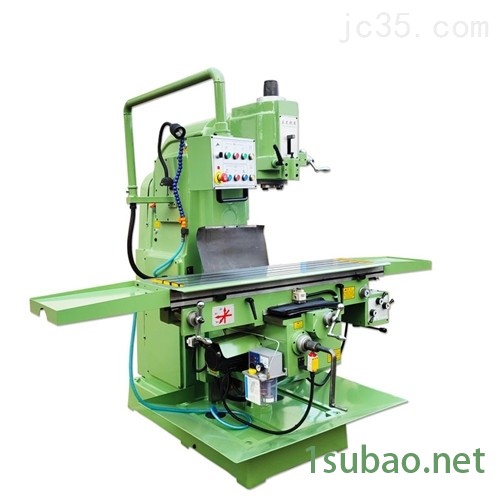

X5040立式升降臺銑床
本機床剛性強，運動穩定精度高，導軌經淬火處理，有良好的耐磨能力。銑頭可在垂直平面內回轉90度。安裝相應附件，可進行銑、鉆、鏜、擴及平磨等多種加工，可加工平面、溝槽、螺旋面、斜面、成型面以及花鍵、齒輪等零件，適用于各種企業的金屬加工和維修，特別是工具、模具、卡具的制造。用戶可選裝電子或機械進給器，實現工作臺縱向自動進給。銑頭可選裝皮帶或齒輪傳動。
1、底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成，并經時效處理，保證機床*使用的穩定性。
2、機床主軸軸承為圓錐滾子軸承，主軸采用三支承結構，主軸的系統剛度好，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。
3、工作臺水平回轉角度 ±45°，拓展機床的加工范圍。主傳動部分和工作臺進給部分均采用齒輪變速結構，調速范圍廣，變速方便，快捷。
4、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。
5、X、Y、Z三方向導軌副經超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度， 延長機床的使用壽命。
6、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉； 同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
7、機床設計符合工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
X5040立式升降臺銑床
主要技術參數 | Specification | Unit | X5040 |
工作臺面尺寸 | Table size | mm | 1700×400 |
T型槽槽數、槽寬、槽距 | T-slots（NO./Width/Pitch) |
| 3/18/90 |
X向（工作臺縱向 手動/機動） | Longitudinal travel(manual/auto) | mm | 900/880 |
Y向（滑座橫向 手動/機動） | Cross travel(manual/auto) | mm | 315/300 |
Z向 （升降臺垂向 手動/機動） | Vertical travel(manual/auto) | mm | 385/365 |
移動速度 | Rapid feed speed | mm/min | 2300/1540/770 |
主軸孔徑 | Spindle pore | mm | 29 |
主軸孔錐度 | Spindle taper |
| 7:24 ISO50 |
主軸轉速范圍 | Spindle speed range | r/min | 30~1500 |
主軸轉速級數 | Spindle speed step | steps | 18級 |
主軸軸向移動距離 | Spindle travel | mm | 85 |
立銑頭回轉角度 | Max.swivel angle of vertical milling head |
| ±45° |
主軸端面至工作臺面的距離 | Distance between spindle nose and table surface | mm | 30-500 |
主軸線到床身垂直導軌面的距離 | Distance between spindle axis and colomn guideway | mm | 450 |
進給電機功率 | Feed motor power | kw | 3 |
主傳動電機功率 | Main motor Power | kw | 11 |
機床外形尺寸 | Overall dimensions(L×W×H) | mm | 2556×2159×2258 |
機床重量（凈重） | Net weight | kg | 4250/4350 |
