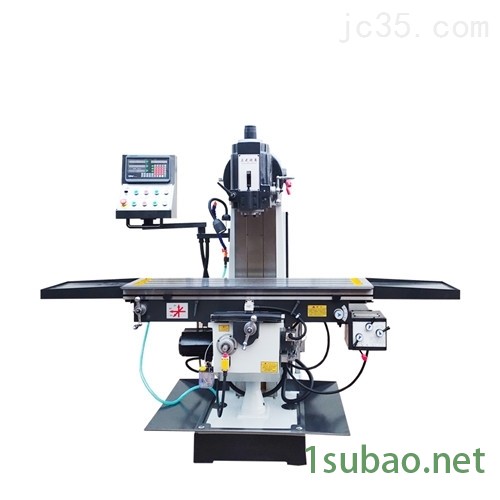

X5036B立式升降臺銑床
【X5036B立式銑床結構特點】
本機用途： 本機床為立式升降臺銑床，主電機4KW 動力足，主軸套筒可微動調節 下行下移動，適用于工具、模具、卡具的加工制造。
1.加長滑塊（1200×360mm），加長工作臺（1500*360mm），工作臺行程長。
2.機床工作臺X、Y向機動進給并設有快退裝置，8級變速，有快速進退刀，Z向自動升降，工作效率高。
3.工作臺X、Y機動進給互鎖，防止錯誤操作。
4.基礎導軌面淬火處理，全矩形導軌，剛性好，壽命長。
5.主電機4KW100%全銅芯電機，也可加大到5.5KW。
6.根據客戶要求安裝兩周或三軸數顯。
7.工作臺 1500*360mm，行程1000*320mm（大行程）
工作臺行程大可加大到1500mm，滑塊長度1700mm（訂做）
X5036B立式升降臺銑床
主軸錐孔錐度 | 7：24 ISO50 |
主軸端面至工作臺面距離 mm | 80-440 |
主軸中心至床身垂直導軌面距離 mm | 320 |
主軸轉速范圍 r/min | 60-1700（12級） |
立銑頭回轉角度 | ±45° |
工作臺尺寸 mm | 1500×360 |
工作臺行程（縱向/橫向/垂向） mm | 1000X320 |
工作臺縱/橫向機動進給速度 mm/min | 22-555（8級）810（快） |
工作臺垂向機動升降速度 mm/min | 590 |
工作臺T型槽數/寬度/間距 mm | 3/18/80 |
主傳動電動機功率 kw | 4 |
工作臺機動進給電動機功率 w | 750 |
升降臺升降進給電動機功率 w | 1100 |
冷卻泵電動機功率 w | 90 |
冷卻泵流量 升/分 | 25 |
機床凈重/毛重 kg | 2200/2400 |
外形尺寸 mm | 1700×1680×1880 |
