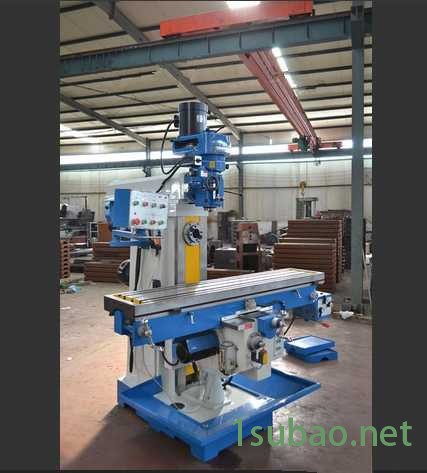

立臥兩用ZX7550XW鉆銑床
◆鉆銑頭可±45°旋轉，使用范圍更廣
◆兩向機動進給，使用更加方便
◆齒輪均經過滲碳處理，使用壽命更*，噪音更小
ZX6350鉆銑床參數項目 | ZX6350A |
鉆孔大直徑 | 50 |
端銑大寬度 | 120 |
立銑大直徑 | 25 |
鏜孔大直徑 | 120 |
大攻絲直徑 | M16 |
主軸錐孔錐度 | M.T.4 |
立軸端面至工作臺面距離 mm | 90-390 |
臥軸中心至工作臺面距離 mm | 0-300 |
立軸中心至床身垂直導軌面距離 mm | 200-500 |
主軸轉速范圍 r/min | (8級)115-1750(立)(12級)40-1350(臥) |
工作臺尺寸 mm | 1200×280(1500*280) |
工作臺行程（縱向/橫向/垂向） mm | X600/970 Y/320 Z/300 |
臥軸中心至懸梁平面距離 mm | 175 |
工作臺縱/橫向機動進給速度 mm/min | 22-555（8級）810（快） |
工作臺垂向機動升降速度 mm/min | 560 |
工作臺T型槽數/寬度/間距 mm | 3/14/70 |
主傳動電動機功率 kW | 1.5/2.2（立）；2.2（臥） |
工作臺機動進給電動機功率 w | 750 |
升降臺升降進給電動機功率 w | 750 |
冷卻泵電動機功率 w | 40 |
機床凈重/毛重 kg | 1450/1560 |
外形尺寸 mm | 1680×1480×2250 |
zx6350多功能鉆銑床主要結構特點：
※ 可實現立、臥銑兩種加工功能 ※ 立式主軸套筒具有手動和微動兩種進給。
※ 工作臺導軌副超音頻淬火后磨削。
※ 工作臺分三種機動進給方式：A型為三向；C型為單向；D型為兩向。
※現貨批發零售鉆銑床Z6332鉆銑床
立臥兩用ZX7550XW鉆銑床系列
ZX7550CW參數
鉆孔大直徑 50
端銑大寬度 100
立銑大直徑 25
鏜孔大直徑 120
攻絲大直徑 M16
主軸端面至工作臺距離 90-490
主軸轉速范圍（r.p.m） （立）115-1750（臥）60-1350
主軸行程 120
工作臺尺寸 900*240
工作臺行程 500*230
外形尺寸 1280*1100*2080
電動機功率 （立）0.85/1.5（臥）2.2
機床重量 （kg）1200
ZX6332鉆銑床系列
主要技術參數 X6332
鉆孔大直徑:50
端銑大寬度:120
立銑大直徑:25
大攻絲直徑:M16
主軸端面至工作臺距離:100-550
主軸轉速范圍(r.p.m):115-1750(立V)/40-1300(臥H)
主軸行程:120
工作臺面尺寸:1370*320
工作臺行程:720*320*350
外形尺寸:1760*1340*2200
電機功率:1.5(立V)2.2(臥H)
凈重/毛重:1650/1750
炮塔銑床系列
型號 | X6332炮塔銑床 |
主軸內孔錐度 | 7：24 ISO40(立/臥) |
主軸行程 | 127(立) |
主軸套筒自動進給級數(mm/r) | (3級)0.04/0.08/0/15 |
主軸端面至工作臺距離 | 155-550(立) |
主軸孔中心至床身導軌面距離 | 0-300(立) |
主軸孔中心至工作臺面距離 | 0-350(臥) |
主軸孔中心至掛架平面距離 | 190(臥) |
主軸轉速范圍(r.p.m) | 60-4540(立)60-1350(臥) |
工作臺尺寸 | 1500×320 |
工作臺行程(縱向/橫向/垂向)(mm) | 800/300/350 |
工作臺縱/橫向機動進給速度(mm/min) | (8級)22-555(快進810) |
工作臺垂向機動升降速度(mm/min) | 560 |
工作臺T型槽(槽數/寬度/間距) | 3/14/70 |
主電機功率(Kw) | 3.7(立)2.2(臥) |
工作臺機進給電機功率W | 750 |
升降臺機升降電機功率W | 1100 |
冷卻泵流量 | 12升/分 |
外型尺寸 | 1720×1520×2225 |
凈重/毛重(Kg) | 1770/1900 |
