| 產地 | 山東 |
|---|---|
| 控制方式 | 人工 |
| 類別 | 升降臺銑床 |
| 適用范圍 | 通用 |
| 新舊程度 | 全新 |
| 執行質量標準 | 國標 |
| 是否庫存 | 是 |
| 作用對象 | 五金 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 作用對象材質 | 金屬 |
| 品牌 | 廣納 |

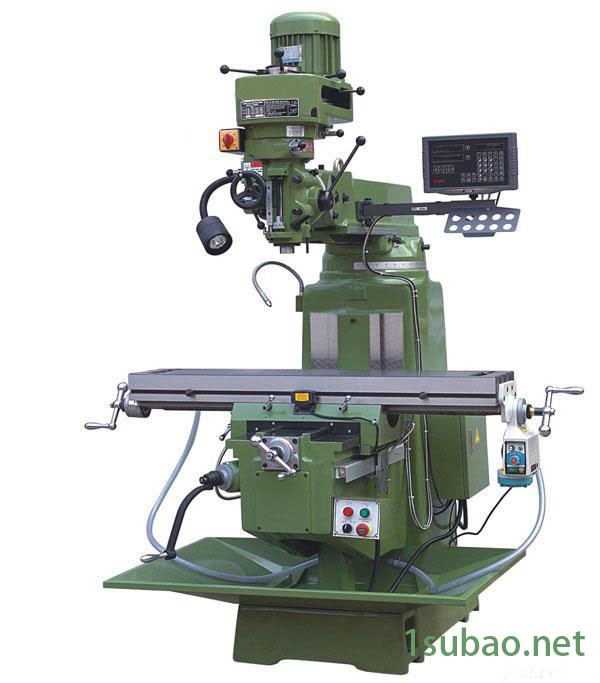

| 型號 | 4H炮塔銑床 |
| 主軸錐孔錐度 | R8 |
| T型槽數目 | 3 |
| 質量認證 | ISO9001 |
1. 本機床結構緊湊，體積小，靈活性高，銑頭能左右回轉90°，前后回轉45°，滑枕不僅能前后伸縮，并可在水平面內作360o回轉，因而大大擴大了機床的有效工作范圍。
2. 機臺采用米漢納鑄造，結構剛強，不變形，穩定性佳。主軸采用鉻鉬合金制作，經調質熱處理精密研磨后，配以精密級斜角滾珠軸承組合，切削力強，精度特佳。
3. 三軸角牙座螺母采用磷青銅（PBC-2）制作，耐磨性佳，使用年限長 。
4. X、Y軸滑道貼附TURCITE-B耐磨片，操作輕巧，磨損率低，經久耐用。
5. 工作臺面經淬火加硬后精密研磨，不易磨損。 6. 配備手動油泵，對工作臺，升降臺集中潤滑 。
7. 配備改進型電氣箱和控制器，帶有24V、110V、220V輸出插座。
8. 可以選配氣動拉刀裝置，實現2秒換刀、高效、快捷、安全。
*標準附件：拉桿、工具箱及調整工具、前后擋渣橡皮、電箱和控制器。
*特殊附件：電子自動進刀器、數顯尺、銑床批士、嗦咀、碼鐵、石英燈、冷卻系統。
| 主要技術參數 | Specification | 4號炮塔銑床 |
| 工作臺尺寸 | Bench size(mm) | 1270×254 |
| 工作臺行程 | Table travel(mm) | 830×400 |
| 工作臺垂直行程 | Verticnl travel(mm) | 400 |
| 立銑床最大直徑 | Max.vertical milling dia(mm) | 20 |
| 主軸端面至工作臺面距離 | Distance between spindle end and bench(mm) | 0-460 |
| 主軸孔錐度 | Spindle taper | R8 |
| 主軸轉速范圍(r.p.m) | Spindle speeds range(r.p.m) | 66-5440/16級 |
| 機頭回轉角度 | Rotary angle of cuffer | ±45° |
| 電動機功率(Kw) | Main motor power(Kw) | 3 |
| 外形尺寸 | Overrall dimensions(mm) | 1700×1520×220 |
| 機床凈重 | Net weight (kg) | 1280 |
