| 公稱壓力 | PN0.6MPA~1.6MPA |
|---|---|
| 工作溫度 | -30℃~800℃ |
| 連接形式 | 法蘭 |
| 外形 | 中型 |
| 用途 | 調節 |
| 主體材料 | HT200、WCB、304、316、316L、2520鋼等 |
| 品牌 | 固菲 |
| 型號 | GFZ961Y-320C |
| 加工定制 | 是 |
產品概述
“高溫高壓電站閘閥”也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。本類閥門在管道中一般應當水平安裝。
產品特點
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
執行標準
設計與制造GB/T12234 ASMEB16.34
結構長度JB/T3595
接口連接尺寸JB/T3595 GB/T12224
檢驗與試驗JB/T3595 MSS SP61
壓力與溫度基準JB/T3595 ANSI B16.34
主要技術參數
| 產品型號 Product type公稱壓力PN(MPa)Nominal pressure | 試驗壓力(MPa)Test pressure | 工作壓力(MPa)Working pressure | 工作溫度(℃)Working temperature | 適用介質Appicable medium | ||
| 強度試驗Sheel test | 密封試驗/上密封實驗Seal test | |||||
| GFZ961Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽、Water,steam |
| GFZ961Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
| GFZ961Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 Steam |
| GFZ961Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | |
主要零部件材質
| 零件名稱Part name | 材料牌號Material designation | ||
| 閥體Body | WCB | WC6 | WC9 |
| 閥板Disc | WCB | WC6 | WC9 |
| 閥蓋Bonnet | 25 | 12Cr1Mo1VA | |
| 閥桿Stem | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 閥座Seat | 25 | 12Cr1Mo1VA | |
| 密封環Sealing ring | S軟鋼(增強柔性石墨)S soft steel (flexible graphite) | S軟鋼S soft steel | F軟鋼F Soft steel |
| 填料Packing | 增強柔性石墨Fexible graphite | ||
| 支架Yoke | WCB | WCB或WC6 | |
| 閥桿螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | ||
| 四開環Four piece ring | 1Cr13 | 20Cr1MoVA | |

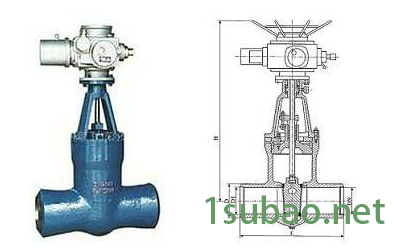

產品結構圖
外形尺寸
| 公稱通徑DNNominal diameter | 主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions | 電動裝置Electric dewice | 重量(kg)Weight | ||||
| d | L | H | L1 | L2 | |||
| GFZ961Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| GFZ961Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| GFZ961Y-P54100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| GFZ961Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 |
| DZW500 | 2834 |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 |
| DZWC-4 | 5591 |
