山東海特數控機床有限公司

是否有現貨：	否	品牌：	Haitecnc
刀具數量：	24	布局形式：	立式
作用對象：	通用	動力類型：	機械傳動
精密度：	高精度	自動化程度：	自動
類型：	龍門加工中心	控制軸數：	三軸
售后服務：	一年質保，終身維護	重量：	28
主電機功率：	15/18.5	主軸轉速范圍：	50~6000
定位精度：	500/+0.008mm	三軸行程(X*Y*Z)：	2600*1800*900
T型槽尺寸(寬*數量)：	5×22×170mm	型號：	Hlc2518
規格：	6950*3850*3900	商標：	Haitecnc
包裝：	木箱	產量：	20

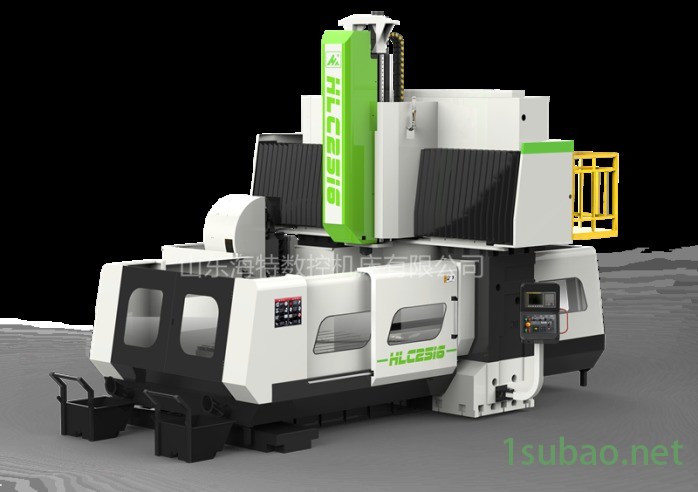

海特數控HLC2518數控龍門加工中心數控龍門銑床基本介紹 HLC2518數控龍門加工中心是山東海特數控機床有限公司開發的集機、電、液等技術于一體的機械加工設備，主要用于平面、曲面和孔的加工。廣泛應用于機械制造行業各種板類、箱體類、機架類等復雜零件的粗、精加工，該機床可實現立式銑頭橫向（Y軸）、垂直運動（Z軸）與工作臺縱向運動（X軸）的三軸聯動。可進行銑、鏜、鉆、剛性攻絲、絞孔、锪孔等多工序加工。 海特數控HLC2518數控龍門加工中心數控龍門銑床性能特點 HLC2518數控龍門加工中心數控龍門銑床是山東海特數控機床有限公司生產的完整全新設備，具有高剛性的結構設計、可靠的精度穩定性及保持性、完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量，機床設計 、性能可靠、操作簡便、維修方便。同時該機床是我公司引進并消化吸收歐洲 的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有強力切削的能力，同時又能滿足高精密零件的加工。 海特數控HLC2518數控龍門加工中心數控龍門銑床技術參數

HLC2518數控龍門加工中心數控龍門銑床	規 格
工作臺規格（長×寬）	2600mm*1400mm
工作臺 載重	5000kg
X坐標行程	2600mm
Y坐標行程	1800mm
Z坐標行程	900mm
兩立柱之間最大寬度	1800mm
主軸端面到工作臺距離	150mm-950mm
X滾柱重載線軌	兩條主承載重載強力線軌 線軌滑座加寬加大
Y滾柱重載線軌	兩條主承載重載強力線軌
Z軸導軌	矩形內定位結構 硬軌
X、Y、Z切削速度	1～6000 mm/min
X、Y、Z快速進給速度	18/18/12m/min
主軸轉速范圍	50～4000 r/min
主軸錐孔	BT50-150mm
主軸伺服電機	15/18.5KW
X軸伺服電機功率	3/4KW
Y伺服電機功率	3/4KW
Z伺服電機功率	3/4KW 含抱閘
工作臺T型槽（槽數×槽寬×槽距）	5×22×170mm
定位精度	500/+0.008mm
重復定位精度	500/+0.006mm
Z向配重	氮氣雙缸平衡系統
數控系統	發那科/新代/KND
潤滑系統	主動式潤滑系統
氣源壓力	0.5-0.8MPa
機床輪廓尺寸約 （L×W×H）	6950mm*3850mm*3900mm
機床重量(約)	28T

海特數控HLC2518數控龍門加工中心數控龍門銑床使用說明 HLC2518數控龍門加工中心數控龍門銑床的總體結構由床身、雙立柱、固定橫梁組成封閉的剛性框架結構，工作臺沿床身導軌作縱向運動（X軸），固定橫梁上配置一臺立式大功率多功能滑枕銑（鏜）頭，銑鏜頭溜板橫向沿橫梁導軌左右運動（Y軸）及滑枕鏜銑頭上下運動（Z軸）。主要基礎件床身、工作臺、立柱橫梁、橫向溜板、銑頭滑枕等，均采用高強度鑄鐵，樹脂砂造型，具有良好的減震性、熱穩定性、整機結構強度與剛性高。 海特數控HLC2518數控龍門加工中心數控龍門銑床采購須知

安裝、調試

1). 請預制水泥地基，地基圖另行通知。

2). 請預先安裝好三相380V，50Hz電源并建議附穩壓電源。

3). 設備到廠后會同我司代表開箱檢驗，如果發現損壞或減少，請立即通知我司。

4). 設備開箱驗收后，請買方先進行機械定位、地基孔灌水泥、水平粗調整等工作，后續安 裝精調，請買方 少提前通知我公司派人前往。
