| 類型 : | 外圓磨床 | 品牌 : | HOTMAN |
| 控制形式 : | 數控 | 產品類型 : | 全新 |
| 是否庫存 : | 是 | 型號 : | FX-OD-20CNC-III |
| 售后服務 : | 整機一年質保，終身維修，配件更換 | 重量 : | 6000 |
| 主電機功率 : | 8.5 | 外形尺寸 : | 2040*2025*2300 |
| 加工精度 : | 高精度 | 砂輪轉速 : | 4000 |
| 磨削尺寸 : | 20 | 適用范圍 : | 專用 |
| 適用行業 : | 冶金 | 布局形式 : | 臥式 |
| 安裝形式 : | 落地式 | 作用對象 : | 五金 |
| 粗磨砂輪尺寸 : | 250×20×31.75 | 精磨砂輪尺寸 : | 150×20×31.75 |
一、規格參數：
編號 | 項?目 | ????????單位?????? | ? | 機型：?FX-OD-20CN-III | ? |
1 | 裝夾工件直徑範圍 | mm | 1-20 | ? | |
2 | 磨削工件直徑範圍 | mm | 0.1－20 | ? | |
3 | 磨削工件長度 | mm | 120 | ? | |
4 | 砂輪尺寸（直徑×寬度×孔徑） | ? ? ? ? （粗磨） | mm | 250×20×31.75 | ? |
5 | 砂輪轉速 | rpm | 0~4000（可調速） | ? | |
6 | 砂輪線速度 | m/s | 45 | ? | |
7 | X/Z軸 小進給量 | mm | 0.001 | ? | |
8 | X/Z軸伺服馬達 | KW | 2.0 | ? | |
9 | 砂輪主軸馬達 | KW | 8.5 | ? | |
10 | 工作頭主軸臺馬達 | KW | 1.0 | ? | |
11 | 砂輪尺寸（直徑×寬度×孔徑） | ? ? ? ? （精磨） | mm | 150×20×31.75 | ? |
12 | 砂輪轉速（電主軸） | rpm | 0~8000 | ? | |
13 | 砂輪線速度 | m | 65m/s | ? | |
14 | 砂輪修整 | ? | 手動 | ? | |
15 | X/Z軸 小進給量 | mm | 0.001 | ? | |
16 | X/Z軸伺服馬達 | KW | 2.0 | ? | |
17 | 砂輪主軸馬達(電主軸) | KW | 1.4 | ? | |
18 | 工作頭主軸臺馬達 | KW | 1.0 | ? | |
19 | 高壓油泵 | ? | KW | 0.175 | ? |
20 | 工作頭主軸旋轉方式 | ? | ? | 固定 | ? |
21 | 機械手X軸伺服馬達 | ? | KW | 1.0 | ? |
22 | 機械手Y軸伺服馬達 | ? | KW | 1.0 | ? |
23 | 機械手Z軸伺服馬達 | ? | KW | 1.0 | ? |
24 | 研削夜箱 | ? | mm | 300*300*1000 | ? |
26 | 毛重（大約） | ? | Kg | 6000 | ? |
27 | 包裝尺寸（長×寬×高） | ? | mm | 2040*2025*2300 | ? |
?二、機床精度：
（1）機床精度檢驗表（隨機附帶）
經過豪特曼公司段差機研磨(磨削)，須達到如下要求：(不同材質工件選用不同砂輪)
粗磨?(一般情況研磨量?0.05~1.5mm)
?精磨?(一般情況研磨量0.002~0.02mm)
No. | 機型 | 工件(MM) | 真圓度 | 錐度 |
1. | FX-OD-20CNC-III?? | Φ8 | ≤0.002mm | ≤0.002mm |
批量研磨時，由于砂輪的損耗、工件的研磨過濾的粉塵、研磨液的時間過久等客觀因素，產品精度略微變化，其精度可在0.004mm以?xún)?nèi)。
三、設備描述：
本體及九大構件采用米漢納鑄鐵FC-30鑄成，經人工正常化熱處理，再經過自然時效處理。構件加工采用YASDA，MITSUI?SEIKI，TOSHIBA?，ELB等世界 設備一次裝夾加工，精密尺寸可達微米級，確保設備基礎構件高精度。
國內 創的走心式磨床結構，使得砂輪加工擺脫從外圓面磨削量小，效率低的問題。以端面作為粗加工初始面，加工量大，加工效率高，同時針對小直徑斷差工件更俱優勢。
3、精密線型導軌及精密滾珠絲桿持續不斷地受到自動潤滑系統的潤滑，確保更長使用壽命，及能長期保持精度。冷卻和潤滑系統皆與機體分開，消除振動并且有利散熱。
4、採用定制的高度自動化磨削系統，配合國外進口的軟件系統以及伺服馬達，給機器的多功能性帶來了質的飛躍。同時機器配備日本THK滾珠絲杠和線性導軌更好的與ANCA系統配合，讓機器真正的實現了刀具行業的的高精度快速斷差研磨。
5、砂輪主軸選用高精密電主軸，主軸通過內部油冷卻保持恆溫，並加裝可調速裝置，砂輪線速度可達65m/S，針對不同直徑工件，加工方便快捷，保證效率。

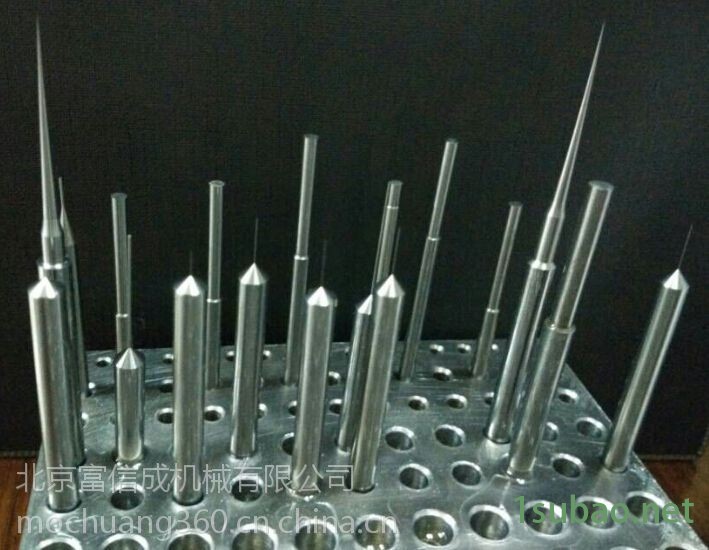

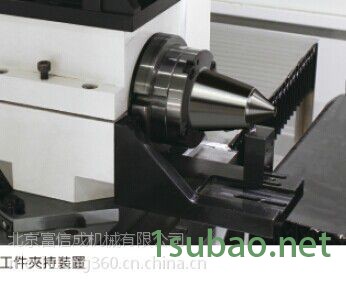

6、機臺本身自帶的標配裝夾方式為筒夾式，采用瑞士肖柏林刀柄以及筒夾，夾持精度高，耐用性好。
