| 類型 : | 無心磨床 | 品牌 : | 豪特曼 |
| 控制形式 : | 人工 | 產品類型 : | 全新 |
| 是否庫存 : | 是 | 型號 : | FX-18S |
| 售后服務 : | 一年質保，終身維護 |
京津冀地區無心磨床加工哈特曼科技FX-18S精密無心磨床磨床，廠家直銷

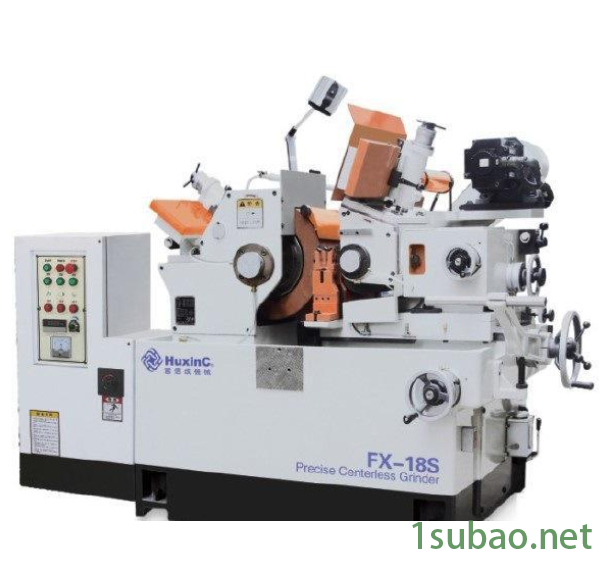

高精度無心磨床
產品型號：FX-18S
產品特點：FX-18S型高精度無心磨床之底座采用個鑄鐵（FC30）鑄成，并經正常化熱處理，雙V型潤滑設計，精密手工鏟花，確保長期使用后無機體變形之慮。上下進刀微調可達0.001mm。砂輪修整裝置可作角度調整，工件與調整輪接面。廣泛的系列機種選擇，滿足各種研磨需求。 齊全的選購配備，提升操作功能及方便性。
產品描述
FX-18S高精度無心磨床機床特性
◆ 高剛性結構
無心磨床之底座采用個鑄鐵（FC30）鑄成，并經正常化熱處理，雙V型潤滑設計，確保長期使用后無機體變形之慮。
上下進刀微調可達0.001mm。
砂輪修整裝置可作±6°調整，工件與調整輪接面。
廣泛的系列機種選擇，滿足各種研磨需求。
齊全的選購配備，提升操作功能及方便性。
機械經嚴格測試與品管，保證性能，精密，低故障率。
◆ 高精度無心磨床修整裝置
砂輪與調整裝置是油壓驅動，無段變速，修整平穩且修整座采用特殊合金鑄鐵，并經燒燉處理及精密鏟花加工而成，以確保修整的平坦與真直。
◆ 調整輪用伺服馬達
調整輪使用伺服馬達驅動，可任意調整到適當?shù)霓D(zhuǎn)速、且用渦桿配合渦輪直接傳動主軸，可因受傳動零件少之影響而得到較好之真圓度。
◆ 冷卻風扇
可降低主軸潤滑油，以減少熱變形，及延長油封、主軸及合金軸承的壽命。
◆ 壓力開關
砂輪主軸軸承自動潤滑系統中壓力開關，在潤滑油壓力未達到額定數時，主軸馬達不能啟動或會自動停止轉動，以避免主軸旋轉而損壞。
◆ 砂輪主軸循環油鏡
通過直觀的方式來檢測循環油是否變質，以確保主軸正常運轉。
◆ 調整輪修整R角
在通過研磨時，通過調整此角來有效改變工件的研磨精度。
◆ 油壓開關
用來改變砂輪或者調整輪修整方向及速度。
◆ 調整輪傾斜角
通過傾斜角的改變來調節工件的軸向推進速度。
◆ 進刀微調手輪
每刻度進刀量：0.001mm
◆ 主軸油壓表
促使主軸在正常循環油壓力值下工作，壓力超標時自動停機保護。

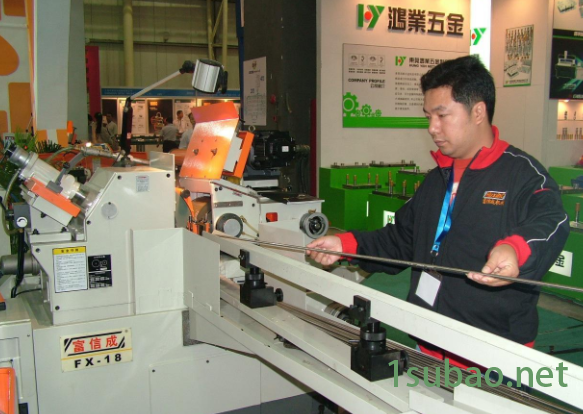

◆ 通過式研磨
因應對自動化需求的增加，各種自動送、收料的裝置已針對圓管、軸和桿件的通過式研磨來設計，適合做大量的工件研磨。這樣全自動化的裝置大幅度降低原本生產制造成本，同時亦提升了產能。
◆ 停止式研磨
因應頂部、肩部及多徑式的研磨部分，各種形式的停止研磨，其自動送收料件裝置可根據工件外形及長度來設計。這樣全自動化的裝置不僅降低了操作上的錯誤、節省勞力成本，更增強了生產效能。
高精度無心磨床特殊附件：
| 標準附件： | |
| ◆ 砂輪及法蘭（附於機械上）/1組 | ◆ 油箱及油泵/1組 |
| ◆ 調整輪及法蘭（附於機械上）/1組 | ◆ 鑽石修刀/2支 |
| ◆ 停止刀架及停止刀片/1組 | ◆ 工作燈（附於機械上）/1只 |
| ◆ 通過刀架及通過刀片/1 | ◆ 冷卻風扇（附於機械上）/1組 |
| ◆ 電控箱（附於機械上）/1組 | ◆ 法蘭拔具/1組 |
| ◆ 水箱及水泵/1組 | ◆ 工具箱 /1組 |
| 特殊附件： | |
| ◆ 工件起落架 | ◆ 磁鐵過濾機 |
| ◆ 退料裝置 | ◆ 冷卻機 |
| ◆ 紙帶過濾機 | ◆ 導軌與滾珠螺桿自動注油器 |
FX-18S高精度無心磨床機床參數：
| 型 號 | FX-12S | FX-18S | FX-18AS |
| 標準工作臺工作直徑 | Φ0.5～40mm 0.005-0.5mm（特殊定制） | Φ1～60mm | Φ1～60mm |
| 研磨輪尺寸 | Φ305×150×Φ120mm | Φ455×205×Φ228.6mm | Φ455×205×Φ228.6mm |
| 調整輪尺寸 | Φ205×150×Φ90mm | Φ255×205×Φ111.2mm | Φ255×255×Φ111.2mm |
| 研磨輪轉速 | 1950R.P.M | 1520R.P.M | 1520R.P.M |
| 調整輪轉速 | 0～320R.P.M | 0～250R.P.M | 0～250R.P.M |
| 砂輪驅動馬達 | 71/2HP | 15HP | 20HP |
| 調整輪驅動馬達 | 2.0KW ACSERVOMOTOR | 3.0KW ACSERVOMOTOR | 3.0KW ACSERVOMOTOR |
| 油壓泵驅動馬達 | 1HP | 2HP | 2HP |
| 冷卻泵驅動馬達 | 1/8HP | 1/4HP | 1/4HP |
| 調整輪進刀手輪 | 3.5mm/轉0.02mm/刻度 | 3.5mm/轉0.05mm/刻度 | 3.5mm/轉0.05mm/刻度 |
| 調整輪微調手輪 | 0.1mm/轉0.001mm/刻度 | 0.1mm/轉0.001mm/刻度 | 0.1mm/轉0.001mm/刻度 |
| 工作臺進刀手輪 | 7mm/轉0.05mm/刻度 | 9mm/轉0.1mm/刻度 | 9mm/轉0.1mm/刻度 |
| 工作臺微調手輪 | 0.2mm/轉0.001mm/刻度 | 0.2mm/轉0.001mm/刻度 | 0.2mm/轉0.001mm/刻度 |
| 修整進刀手輪 | 1.5mm/轉0.01mm/刻度 | 2mm/轉0.01mm/刻度 | 2mm/轉0.01mm/刻度 |
| 調整輪傾斜角度 | 5°～-3° | 6°～-5° | 6°～-5° |
| 調整輪回轉角度 | ±5° | ±6° | ±6° |
| 機械尺寸 | 1800×1400×1450mm | 2350×1960×1550mm | 2350×1960×1550mm |
| 裝箱尺寸 | 2350×1650×1770mm | 2900×2400×1850mm | 2900×2400×1850mm |
| 機械重量 | 1700kgs | 2850kgs | 2950kgs |
| 裝箱重量 | 1850kgs | 3005kgs | 3100kgs |
