| 類型 : | 斷差磨床 | 品牌 : | HOTMAN |
| 控制形式 : | 數控 | 產品類型 : | 全新 |
| 是否庫存 : | 是 | 型號 : | FX-OD-20CNC-II |
| 售后服務 : | 整機一年質保，終身維修，配件更換 | 重量 : | 3500 |
| 主電機功率 : | 2 | 外形尺寸 : | 2200*1500*2000 |
| 加工精度 : | 高精度 | 砂輪轉速 : | 3750 |
| 磨削尺寸 : | 20 | 適用范圍 : | 專用 |
| 適用行業 : | 冶金 | 布局形式 : | 臥式 |
| 安裝形式 : | 落地式 | 作用對象 : | 刀具 |
| 小進給 : | 0.001 | 料斗長度 : | 80 |
一、供應常州鎢鋼刀具斷差磨床FX-OD-20CNC-II?技術規格：
機型 | FX-OD-20CNC-Ⅱ | |
1 | 可夾持工件直徑 | Φ1-20mm |
? | 機械手自動送收料工件直徑范圍 | Φ3-10mm |
2 | X軸行程 | 180mm |
3 | Z軸行程 | 180mm |
4 | 數控系統 | 新代 |
5 | 工作頭轉速 | 0-600rpm |
6 | 小進給量 | 0.001mm |
7 | 工作頭旋轉角度 | ±45° |
8 | 主軸轉速 | 0-3750rpm |
9 | 工作頭馬達 | 0.75kw |
10 | 主軸馬達 | 2.0KW |
11 | X軸、Z軸伺服馬達 | 1.3KW |
12 | 占地面積(長*寬*高) | 2200*1500*2000mm |
13 | 機器重量 | 3500KG |
二、供應常州鎢鋼刀具斷差磨床FX-OD-20CNC-II?機床精度：
（1）機床精度檢驗表（隨機附帶）
（2）經過廣東豪特曼公司斷差磨床研磨，需達到如下標準精度要求：(不同材質工件選用不同砂輪)
No. | 磨削方式 | 工件 | 真圓度 | 粗糙度 |
1 | 斷差外徑精磨 | 標準試樣件 | ≤0.002mm | ≤Ra0.2 |
???注：粗磨?(一般情況研磨量?0.03~0.06mm)；精磨?(一般情況研磨量0.005~0.02mm)

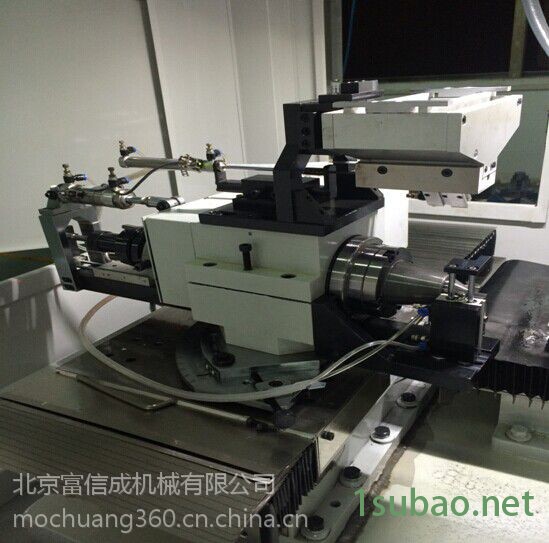

三、供應常州鎢鋼刀具斷差磨床FX-OD-20CNC-II?設備描述：
本體及九大構件采用米漢納鑄鐵FC30鑄成，經人工正?；療崽幚?，再經過六個月以上自然時效處理。構件加工采用YASDA，MITSUI?SEIKI，TOSHIBA?，ELB等設備一次裝夾加工。精密尺寸可達微米級，確保設備基礎構件高精度。
采用臺灣新代數控系統，可以直接通過程序完成工件帶錐度的研磨。操作程序簡單、方便。研磨出來的工件精度穩定性好，相對于傳統的PLC控制，成型數控系統靈活性和穩定性更好。
機臺本身自帶的標配裝夾方式為筒夾式(也可根據客戶要求定制為三爪式或滾輪式)，采用瑞士肖柏林刀柄以及筒夾，夾持精度高，耐用性好，同時筒夾采用氣動控制，研磨完后可以自動吹氣，在退出工件的同時并清理筒夾內部研磨雜質粉末。
四、設備配置：
1、標準附件
序號
項???目
品牌/型號
產地
數量
1
數控系統
新代
臺灣
1套
2
伺服電機
臺達
臺灣
3套
3
全罩式防水護罩
豪特曼
東莞
1套
4
滾珠絲桿
PMI
臺灣
2支
5
刀柄及筒夾
肖柏林
瑞士
1套
6
線型導軌
PMI
臺灣
2根
7
砂輪主軸
健倡
臺灣
1套
8
砂輪法蘭
千島
臺灣
2套
9
自動上下料裝置（根據工件配置）
豪特曼（定制）
東莞
1套
10
砂輪電機
東菱
臺灣
1套
11
LED工作燈
歐寶
深圳
1組
12
冷卻水箱
豪特曼?
東莞
1套
13
基礎墊塊
豪特曼
東莞
4塊
五、供應常州鎢鋼刀具斷差磨床FX-OD-20CNC-II?技術培訓及服務：
1、賣方設備到達買方并作終結驗收合格一年內為保固期，正常使用情況下損壞免費保修(人工和零件均為免費)，保固期后賣方長期為買方提有償服務。
2、賣方免費派技術人員對買方操作人員進行以下內容的培訓：?磨床正常調試，砂輪更換，液壓油路保養，油封布司更換，電器組件的正常維護，磨床操作安全規范，磨床操作基本知識，磨床基本故障判斷等?。
3、買方需要提前安排磨床操作人員，培訓時間為1個工作天，由于買方操作人員問題而造成設備無法交接和培訓，責任由買方承擔。如果買方要求延長培訓時間，將根據買方培訓收費標準收取相關費用。
4、賣方技術人員的培訓期間，買方免費提供午餐，其它食宿費用由賣方自行承擔。
5、對于設備故障投訴，賣方在8小時內給出響應并提供解決方案，48小時內可派人到達現場解決問題。
