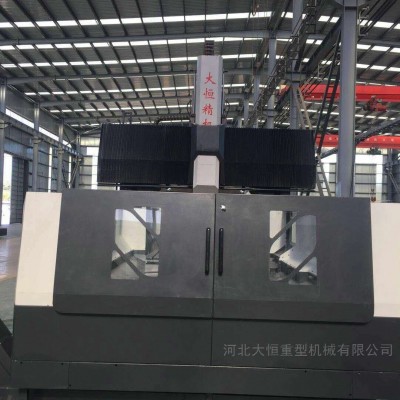

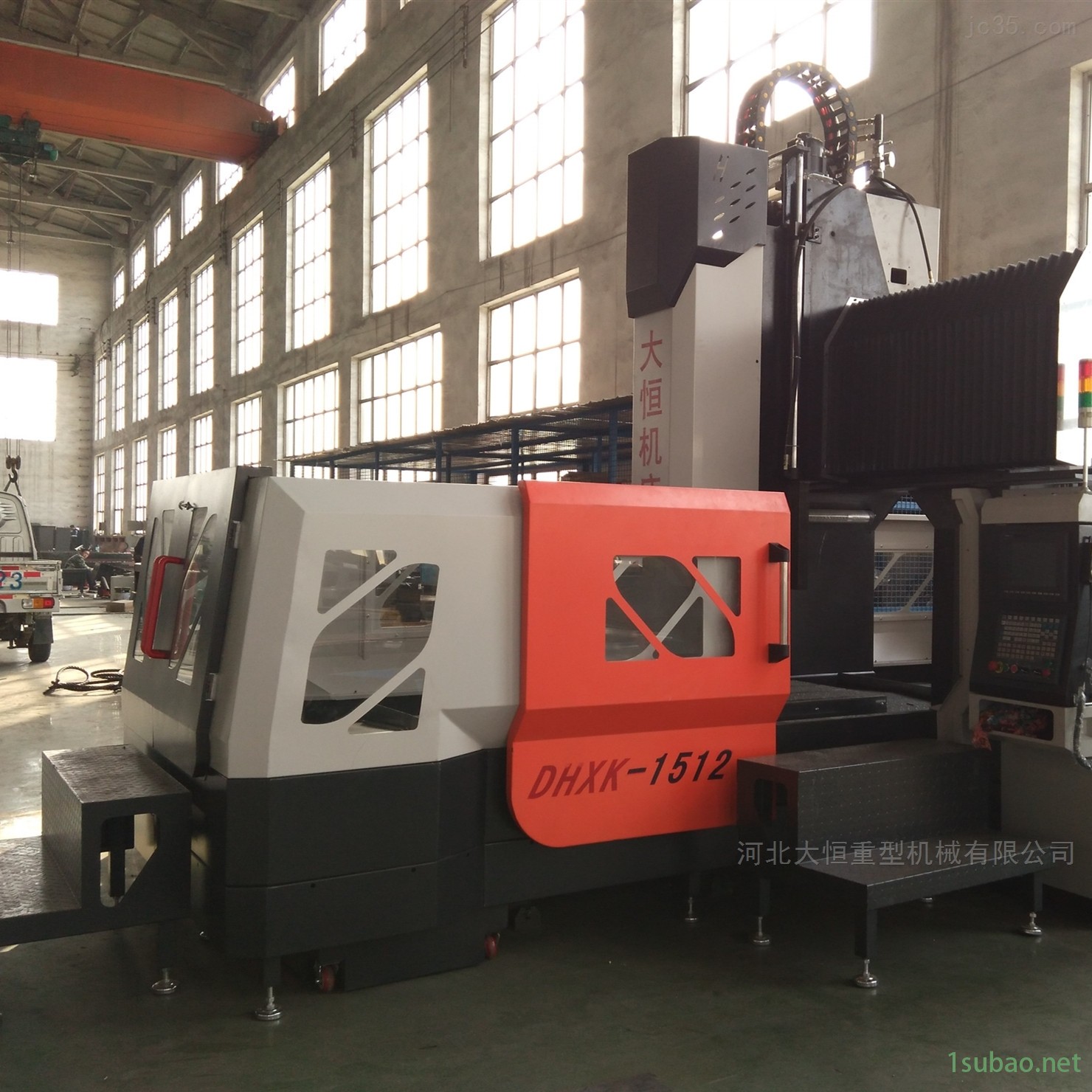

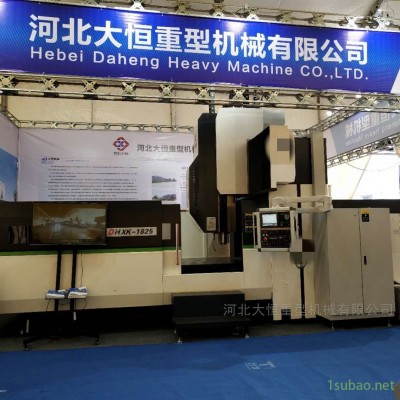

江門數控龍門銑床
江門數控龍門銑床
DHXK2806數控龍門銑床
、機床主要結構特點：
軸：工作臺沿固定床身導軌縱向往復運動。
X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。
導軌形式：中國臺灣上銀55型直線導軌2條滑塊單條4個。
Y軸：銑頭溜板沿橫梁導軌往復運動。
Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。
導軌形式：中國臺灣上銀55型直線導軌2條，采用階梯型一平一側結構。
Z軸：銑頭滑枕沿溜板導軌垂直往復進給運動。
Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重
導軌形式：貼塑滑動復合導軌。
大件：
機床大件包括床身、工作臺、立柱橫梁整體鑄造、銑頭溜板、銑頭滑枕、銑頭。機床大件均采用樹脂砂造型、鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以消除內應力；粗加工后進行充分的時效處理，以消除加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行輕切削，使機床具有良好的剛性和精度保持性。
主鏜銑頭：
主銑頭采用同步，帶自動拉刀，
潤滑系統：
潤滑部位
名稱
容量
潤滑油粘度
備注
恒溫系統
主軸組冷卻
液壓油
4L
ISO VG32
根據機床使用情況，建議5000h更換
品牌（任選）
SHELL（殼牌）牌號為：SHELL TELLUS32
長城牌號為：L-HM32抗磨液壓油
集中潤滑系統
三軸絲杠潤滑及線軌、滑動導軌
導軌油
4L
ISO VG68
根據機床設置的油位報警信號供給
品牌（任選）
SHELL（殼牌）牌號為：SHELL TonNA T68
長城牌號為：L-G68導軌油
機床安全、防護裝置：
采用標準《GB15760-2004 金屬切削機床、安全防護通用條件》。
機床的X、Y、Z三軸傳動系統中，均設電氣軟限位、機械限位多項安全控制裝置，保持機床在安全的狀態下進行工作，操作人員正常工作的安全。
床身和拖板采用不銹鐵板護罩防護。
配置工作LED照明燈、標高指示燈。
