四川重慶動梁式數控龍門銑床
四川重慶動梁式數控龍門銑床DHXK-DZ4018產品簡介：
動梁式數控龍門銑床
該系列機床為工作臺固定，橫梁移動式龍門銑床。工作臺沿床身導軌縱向坐標x軸水平運動。機床可實現CNC控制多坐標聯動
該系列機床適用于汽車、航天航空、印刷機械、紡織機械等各種機械設備制造行業中的模具。
可以配置銑頭，使工件一次裝夾可實現五面的銑、鏜、鉆、鉸、攻絲等多道工序加工，并可對復雜型面進行三坐標或者多坐標加工。具有效率。質量特點。
DHXK-DZ4018
工作臺面尺寸（寬*長）（mm）1500*4000
工作臺移動方向行程（X軸mm）4200
主軸滑座移動方向行程（Y軸mm）有效行程2200
主軸上下移動方向行程（Z軸mm）1000
龍門寬度1800
主軸端面至工作臺距離標配250-1200
工作臺T型槽（數目-尺寸X間距）9-22*160
主軸規格:BT50主軸可選配五軸聯動銑頭、五面體銑頭、高速電主軸等等
X軸傳動方式：絲桿雙驅
XYZ軸滾柱絲桿規格：X：8020，y5010，z5010
Xyz軸導軌規格：x軸均為4條55規格滾柱線規，y軸5規格重載滾柱線規
Z軸導軌規格：矩型滑枕可選配方滑枕：選配2條55滾柱直線導軌或者4條55滾柱導軌
xyz軸伺服電機傳動方式及傳動比：x軸;行星減速機，傳動比4:1 y軸： 減速器直聯，傳動比3:1 z軸減速器直聯傳動 傳動比3:1
主軸電機，Xyz向伺服電機*：主軸電機;22/26kw x:40nm y:30nm z:40nm（抱閘）

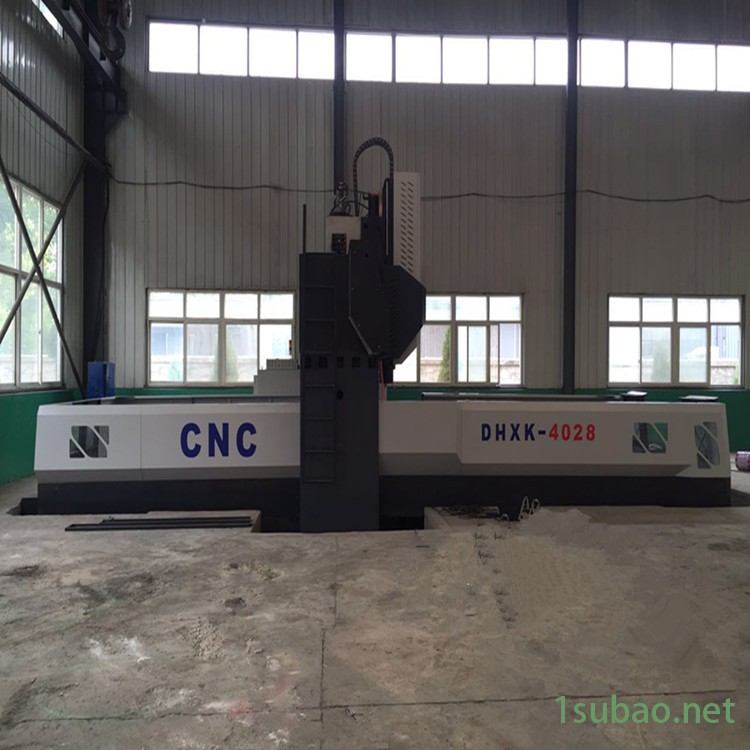

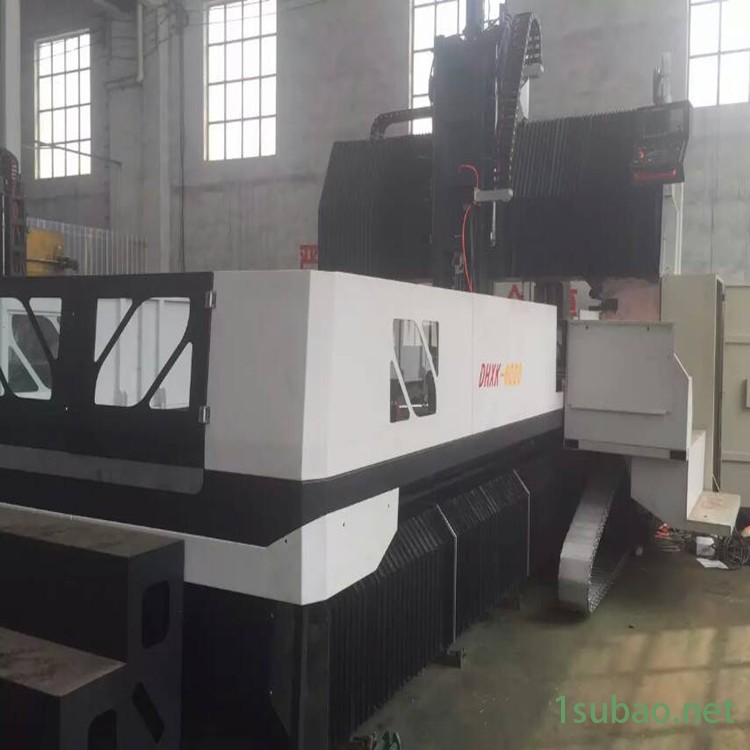

DHXK-DZ4018產品圖片：
