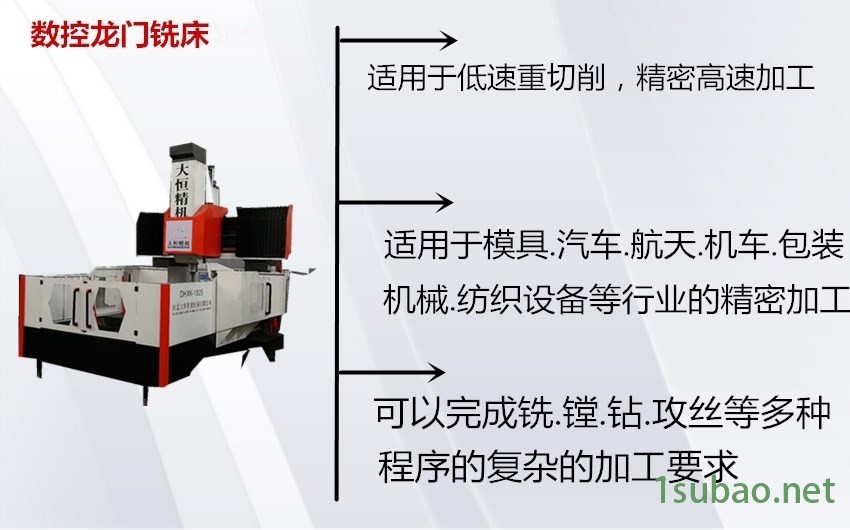

精科大恒22系列定梁動臺數控龍門銑床
大恒數控龍門銑床門寬2.2米機床結構特點：固定式床身、工作臺移動，主軸箱隨溜板上下移動，亦可沿橫梁左右移動實現三軸聯動，配置18.5/22KW主鏜銑頭。機床主銑頭具有銑削、鏜削、鉆削、锪孔等功能，適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。配備附件銑頭后可實現工件的一次裝夾，安裝直角銑頭可五面加工，一機多用，提高了工件的效率。
1. 系統標配日本發那科β電機含18.5KW主軸電機（選配超同步22kw）
2. Z軸行程標配800/1000（選配可加高到1250）
3. 工件過硬，要求大力量（選配意大利BF變速箱）
4. 如工件需要頻繁換刀（選配24把岡田刀庫）
5. 主軸標配同步帶輪鏈接（可選配直連）
6. 3204以下型號工作臺下面是2條55滾柱線軌，3204以上型號工作臺底下是4條55滾柱線軌
7. 導軌THK和上銀價格一樣，訂貨時候需確認交期
8. 新代系統用新代電機三軸35NM5.5kw主軸電機北京超同步22kw 價格在發那科β上減差價
| 數控龍門銑床DHXK2203型技術參數 | |
| 項目名稱 | |
| DHXK2203型號定義 | 大恒數控龍門銑床2203-龍門寬度為2200mm |
| 工作臺面尺寸（寬×長）（mm） | 1800*3000 |
| 工作臺移動方向行程（X軸mm） | 3200 |
| 主軸滑座移動方向行程（Y軸mm） | 2200 |
| 主軸上下移動方向行程（Z軸mm） | 1000 |
| 龍門寬度 | 2200 |
| 主軸斷面至工作臺面距離 | 200-1200 |
| 工作臺T型槽（數目-尺寸×間距） | 9-22×200 |
| 主軸規格（型號/安裝直徑）標準皮帶式，選配 直連式 | BT50/φ190 選配BT40/φ150 |
| 主軸轉速 | 6000rpm/8000rpm |
| 滾柱絲桿規格（日本THK） | R63-10 YZ:R50-10 |
| XYZ軸導軌規格(上銀/THK) | X/Y軸55重載滾柱線軌，Z軸：T型滑軌（選配方滑枕、線軌） |
| X軸伺服電機傳動方式及傳動比 | 直連 |
| YZ軸伺服電機傳動方式及傳動比 | 直連 |
| 主軸電機 | 主軸電機：18.5（選配22KW）,額定扭矩143/140NM |
| XYZ向伺服電機 | 37.2Nm：Z軸抱閘 |
| 工作臺承重（噸） | 6 |
| 光機重量約（噸） | 31 |
| XYZ軸定位精度 | 0.025 |
| XYZ軸重復定位精度 | 0.015 |
| 整機數控系統（標配三菱） | 選配日本發那科OIMF、德國西門子828D、中國臺灣新代21MA |
精科大恒22系列定梁動臺數控龍門銑床
機床主要結構特點：（機床框架圖）
1．X軸：工作臺沿固定床身導軌縱向往復運動。
X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。。
導軌形式：中國臺灣上銀2條55型滾柱直線導軌，每條安裝6個滑塊。
2．Y軸：銑頭溜板沿橫梁導軌往復運動。
Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。
導軌形式：中國臺灣上銀55型直線導軌2條，采用階梯型一平一側結構，滑塊單條3個
3．Z軸：銑頭滑枕沿溜板導軌垂直往復進給運動。
Z軸傳動：采用交流伺服電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重
導軌形式：貼塑滑動復合導軌。
4. 銑頭：主銑頭轉速6000轉，電機扭矩140*4NM，T型滑枕結構。
5. 大件：
機床大件包括床身、工作臺、立柱、、橫梁、銑頭溜板、銑頭滑枕、銑頭。
機床大件均采用樹脂砂造型、高強度鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以內應力；粗加工后進行充分的時效處理，以加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行高速輕切削，使機床具有良好的剛性和精度保持性。
