精科大恒22系列6米乘以2.2米數控龍門銑床
數控龍門銑床是集機、電、液等*技術于一體的機械加工設備，主要用于平面、曲面和孔的加工。廣泛應用于機械制造行業各種板類、箱體類、機架類等復雜零件的粗、精加工，該機床可實現立式銑頭橫向（Y軸）、垂直運動（Z軸）與工作臺縱向運動（X軸）的三軸聯動?？蛇M(jìn)行銑、鏜、鉆、剛性攻絲、鉸孔、锪孔等多工序加工。
2.本系列數控龍門加工中心數控龍門銑床具有高剛性的結構設計、可靠的精度穩定性及保持性，完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量，機床設計*、性能可靠、操作簡便、維修方便。同時該機床是我公司引進并消化吸收歐洲*的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有強力切削的能力，同時又能滿足高精度零件的加工。
龍門銑床簡稱龍門銑，是具有門式框架和臥式長床身的銑床。龍門銑床上可以用多把銑刀同時加工表面，加工精度和生產效率都比較高，適用于在成批和大量生產中加工大型工件的平面和斜面。數控龍門銑床還可加工空間曲面和一些特型零件。
| 數控龍門銑床DHXK2206型技術參數 | |
| 項目名稱 | |
| DHXK2206型號定義 | 大恒數控龍門銑床2206-龍門寬度為2200mm |
| 工作臺面尺寸（寬×長）（mm） | 1800*6000 |
| 工作臺移動方向行程（X軸mm） | 6200 |
| 主軸滑座移動方向行程（Y軸mm） | 2200 |
| 主軸上下移動方向行程（Z軸mm） | 1000 |
| 龍門寬度 | 2200 |
| 主軸斷面至工作臺面距離 | 200-1200 |
| 工作臺T型槽（數目-尺寸×間距） | 9-22×200 |
| 主軸規格（型號/安裝直徑）標準皮帶式，選配 直連式 | BT50/φ190 選配BT40/φ150 |
| 主軸轉速 | 6000rpm/8000rpm |

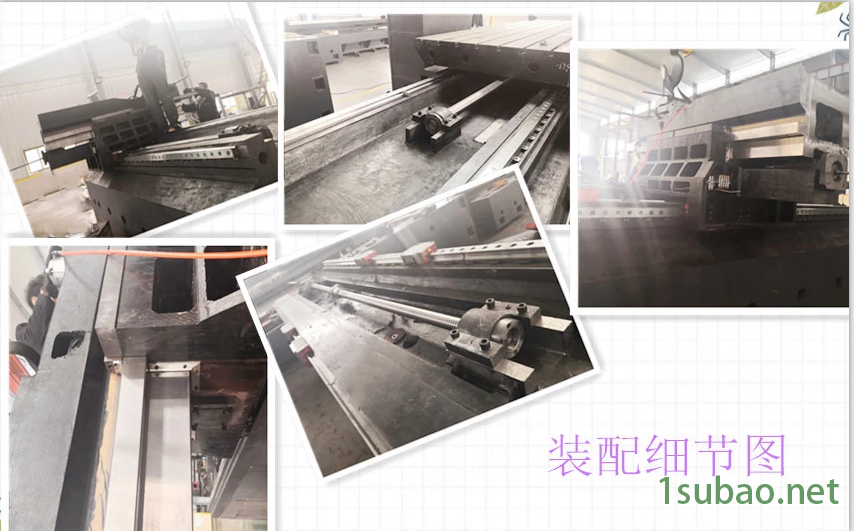

| 滾柱絲桿規格（日本THK） | X;R80-20 YZ:R50-10 |
| XYZ軸導軌規格(上銀/THK) | X/Y軸55重載滾柱線軌，Z軸：T型滑軌（選配方滑枕、線軌） |
| X軸伺服電機傳動方式及傳動比 | 直連 |
| YZ軸伺服電機傳動方式及傳動比 | 直連 |
| 主軸電機 | 主軸電機：18.5（選配22KW）,額定扭矩143/140NM |
| XYZ向伺服電機 | 37.2Nm：Z軸抱閘 |
| 工作臺承重（噸） | 25 |
| 光機重量約（噸） | 48 |

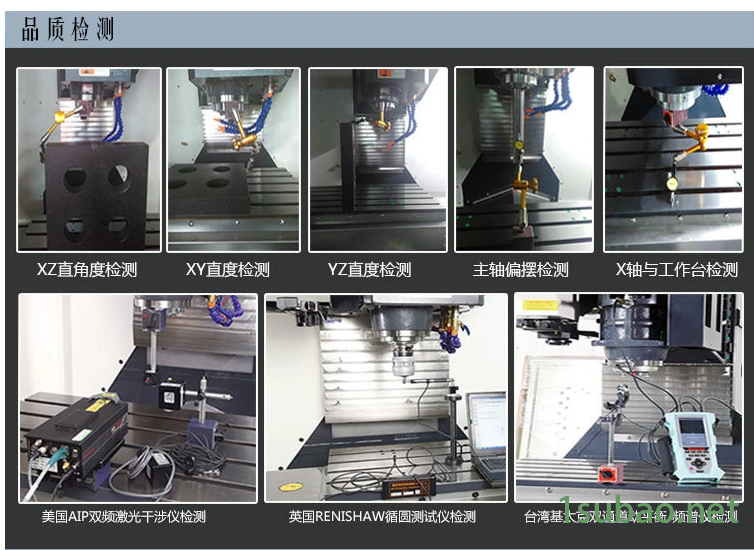

| XYZ軸定位精度 | 0.025 |
| XYZ軸重復定位精度 | 0.015 |
| 整機數控系統（標配三菱） | 選配日本發那科OIMF、德國西門子828D、中國臺灣新代21MA |
