數控龍門銑床的選配標準新型18系列
固定式床身.工數控龍門銑床，數控龍門加工中心，數控龍門光機作臺移動；主軸箱隨溜板上下移動；亦可沿橫梁左右移動實現三軸聯動；配置18.5KW主銑頭。機床具有銑削 鏜削 鉆削 锪孔 攻絲等功能，適用于機械 鋼鐵 能源 汽車 航空航天 船舶等行業的大 中型零件的加工。配備附件銑頭后可實現工件的裝夾可五面加工，一機多用，提高加工效率
大恒機床的主要結構特點：
1 X軸：工作臺沿固定床身導軌縱向往復運動。
X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶工作臺運動，實現X軸直線運動。
導軌型式：2條45滾柱直線導軌
2 Y軸：銑頭溜板沿橫梁導軌往復運動。
Y軸傳動；采用交流伺服電機傳動滾珠絲杠傳動。
導軌型式：2條45滾柱直線導軌
3 Z軸：銑頭滑枕沿溜板導軌垂直往復經給運動。
Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重
導軌型式：T型滑枕。
4機床大件包括床身 工作臺 立柱橫梁整體鑄造 銑頭溜板 銑頭滑枕 銑頭。
機床大件均采用樹脂砂造型 優質鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以消除內應力；粗加工后金星充分的時效處理，以消除加工殘余應力；精加工在數控龍門鏜銑頭上采用自由夾裝的方式進行高速輕切削，使機床具有良好的剛性和精度保持性5． 主鏜銑頭：

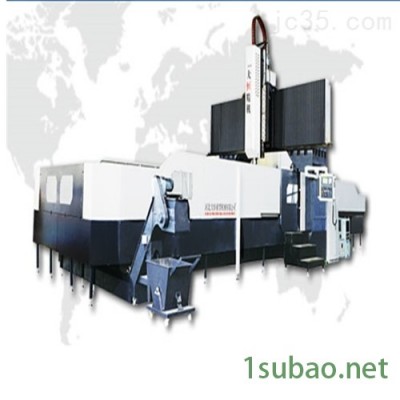

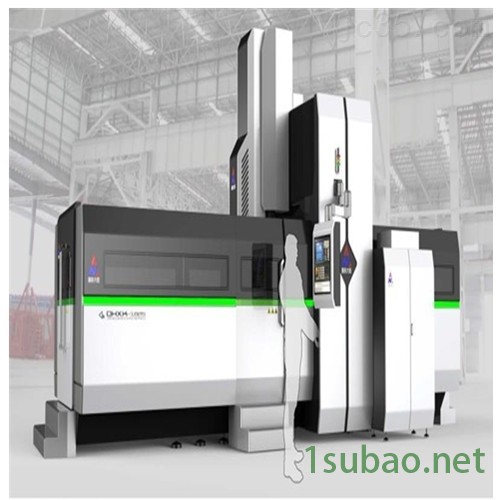

數控龍門加工中心是工作臺移動式定梁龍門鏜銑加工中心，由床身、工作臺、立柱、橫梁、滑枕等主要基礎件和Z軸平衡系統、電氣系統、冷卻系統、排屑系統、刀庫等組成。
數控龍門加工中心結構設計設計*，機床鑄件均經時效及二次回火處理，消除殘留內應力使鑄件*使用不變形，確保工件加工精度的穩定及機床壽命。
龍門由一個橫梁和兩個立柱構成。分為橫梁固定、橫梁靠定位塊鎖定分段升降和橫梁任意升降三種類型。刀庫的基本型式有轉塔型、輪鼓型和鏈長型三種。我們常用的一般是24T圓盤式中國臺灣崗田刀庫。
功能特點
數控龍門加工中心使用附件頭能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、模具等復雜零件在一次裝夾中完成多種工序的五面加工。機床加裝24T中國臺灣崗田的刀庫，可實現自動換刀功能，在更大程度上提升了加工效率。數控龍門加工中心,獨特?cái)?shù)控龍門加工中心主要用于加工鋼件、鑄鋼件、鑄鐵件等工件數控銑削、鏜孔、置,高加工能力,限度發揮機床性能。
· 行業應用
可自動完成銑、鏜、鉸、鉆孔、攻絲等多工序加工。適且于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業。
