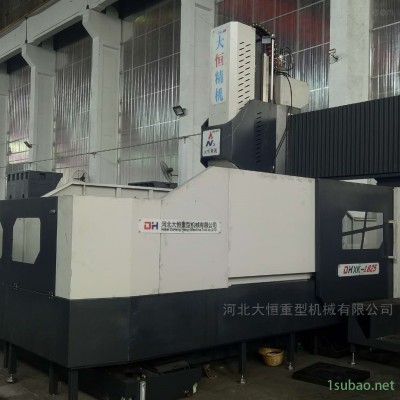

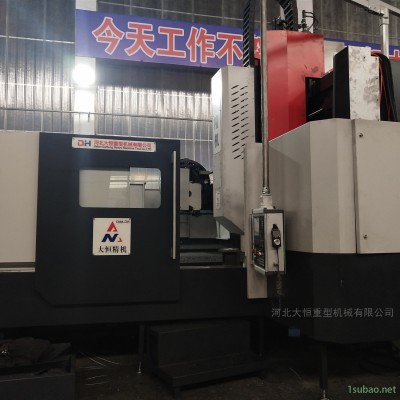

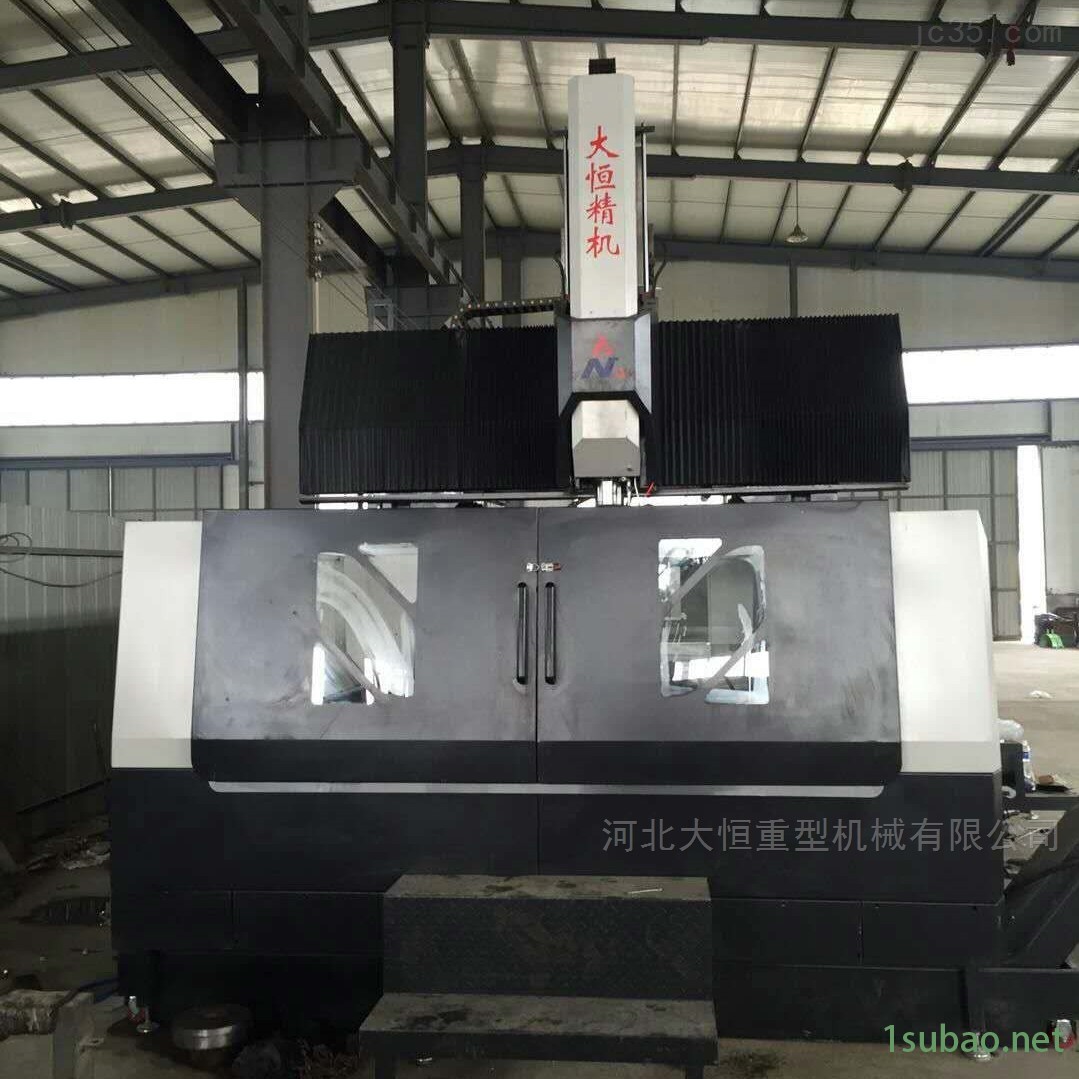

精科大恒數控龍門銑床 核心結構說明
數控龍門銑床是集機、電、液等*技術于一體的機械加工設備，主要用于平面、曲面和孔的加工。廣泛應用于機械制造行業各種板類、箱體類、機架類等復雜零件的粗、精加工，該機床可實現立式銑頭橫向（Y軸）、垂直運動（Z軸）與工作臺縱向運動（X軸）的三軸聯動。可進行銑、鏜、鉆、剛性攻絲、鉸孔、锪孔等多工序加工。
精科大恒數控龍門銑床 核心結構說明
機床大件包括床身、工作臺、立柱、、橫梁、銑頭溜板、銑頭滑枕、銑頭。
機床大件均采用樹脂砂造型、高強度鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以內應力；粗加工后進行充分的時效處理，以加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行高速輕切削，使機床具有良好的剛性和精度保持性。
DHXK2503數控龍門銑床技術參數：
| 數控龍門銑床DHXK2503型技術參數 | |
| 項目名稱 | |
| DHXK2503型號定義 | 大恒數控龍門銑床2503-龍門寬度為2500mm |
| 工作臺面尺寸（寬×長）（mm） | 2000*3000 |
| 工作臺移動方向行程（X軸mm） | 3200 |
| 主軸滑座移動方向行程（Y軸mm） | 2700 |
| 主軸上下移動方向行程（Z軸mm） | 1000 |
| 龍門寬度（mm） | 2500 |
| 主軸斷面至工作臺面距離（mm） | 200-1200 |
| 工作臺T型槽（數目-尺寸×間距） | 9-22×200 |
| 主軸規格（型號/安裝直徑）標準皮帶式，選配 直連式 | BT50/φ190 選配BT40/φ150 |
| 主軸轉速 | 6000rpm/8000rpm |
| 滾柱絲桿規格（日本THK） | X:R63-10 YZ:R50-10 |
| XYZ軸導軌規格(上銀/THK) | X/Y軸55重載滾柱線軌，Z軸：T型滑軌（選配方滑枕、線軌） |
| X軸伺服電機傳動方式及傳動比 | 直連 |
| YZ軸伺服電機傳動方式及傳動比 | 直連 |
| 主軸電機 | 主軸電機：18.5（選配22KW）,額定扭矩143/140NM |
| XYZ向伺服電機 | 37.2Nm：Z軸抱閘 |
| 工作臺承重（噸） | 10 |
| 光機重量約（噸） | 35 |
| XYZ軸定位精度（mm） | 0.025 |
| XYZ軸重復定位精度（mm） | 0.015 |
| 整機數控系統（標配三菱） | 選配日本發那科OIMF、德國西門子828D、中國臺灣新代21MA |
